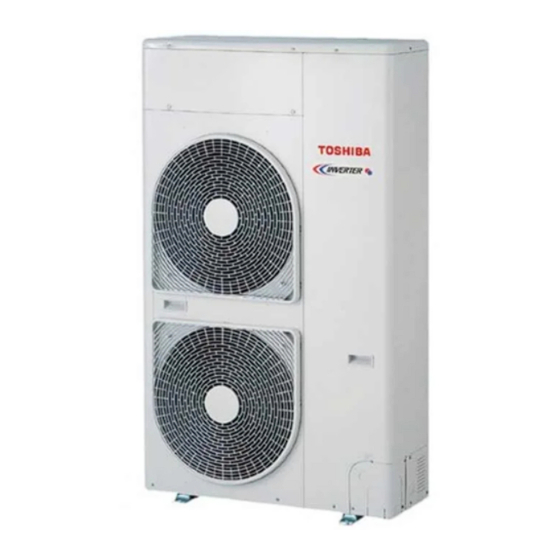

KLIMAGERÄT (SPLIT-TYP) Installationshandbuch Außengerät Modellname: RAV-SM2244AT7 RAV-SM2804AT7 RAV-SM2244AT7Z RAV-SM2804AT7Z RAV-SM2244AT7ZG RAV-SM2804AT7ZG RAV-SM2244AT8-E RAV-SM2804AT8-E RAV-SM2244AT8Z-E RAV-SM2804AT8Z-E RAV-SM2244AT8ZG-E RAV-SM2804AT8ZG-E Deutsch... - Seite 54 Digital Inverter Lesen Sie dieses Installationshandbuch sorgfältig durch, bevor Sie das Klimagerät installieren. • Dieses Handbuch beschreibt die Installation des Außengeräts. • Für die Installation des Innengeräts befolgen Sie bitte das Installationshandbuch, das mit dem Innengerät mitgeliefert wird. VERWENDEN VON NEUEM KÜHLMITTEL Dieses neue Klimagerät verwendet das neue Kühlmittel HFC (R410A) anstelle des bisher üblichen Kühlmittels R22, um einer Zerstörung der Ozonschicht vorzubeugen.
-
Seite 55: Zubehör
Digital Inverter ZUBEHÖR Zubehör Teilename Menge Form Verwendung Installationshandbuch (dem Kunden direkt auszuhändigen) Drainage-Nippel Wasserdichte Gummikappe Schutzhülse Kabelschutz (an der Anschlussabdeckung) Schutz der Leitungsdurchführung (an der Schutzmanschette für Durchführung Anschlussabdeckung) Übereinstimmung mit EMC-Normen Klemmenfilter (Anbringung am Netzkabel) Ø19,1 mm-Rohr Für die Rohrleitung im Außengerät Reduzierstück (Ø19,1 –... -
Seite 56: Sicherheitsvorkehrungen
Digital Inverter SICHERHEITSVORKEHRUNGEN • Stellen Sie sicher, dass alle lokalen, nationalen und internationalen Vorschriften eingehalten werden. • Lesen Sie diese „SICHERHEITSVORKEHRUNGEN“ sorgfältig, bevor Sie mit der Installation beginnen. • Alle nachfolgend beschriebenen Punkte enthalten wichtige Informationen zu Ihrer Sicherheit. Sie müssen unbedingt eingehalten werden. •... -
Seite 57: Installation Von Klimageräten Mit Modernen Kühlmitteln
Digital Inverter • Installieren Sie das Klimagerät nie an einer Stelle, an der es in Kontakt mit brennbaren Gasen kommen kann. Wenn das brennbare Gas ausströmt und sich im Bereich des Geräts sammelt, kann es sich entzünden. • Überprüfen Sie die sichere Installation der Kühlmittelleitung, bevor Sie das Klimagerät in Betrieb nehmen. Wenn der Kompressor mit geöffnetem Ventil und ohne Kühlmittelleitung betrieben wird, zieht der Kompressor Luft, und der Kühlmittelkreislauf gerät unter Überdruck, was zum Platzen von Leitungen und zu Verletzungen führen kann. -
Seite 58: Erforderliches Werkzeug/Geräte Und Sicherheitshinweise
Digital Inverter Erforderliches Werkzeug/Geräte und Sicherheitshinweise Legen Sie die Werkzeuge und Geräte, die in der folgenden Tabelle aufgelistet sind, bereit, bevor Sie mit der Installation beginnen. Es dürfen nur die neuen Werkzeuge und Geräte verwendet werden. Legende : Neu (nur für die Verwendung mit R410A. Nicht für R22 oder R407C usw. verwenden) : Konventionelle Werkzeuge/Geräte verfügbar Werkzeuge/Geräte Verwendung... -
Seite 59: Installationsvoraussetzungen
Digital Inverter INSTALLATIONSVORAUSSETZUNGEN Vor der Installation Erdung Beachten Sie vor der Installation folgende Punkte. WARNUNG Länge der Kühlmittelleitung Vergewissern Sie sich, dass das Gerät korrekt geerdet ist. Länge der Erläuterung zum Eine nicht fachgerechte Erdung kann einen elektrischen Kühlmittelleitung des Nachfüllen Schlag zur Folge haben. - Seite 60 Digital Inverter Installationsort VORSICHT WARNUNG 1. Installieren Sie das Außengerät so, dass die Abluft nicht blockiert wird. Installieren Sie das Außengerät ordnungsgemäß an 2. Wenn das Außengerät an einem Ort installiert wird, der einem Ort, der für das Gewicht des Geräts ausgelegt ist. ständig starkem Wind ausgesetzt ist, wie zum Beispiel an Ist die Konstruktion nicht tragfähig, kann das Außengerät einer Küste oder in einem hochgelegenen Stockwerk...
-
Seite 61: Zur Installation Benötigter Platz (Einheit: Mm)
Digital Inverter Zur Installation benötigter Platz Hindernis auf der Vorderseite (Einheit: mm) Über dem Gerät frei 1. Einzelgerät-Installation Hindernis auf der Rückseite Oberseite frei 1. Einzelgerät-Installation 2. Reiheninstallation von zwei oder mehr Geräten 2. Hindernisse sowohl rechts als auch links Die Höhe des Hindernisses muss geringer sein als die... -
Seite 62: Installation Des Außengeräts
Digital Inverter Reiheninstallation sowohl vorne als auch hinten FALSCH Wenn Sie das Gerät nur Stützen Sie das Der Platz oben sowie rechts und links vom Gerät ist frei. am Ende des Standbeins Außengerät nicht Die Höhe des Hindernisses muss sowohl auf der Vorder- als stützen, kann sich das ausschließlich am Standbein verformen. -
Seite 63: Kühlmittelleitungen
Digital Inverter KÜHLMITTELLEITUNGEN Ausbrechen der Leitungsdurchführung Optionale Installationsteile (vor Ort bereitzustellen) Ausbrechen Teilebezeichnung Menge Kühlmittelleitungen Flüssigkeitsseitig: Ø12,7 mm Jeweils Gasseitig: Ø19,1 mm (ca. 800 mm) Ø28,6 mm Rohrleitungsisolierung (Polyethylenschaum, 10 mm stark) Dichtungsmasse, PVC-Band Jeweils VORAUSSETZUNGEN Hinten Zum Anschließen der Kühlmittelleitung zwischen Anschlussabdeckung Zweigleitung und Raumgerät folgen Sie den Anweisungen der Installationshandbücher für den Zweigleitungssatz und... -
Seite 64: Bördelung
Digital Inverter Bördelung Anschließen der gasseitigen Leitung 1. Trennen Sie das Rohr mit einem Rohrschneider. VORAUSSETZUNGEN Entfernen Sie die Grate. Sie können Gaslecks verursachen. 2. Führen Sie eine Bördelmutter in das Rohr ein, und • Um das Ø19,1 mm-Rohr mit dem Ø28,6 mm-Rohr auf bördeln Sie es auf. -
Seite 65: Anziehen Der Verbindungen
Digital Inverter Anziehen der Verbindungen • Prüfen Sie nach der Installation die Leitungsverbindungen mit Stickstoff auf Leckstellen. 1. Richten Sie die Rohre mittig zueinander aus, und ziehen • Der Druck in einem R410A-System liegt um etwa das Sie die Bördelmutter so weit es geht mit den Fingern fest. 1,6-fache höher als bei R22-Systemen. -
Seite 66: Länge Der Kühlmittelleitungen
Digital Inverter Länge der Kühlmittelleitungen Simultaner Twin/Triple Zulässige Leitungslänge (m) Höhenunterschied (m) Abzweigleitung Abzweigleitung Innen – Außen H Gesamtlänge • 1 + 2 • 2 • 3 – 2 Außengerät Innen – Innen • 1 + 3 • 3 • 4 – 2 Raumgerät: Außengerät: (Δh) -
Seite 67: Entlüftung
Digital Inverter ENTLÜFTUNG Dichtigkeitstest Vakuumpumpe Ziehen Sie vor dem Dichtigkeitstest die Spindelventile auf Schließen Sie den Füllschlauch wie in der Abbildung der Gas- und der Flüssigkeitsseite weiter an. dargestellt an, wenn das Ventil des Manometers vollständig Um den Dichtigkeitstest durchzuführen, befüllen Sie die geschlossen ist. -
Seite 68: So Öffnen Sie Das Ventil
Digital Inverter So öffnen Sie das Ventil Isolieren der Rohrleitungen Öffnen oder schließen Sie das Ventil. • Im Kühlbetrieb sinkt die Temperatur der Rohrleitungen auf der Flüssigkeits- und Gasseite stark ab. Um Flüssigkeitsseitig Kondenswasserbildung zu vermeiden, müssen die Öffnen Sie das Ventil mit einem 4-mm-Sechskantschlüssel. Leitungen auf beiden Seiten isoliert werden. -
Seite 69: Nachzufüllende Kühlmittelmenge
Digital Inverter Nachzufüllende Kühlmittelmenge Abbildung simultaner Twin Abbildung simultaner Triple Raumgerät Raumgerät Raumgerät Raumgerät Raumgerät Außengerät Außengerät Abbildung simultaner Doppel-Twin Raumgerät Raumgerät Raumgerät Raumgerät Außengerät Formel zur Berechnung der zusätzlich benötigten Kühlmittelmenge (Die Berechnung hängt vom Durchmesser der Anschlussleitung auf der Flüssigkeitsseite ab.) * 1 bis 7 sind die in den Abbildungen oben dargestellten Rohrleitungslängen (Einheit: m). -
Seite 70: Elektroinstallation
Digital Inverter ELEKTROINSTALLATION • Wenn die Außenlufttemperatur abfällt, wird dem WARNUNG Kompressor zum Vorheizen Strom zugeführt, um ihn vor Schäden zu schützen. Lassen Sie deshalb den 1. Verwenden Sie die angegebenen Kabel, und Hauptschalter in den Zeiten eingeschaltet, in denen das überprüfen Sie ihre Verbindung. -
Seite 71: Anschließen Der Kabel
Digital Inverter Anschließen der Kabel Verbindungsdiagramm 1. Schließen Sie die Verbindungsadern an den Einzelheiten zur Verkabelung/zum Anschluss der Klemmenblöcken des Außen- und Raumgeräts an. Fernbedienung finden Sie im entsprechenden Achten Sie auf die identische Klemmennummerierung. Installationshandbuch. H07 RN-F oder 60245 IEC 66 (1,5 mm oder mehr) Simultaner Twin-System 2. -
Seite 72: Abisolierlänge Von Netz- Und Verbindungskabel
Digital Inverter Abisolierlänge von Netz- und Verbindungskabel Verbindungskabel Stromversorgungskabel Raumgerät/Außengerät L1 L2 L3 N Erdungsschraube Erdungsschraube (mm) Erdleiter Erdleiter Verbindungskabel Stromversorgungskabel Kabelschelle Kabelschelle Klemmenfilter (Zubehör) Kabelschelle Kabelschelle WARNUNG Achten Sie darauf, dass der mitgelieferte Klemmenfilter am Netzkabel befestigt wird, damit die EMC-Normen eingehalten werden. -
Seite 73: Anschluss
Digital Inverter ANSCHLUSS Nachdem Sie die Kühlmittelleitung, die Verkabelung zwischen den Geräten und die Ablaufleitung installiert haben, umwickeln Sie diese mit Klebeband, und befestigen Sie sie mit handelsüblichen Schellen oder vergleichbaren Halterungen an der Wand. Achten Sie darauf, dass die Netzkabel und Verbindungskabel zwischen Innen-/Außengerät zu dem gasseitigen Ventil und zu Leitungen ohne Wärmeisolierung ausreichenden Abstand haben. -
Seite 74: Vor Ort Einzurichtende Funktionen
Digital Inverter VOR ORT EINZURICHTENDE FUNKTIONEN Umgang mit vorhandenen Leitungen • Wenn Sie im vorhandenen Leitungssystem eine Ø19,1 mm-Rohrleitung verwenden, stellen Sie Bit 3 von Wenn Sie bereits vorhandene Leitungen verwenden SW802 (Schalter für vorhandene Leitung) auf der Platine möchten, müssen Sie folgende Punkte sorgfältig überprüfen: des Außengeräts auf ON. -
Seite 75: Fehlersuche
Digital Inverter FEHLERSUCHE Neben den Fehlercodes, die auf der Kabelfernbedienung des Raumgeräts angezeigt werden, dienen auch die LEDs auf der Platine des Außengeräts der Fehlersuche. Die LEDs und Fehlercodes lassen sich für unterschiedliche Prüfungen verwenden. Weitere Informationen zu den auf der Kabelfernbedienung des Raumgeräts angezeigten Fehlercodes finden Sie im Installationshandbuch des Raumgeräts. - Seite 76 Digital Inverter Anzeigemodus 1 Anzeigemodus 2 Ursache D800 D801 D802 D803 D804 D800 D801 D802 D803 D804 Normal Fehler am Ablass-Sensor (TD) Fehler am Wärmetauscher-Sensor (TE) Fehler am Wärmetauscher-Sensor (TL) Fehler am Außenlufttemperaturfühler (TO) Fehler am Ansaug-Sensor (TS) Fehler am Kühlkörper-Sensor (TH) Anschlussfehler Außentemperaturfühler (TE/TS) EEPROM-Fehler Außengerät 10 Kompressorsperre...
-
Seite 77: Anhang
Drücke und können im schlimmsten Fall platzen. Abzweigleitung für Twin-Systeme Rohrleitungsdurchmesser und Wandstärke (mm) • Bei gleichzeitig betriebenen Twin-Systemen können die Äußerer Wandstärke von TOSHIBA angegebenen Abzweigleitungen wieder Referenzdurchmesser Material (mm) verwendet werden. (mm) Modellname der Abzweigleitung: —... - Seite 78 Digital Inverter Sind vorhandene Leitungen verkratzt oder verbeult? Vorhandene Leitungen: Nicht verwendbar • Neue Leitungen verwenden. NEIN NEIN Kann das vorhandene Klimagerät in Betrieb genommen werden? • Wenn das vorhandene Klimagerät mindestens 30 Minuten lang* im Kühlbetrieb war, beginnen Sie mit der Rückgewinnung des Kühlmittels.
