Jahutusaine Torustik - Toshiba RAV-SM2244AT7 Installationshandbuch

Digital Inverter
5

JAHUTUSAINE TORUSTIK

Torukatte maskeerimine

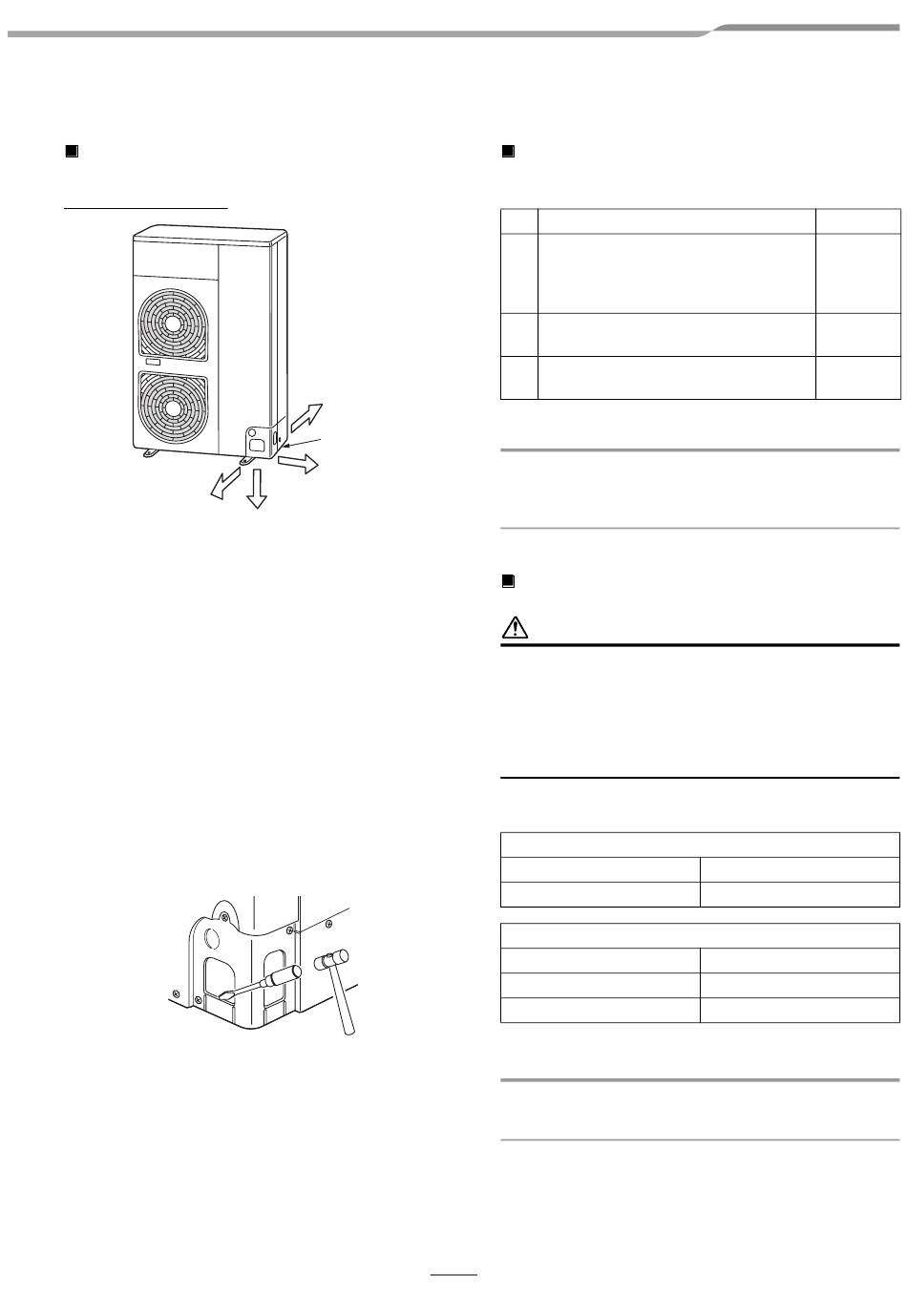

Maskeerimistoiming
Ettepoole
• Sisemisi/välimisi ühendustorusid saab ühendada neljas
suunas.
Võtke ära maskeerimisdetail torukattelt, mille kaudu torud
või juhtmed pääsevad läbi põhjaplaadi.
• Eemaldage torukate ja koputage maskeerimisosale
mõned korrad kruvikeeraja sabaga. Maskeerimisava
saab kergesti augustada.
• Nagu on näidatud alloleval joonisel, on ava maskeeringut
eemaldada lihtsam siis, kui torukate on paigas, mitte siis,
kui see on moodulilt eemaldatud.
Kui maskeerimisdetaili kolmest kinnitusest on alumine
kruvikeeraja abil avatud, siis saab ava maskeeringu
lihtsalt käsitsi eemaldada.
• Pärast ava tegemist eemaldage august kidad ning
paigaldage seejärel tarvikutena kaasasolevad kaitsepuks
ja kaitsematerjal ümber ava, et kaitsta juhtmeid ja torusid.
Kinnitage pärast torude ühendamist kindlasti torukatted.
Torukatted on kergesti paigaldatavad, kui teete katete
alumisse serva sisselõiked.
* Kandke töötamise ajal kindlasti tugevaid töökindaid.
Tahapoole
Torukate
Külgsuunas
Allapoole
Täiendavad paigaldusdetailid
(Kohalikult saadavad)
Jahutusaine torustik
Vedeliku pool: Ø12,7 mm
A
Gaasi pool: Ø19,1 mm (Umbes. 800 mm)
Torude isolatsioonimaterjal
B
(polüetüleenvaht, paksus 10 mm)
C kitt, isoleerpael
NÕUDED
Harutoru ja siseruumimooduli vahele jahutusaine toru
ühendamiseks järgige siseruumimooduli paigaldusjuhendit ja
harutoru komplektis sisalduvat paigaldusjuhendit.
Jahutusaine torustiku ühendamine
TÄHELEPANU
JÄTKE TORUTÖÖDE TEOSTAMISEL MEELDE NEED 4
OLULIST ALLTOODUD PUNKTI
1. Hoidke tolm ja niiskus ühendustorude sisemusest eemal.
2. Tihendage ühendused torude ja mooduli vahel.
3. Eemaldage ühendustorudest õhk VAAKUMPUMBA abil.
4. Kontrollige ühenduskohtades võimalikke gaasilekkeid.
Torustiku ühendamine
Välisdiameeter
Ø12,7 mm
Välisdiameeter
Ø19,1 mm
Ø28,6 mm
NÕUDED
Gaasipool kasutage kindlasti välismooduliga kaasasolevat
Ø19,1 mm toru.
10
Detaili nimetus
Ø28,6 mm
Vedelikupool
Paksus
0,8 mm
Gaasipool
Paksus
1,2 mm
1,0 mm (poolkõva)
Kogus
Üks igaühe
kohta
1
Üks igaühe
kohta
ET
