Uzemnenie - Toshiba RAV-SM2244AT7 Installationshandbuch

Digital Inverter
Prepojovací kábel interiérovej/
exteriérovej jednotky
1
Uzemňovacia
skrutka
Káblová
príchytka
Káblová
príchytka
VAROVANIE
Nezabudnite pripevni dodaný upínací filter k napájaciemu
káblu, aby sa splnili požiadavky noriem EMC
(elektromagnetickej kompatibility).
8

UZEMNENIE

VAROVANIE
•
Zabezpečte pripojenie uzemňovacieho vodiča. (uzemňovacie práce)
Neúplné uzemnenie môže spôsobi zasiahnutie elektrickým prúdom.
Uzemňovacie vedenie pripojte správnym spôsobom pod a platných technických noriem.
Pripojenie uzemňovacieho vedenia je podstatné kvôli zabráneniu zasiahnutiu elektrickým prúdom a zníženiu hluku ako aj
elektrickým nábojom na povrchu exteriérovej jednotky spôsobeným vysokofrekvenčnou vlnou, ktorú vytvára menič frekvencie
(invertor) v exteriérovej jednotke.
Ak sa dotknete nabitej exteriérovej jednotky bez uzemňovacieho vedenia, môže dôjs k zasiahnutiu elektrickým prúdom.
SK

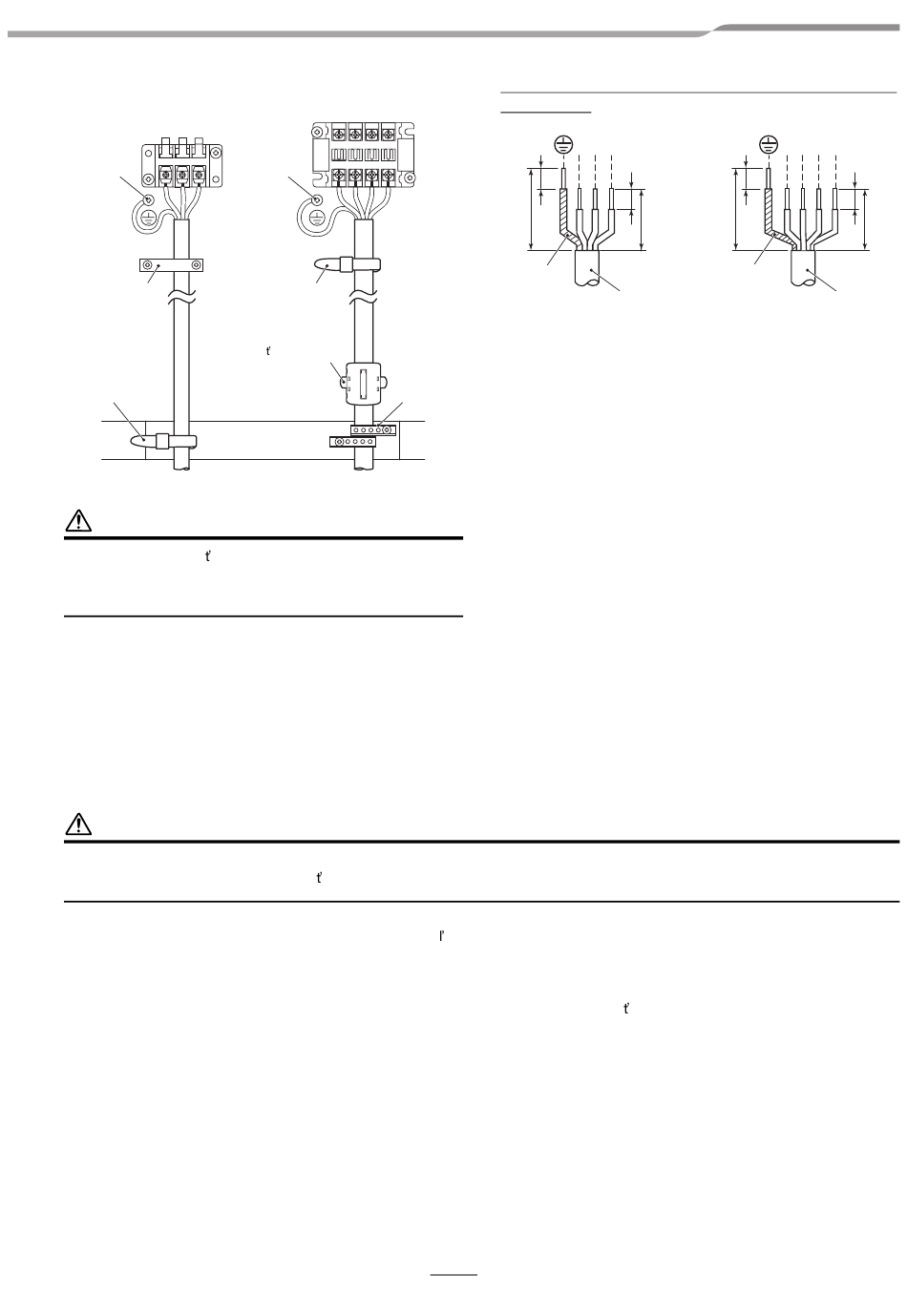

Napájací kábel
2 3
Uzemňovacia
L1 L2
skrutka
Káblová
príchytka
Upínací filter
(súčas príslušenstva)
Dĺžka odizolovanej časti napájacieho a prepojova-
cieho kábla
10
L3 N
50
Uzemňovací
vodič
Káblová
príchytka
19
1 2 3 10
10
50
30
(mm)
Uzemňovací
vodič
Prepojovací kábel
L1 L2 L3 N
10
40
Napájací kábel
