Digital Inverter

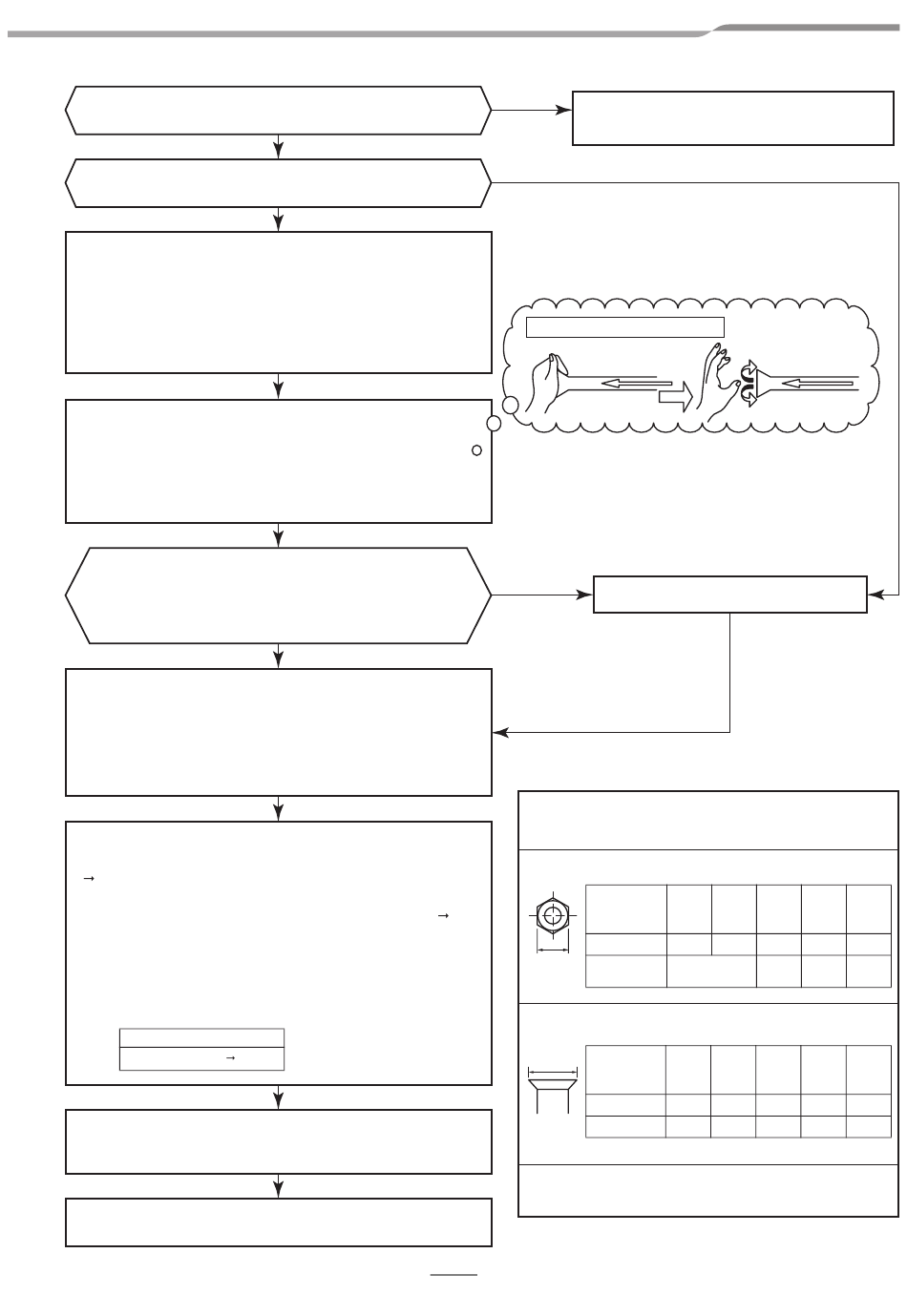

Existem riscos ou amolgadelas nos tubos existentes?
É possível utilizar o ar condicionado existente?
• Depois de o ar condicionado existente funcionar no modo
de refrigeração durante cerca de 30 minutos ou mais*,
recupere o refrigerante.
• Para limpar os tubos e recuperar o óleo
• Recuperação de refrigerante: Equipamento de
• Remova o aparelho de ar condicionado existente da
tubagem e aplique uma pressão de azoto de 0,5 MPa
para eliminar os resíduos do interior do tubo.
Nota]
No caso dos tubos do sistema Twin, certifique-se
também de que limpa o tubo de derivação.
Foi descarregado um óleo muito descolorido
ou uma grande quantidade de resíduos?
(Quando se deteriora, o óleo fica com uma cor
Ligue as unidades interior/exterior à tubagem existente.
• Utilize uma porca de alargamento fornecida com a
unidade principal para as unidades interior/exterior. (Não
utilize a porca de alargamento do tubo existente.)
• Rectifique a abertura para o tamanho adequado do
R410A.
Quando utilizar um tubo de Ø19,1 mm para o tubo de gás do
primeiro tubo de ramal
Coloque o interruptor do tubo existente na placa de
circuitos impressos do controlo de ciclos da unidade
exterior na posição ON. Na saída de fábrica, OFF
para o tubo existente (consulte a tabela seguinte).
(Certifique-se de que define o conteúdo da tabela
seguinte para limitar a pressão do ciclo de refrigeração
do equipamento no padrão do tubo.)
Interruptor do tubo existente
Interruptor
Bit 3 do SW802
• (Ensaio de hermeticidade), secagem pneumática, carga
de refrigerante, verificação de fuga de gás
PT
NÃO
SIM
recuperação de refrigerante
lamacenta e preta.)
NÃO
ON
Teste de funcionamento
SIM
Tubos existentes: Não podem ser utilizados.
• Utilize tubos novos.
NÃO
Pressão do gás azoto 0,5 MPa
(Se houver descarga de resíduos, considera-se que
existe uma grande quantidade de resíduos.)
SIM
Limpe os tubos ou utilize tubos novos.
Tubagem necessária para alterar o
tamanho/rectificação da porca de alargamento
devido à compressão do tubo.
1) Largura da porca de alargamento: H
Diâmetro
exterior do
ON
tubo de cobre
H
Para o R410A
Para o R22
2) Tamanho da rectificação do alargamento: A
Diâmetro
A
exterior do
tubo de cobre
Para o R410A
Para o R22
Torna-se um pouco grande para o R410A
Não aplique óleo de refrigeração na superfície de
alargamento.
25
Ø6,4 Ø9,5 Ø12,7 Ø15,9
17 22 26 29
Igual ao anterior 24 27
Ø6,4 Ø9,5 Ø12,7 Ø15,9
9,1 13,2 16,6 19,7
9,0 13,0 16,2 19,4
(mm)
Ø19,1
36
Igual ao
anterior
(mm)
Ø19,1
24,0
23,3
