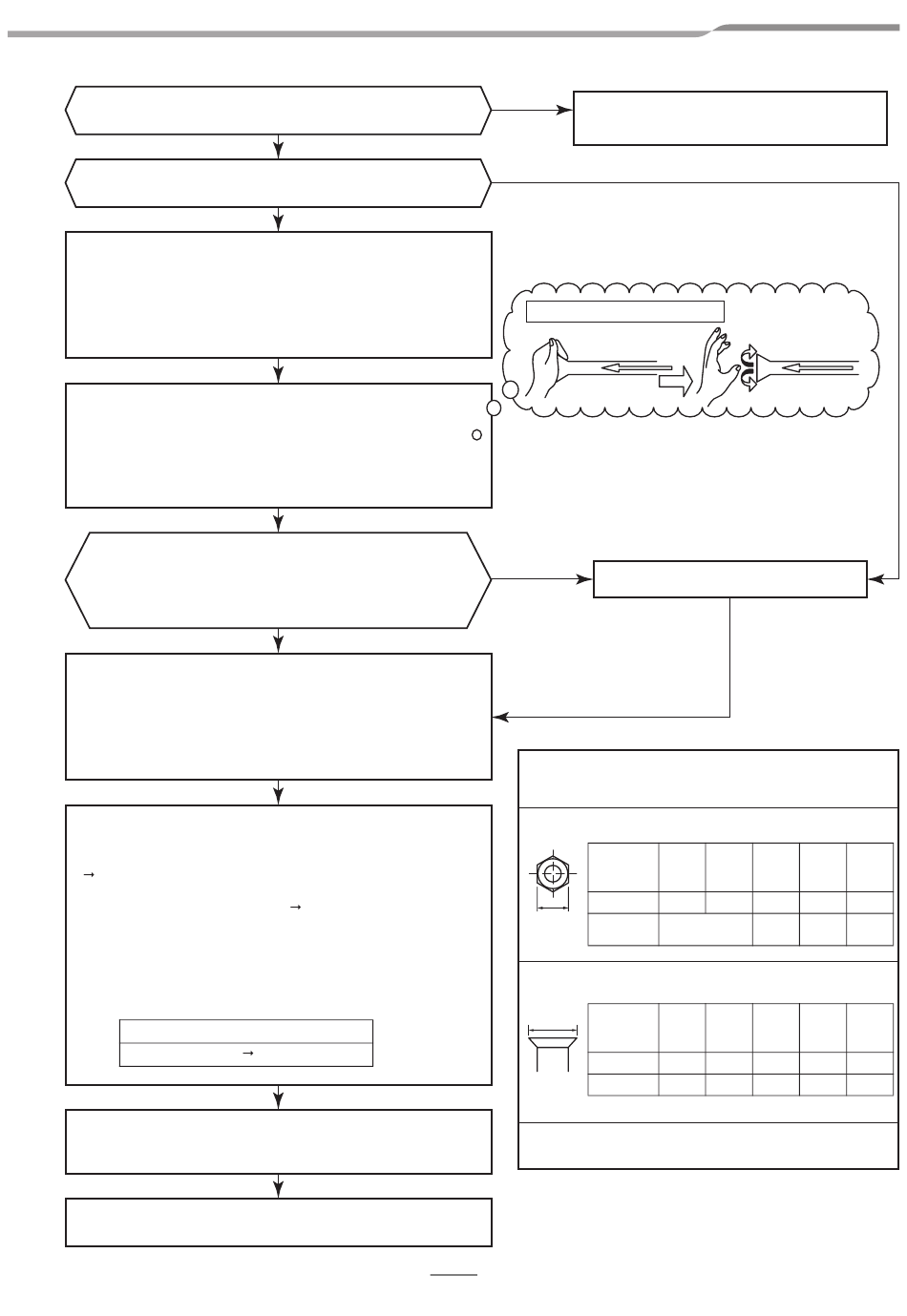

Sono presenti scalfitture o ammaccature sui tubi esistenti?
È possibile far funzionare il condizionatore d'aria esistente?
• Dopo aver fatto funzionare il condizionatore d'aria
esistente in modalità di raffreddamento per circa 30
minuti o più a lungo*, recuperare il refrigerante.
• Per pulire le tubature e recuperare l'olio
• Recupero del refrigerante: Apparecchi per il recupero
• Distaccare dalle tubazioni e rimuovere il condizionatore
d'aria esistente ed eseguire il lavaggio (pressione azoto
0,5 MPa) per rimuovere eventuali residui all'interno del
tubo.
Nota]
In caso di tubazioni doppie, eseguire il lavaggio
anche nella tubazione di diramazione.
Sono stati scaricati olio molto scolorito o una
grande quantità di residui? (Quando l'olio si
deteriora, il colore dell' olio cambia in fangoso
Collegare l'unità interna/esterna alla tubazione esistente.
• Utilizzare un dado svasato collegato all'unità principale
per l'unità interna e quella esterna. (Non utilizzare il
dado svasato del tubo esistente.)
• Ripetere la lavorazione di svasatura per portare la
svasatura al valore idoneo per R410A.
Quando si utilizza un tubo da Ø19,1 mm per il tubo del
gas del primo tubo di raccordo
Impostare su ON l'interruttore del tubo esistente sulla
scheda elettronica di controllo ciclo dell'unità esterna.
All'uscita dalla fabbrica OFF ON per tubo esistente
(fare riferimento alla tabella sotto.) (Assicurarsi di
impostare i dati indicati nella tabella sotto per limitare la
pressione del ciclo di refrigerazione dell'apparecchio
nel tubo standard.)
Interruttore del tubo esistente
Bit 3 di SW802
• (Prova di tenuta d'aria), Asciugatura a vuoto, Carica
refrigerante, Controllo perdite gas
IT
NO
SÌ
del refrigerante
o nerastro.)
NO
Interruttore
ON (attivato)
Funzionamento di prova
SÌ
Tubi esistenti: Non possono essere utilizzati.
• Utilizzare tubi nuovi.
NO
Pressione gas azoto 0,5 MPa
(Se viene scaricato del materiale residuo, significa che
è presente una quantità eccessiva di residuo.)
SÌ
Pulire i tubi o utilizzare tubi nuovi.
Tubazioni necessarie per cambiare il dado svasato/
formato di lavorazione a causa della compressione
del tubo.
1) Larghezza dado svasato: H
Diametro
esterno del
tubo di rame
H
Per R410A
Per R22
2) Formato lavorazione svasatura: A
Diametro
A
esterno del
tubo di rame
Per R410A
Per R22
Diventa un po' più grande per R410A
Non applicare olio del refrigeratore sulla superficie
svasata.
25
Ø6,4 Ø9,5 Ø12,7 Ø15,9
17 22 26 29
Come sopra 24 27
Ø6,4 Ø9,5 Ø12,7 Ø15,9
9,1 13,2 16,6 19,7
9,0 13,0 16,2 19,4
(mm)
Ø19,1
36
Come
sopra
(mm)
Ø19,1
24,0
23,3
