Spannungskor-
rekturbetrag [%]
U202
100
0
100
U201
❾
0
Spulenfa-
den-Restbe-
trag [%]
– 94 –
5)
Stellen Sie "U201 Spulenfaden-Restbe-
trag für Korrekturstart" mit dem Zehner-
block .
ein.
Legen Sie den auf dem Spulenfaden-
zähler angezeigten Spulenfaden-Rest-
betrag unter Verwendung des vorge-
nannten Einstellwerts zum Starten der
Nadelfadenkorrektur fest.
Siehe
"5-3. Zählerfunktion" auf S.71
für das Einstellverfahren des Spulenfa-
denzählers.
Der Einstellwert kann durch Drücken
auf den Anfangswert von 0
von
zurückgesetzt werden.
6)
Stellen Sie "U202 Endgültiger Korrek-
turbetrag" mit dem Zehnerblock ein.
Legen Sie das Korrekturverhältnis der
Nadelfadenspannung unter Verwen-
dung des vorgenannten Einstellwerts
fest.
Der Einstellwert kann durch Drücken
auf den Anfangswert von
von
100 zurückgesetzt werden.
7)
Durch Drücken von
eingegebene Wert bestätigt, und das
Display wird auf "Nadelfadenspan-
nungs-Korrekturbildschirm" zurückge-
schaltet.
*

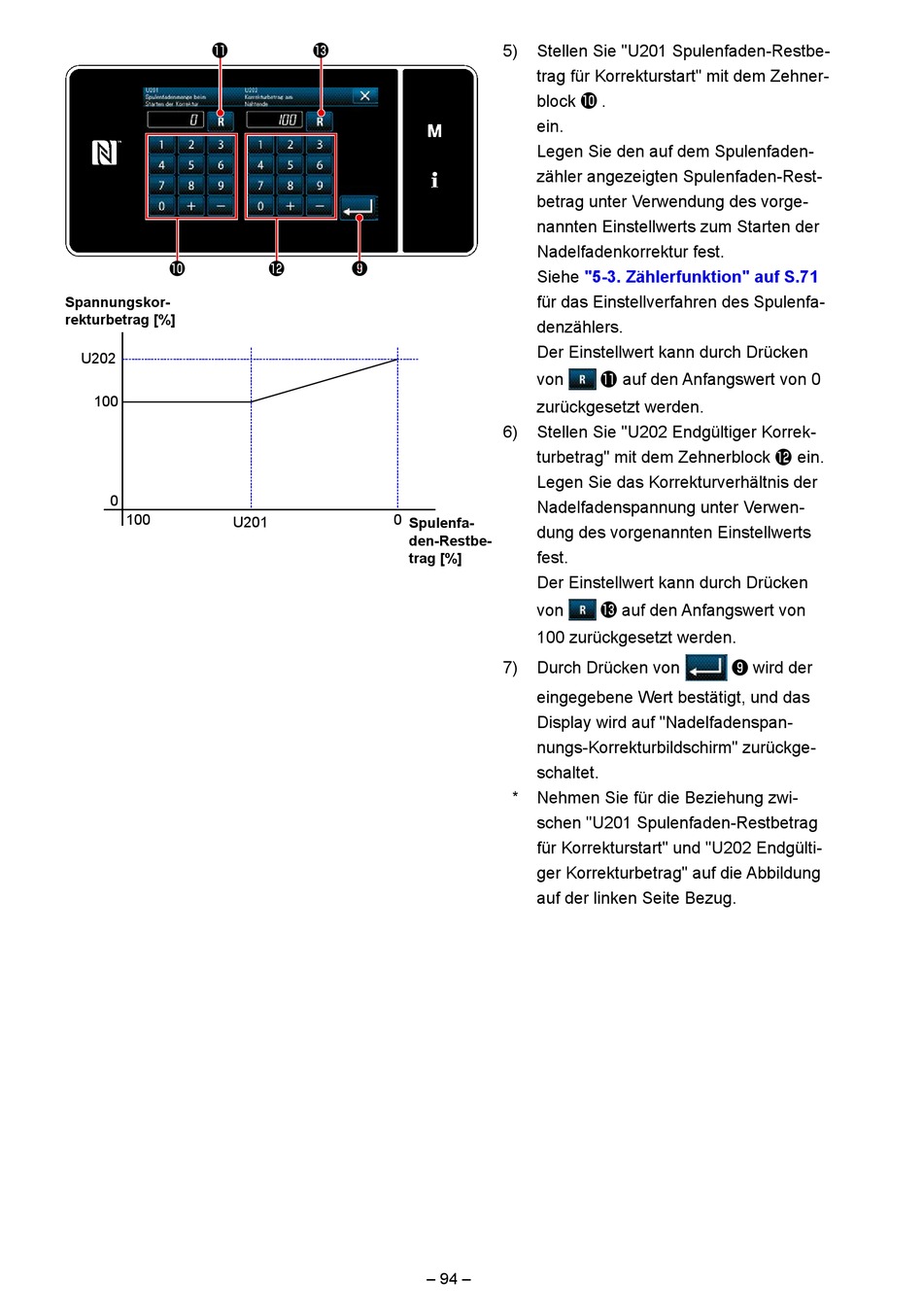

Nehmen Sie für die Beziehung zwi-
schen "U201 Spulenfaden-Restbetrag
für Korrekturstart" und "U202 Endgülti-
ger Korrekturbetrag" auf die Abbildung
auf der linken Seite Bezug.
❾ wird der
