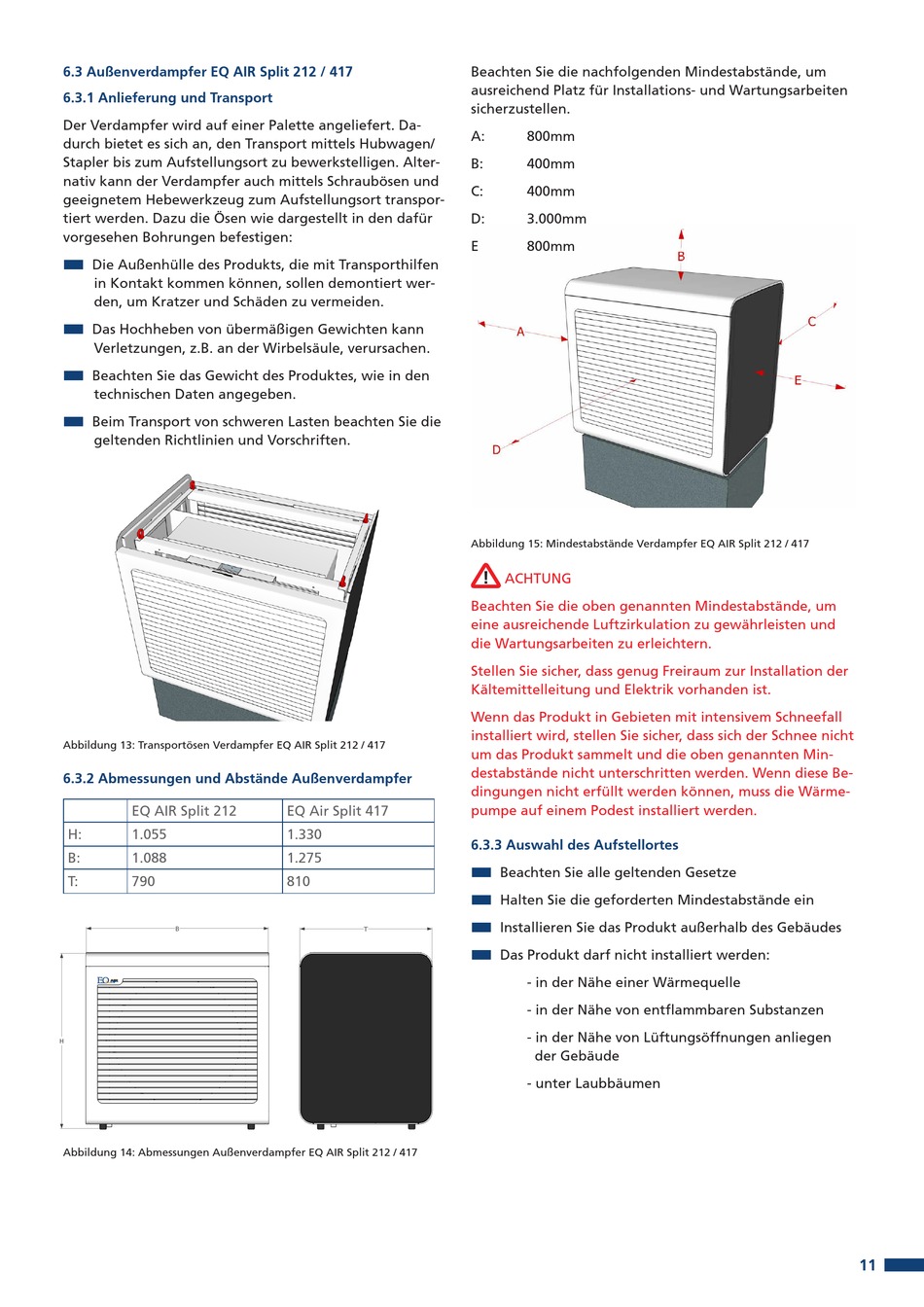

6.3 Außenverdampfer EQ AIR Split 212 / 417
6.3.1 Anlieferung und Transport
Der Verdampfer wird auf einer Palette angeliefert. Da-
durch bietet es sich an, den Transport mittels Hubwagen/
Stapler bis zum Aufstellungsort zu bewerkstelligen. Alter-
nativ kann der Verdampfer auch mittels Schraubösen und
geeignetem Hebewerkzeug zum Aufstellungsort transpor-
tiert werden. Dazu die Ösen wie dargestellt in den dafür
vorgesehen Bohrungen befestigen:
Die Außenhülle des Produkts, die mit Transporthilfen
n
in Kontakt kommen können, sollen demontiert wer-
den, um Kratzer und Schäden zu vermeiden.
Das Hochheben von übermäßigen Gewichten kann
n
Verletzungen, z.B. an der Wirbelsäule, verursachen.
Beachten Sie das Gewicht des Produktes, wie in den
n
technischen Daten angegeben.
Beim Transport von schweren Lasten beachten Sie die
n
geltenden Richtlinien und Vorschriften.
Abbildung 13: Transportösen Verdampfer EQ AIR Split 212 / 417
6.3.2 Abmessungen und Abstände Außenverdampfer
EQ AIR Split 212
H:
1.055
B:
1.088
T:
790
Abbildung 14: Abmessungen Außenverdampfer EQ AIR Split 212 / 417
EQ Air Split 417
1.330
1.275
810
Beachten Sie die nachfolgenden Mindestabstände, um
ausreichend Platz für Installations- und Wartungsarbeiten
sicherzustellen.
A:
800mm
B:
400mm
C:
400mm
D:
3.000mm
E
800mm
Abbildung 15: Mindestabstände Verdampfer EQ AIR Split 212 / 417
!
ACHTUNG
Beachten Sie die oben genannten Mindestabstände, um
eine ausreichende Luftzirkulation zu gewährleisten und
die Wartungsarbeiten zu erleichtern.
Stellen Sie sicher, dass genug Freiraum zur Installation der
Kältemittelleitung und Elektrik vorhanden ist.
Wenn das Produkt in Gebieten mit intensivem Schneefall
installiert wird, stellen Sie sicher, dass sich der Schnee nicht
um das Produkt sammelt und die oben genannten Min-
destabstände nicht unterschritten werden. Wenn diese Be-
dingungen nicht erfüllt werden können, muss die Wärme-
pumpe auf einem Podest installiert werden.
6.3.3 Auswahl des Aufstellortes
Beachten Sie alle geltenden Gesetze
n
Halten Sie die geforderten Mindestabstände ein
n
Installieren Sie das Produkt außerhalb des Gebäudes
n
Das Produkt darf nicht installiert werden:
n
- in der Nähe einer Wärmequelle
- in der Nähe von entflammbaren Substanzen
- in der Nähe von Lüftungsöffnungen anliegen
der Gebäude
- unter Laubbäumen
11
