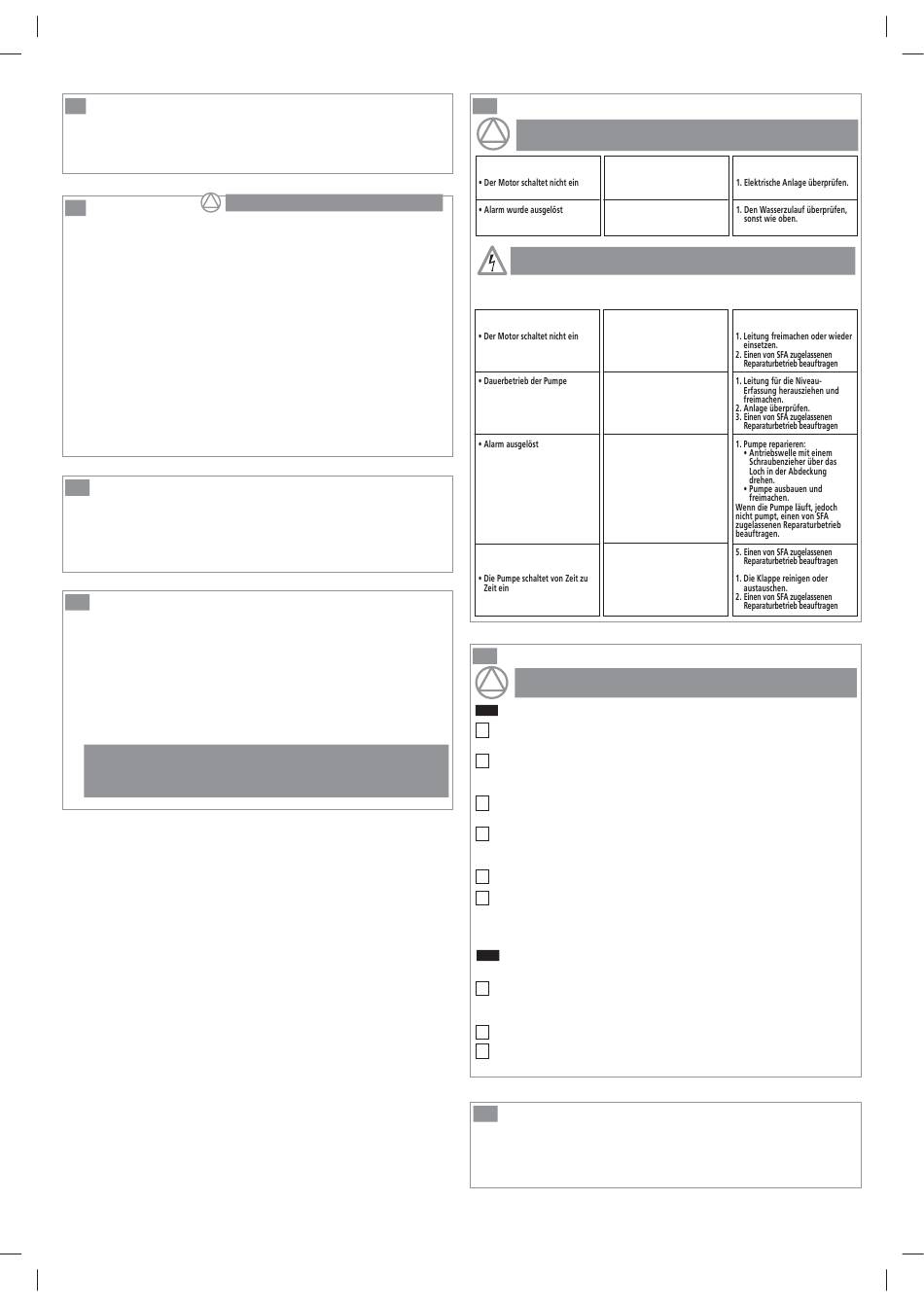

SFA SANICOM 1 Installationshinweise Seite 9

8
NORM
Dieses Gerät entspricht der Norm EN 12050-2
(Abwasserhebeanlagen für fäkalienfreies Abwasser) sowie
den europäischen Richtlinien und Normen bezüglich
elektrischer Sicherheit und elektromagnetischer Kompatibilität.
DIE NACHFOLGENDEN INFORMATIONEN SIND FÜR
9
ALARM
QUALIFIZIERTES FACHPERSONAL
An die Schalttafel (2 Klemmen für 220 V) kann eine
Alarmvorrichtung (Lampe, Klingel) angeschlossen werden.
Wenn der Motor permanent mit Strom versorgt wird (länger
als 5 Minuten), wird der Kontakt hergestellt. Dies ermöglicht
eine eventuelle Kontrolle durch den Benutzer.
$16&+/866 '(5 $/$509255,&+781*
Auf der Schalttafel sind zwei Kabelschuhe 6,35 vorhanden,
mit denen ein Alarmstromkreis hergestellt werden kann (diese
Schuhe geben einen Strom von max. 220 V, 0,5 A ab). Hierfür
den Netzstecker ziehen, den Gerätedeckel abmontieren und
den Deckel des Elektronikgehäuses aufschrauben und
abnehmen. Darunter befindet sich die Schalttafel. Auf dieser
Tafel muss der Kabelschuh mit der Markierung E.V und einer
der drei neutralen Kabelschuhe, die mit N markiert sind,
verwendet werden. Verwenden Sie ein rundes Stromkabel
2
2 x 0,75 mm , das durch die freie Stopfbüchse durch den
Gehäusedeckel geführt werden muss, bevor es an das
gewählte Alarmsystem angeschlossen wird.
10
INBETRIEBNAHME
Sobald der Hydraulik- und der Elektroanschluss fertig
gestellt sind, sollten die Anschlüsse auf Dichtheit geprüft
werden, indem nacheinander Wasser durch jeden
verwendeten Anschluss geleitet wird. Auf die einwandfreie
Funktion der Pumpe achten.
11
BENUTZERHINWEISE
SANICOM 1 ist für das Abpumpen von Abwasser aus
®
Waschbecken, Waschmaschine, Geschirrspüler, Dusche oder
Badewanne bestimmt. SANICOM
$FKWXQJ
1. In Sanitärgeräte, die an SANICOM
sind, dürfen keine konzentrierten Chemikalien gegeben
werden (Säuren, Lösemittel, Basen, Oxydationsmittel,
Reduktionsmittel usw). Nur das Abpumpen von
verdünnten Produkten, gefolgt von einem Durchspülen
mit sauberem Wasser, ist ausnahmsweise zulässig.
2. Bei einer Stromunterbrechung ist jeder Wasserabfluss
von an SANICOM 1 angeschlossenen Geräten zu
©
unterbinden.
1 ist heißwasserunempfindlich.
®
1 angeschlossen
®
12
ERSTE MÖGLICHE EINGRIFFE
DIE NACHFOLGENDEN INFORMATIONEN SIND
FÜR QUALIFIZIERTES FACHPERSONAL
FESTGESTELLTE STÖRUNG MÖGLICHE URSACHE
1. Anlage hat keinen Strom
2. Defekte Leitung
1. Pumpe verstopft
2. Pumpe blockiert
3. Zu hoher Wasserzufluss
In allen Fällen muss die Anlage zunächst vom Netz getrennt
werden, ehe Arbeiten vorgenommen werden können!
ZWEITE MÖGLICHE EINGRIFFE
FESTGESTELLTE STÖRUNG MÖGLICHE URSACHE
1. Pressostat-Rohr geknickt oder
heraus gerutscht
2. Leiterplatte defekt
1. Leitung für Niveau-Erfassung
ist verstopft
2. Zu hohe Förderhöhe
3. Leiterplatte defekt
1. Pumpe verstopft
2. Pumpe blockiert
3. Störung der Motor-
Stromversorgung
4. Zu großer Wasserzulauf
5. Leiterplatte defekt
1. Die Rücklaufklappe ist entweder
undicht oder zerbrochen
2. Leiterplatte defekt
13
DEMONTAGE
DIE NACHFOLGENDEN INFORMATIONEN SIND
FÜR QUALIFIZIERTES FACHPERSONAL
'(0217$*( '(6 027256
13a
1
ANLAGE VOM NETZ TRENNEN (die gelbe Leuchtanzeige
muss erlöschen).
2
Behälter entleeren.
=XJDQJ ]XU 5FNODXINODSSH
3
Rohrschellen aufschrauben, dann den Krümmer
abnehmen (6).
4
Die Klappe reinigen oder austauschen (8).
+HUDXVQHKPHQ GHV 0RWRUV
5
Die sechs Schrauben (66) mit Ring T20 lösen.
6
Den Motor gegen den Uhrzeigersinn drehen
($FKWXQJ - Motor kann heiß sein) und entkuppeln.
:,('(5(,1%$8 '(6 027256
13b
Vor dem Wiedereinbau des Motors im Pumpengehäuse:
1
Den Motor in die Bodenplatte einsetzen, festdrücken und
im Uhrzeigersinn drehen, bis sich die Markierungen in
Bodenplatte und Flansch in der richtigen Position befinden.
2
Die sechs Schrauben im Flansch festziehen.
3
Mit einem Schraubenzieher kontrollieren, ob der Motor
frei drehbar ist.
14
GARANTIEBESTIMMUNGEN
Der Hersteller gewährt auf den SANICOM
Garantie unter dem Vorbehalt des fachgerechten Einbaus
und der ordnungsmäßigen Benutzung des Gerätes.
LÖSUNGSHINWEIS
LÖSUNGSHINWEIS
1 eine zweijährige
®
