SFA SANICOM 1 Installationshinweise Seite 13

8
NORMA
Este aparato responde a la norma EN 12050-2 (Estación
de recogida de aguas residuales exentas de materias
fecales) y a las directivas y normas europeas sobre seguri-
dad eléctrica y compatibilidad electromagnética.
INSTRUCCIONES RESERVADAS EXCLUSIVAMENTE A LOS
9 PROFESIONALES CUALIFICADOS
ALARMA
Es posible conectar a la tarjeta electrónica (2 terminales
alimentados con 220 V) una alarma (luz, timbre de alarma).
Si el motor es alimentado permanentemente (más de
5 minutos), se establecerá el contacto. Esto permite un
posible control por parte del usuario.
&21(;,Ð1 '( /$ $/$50$
La tarjeta electrónica está equipada con dos terminales 6,35
para crear un circuito de alarma (estos terminales suministran
una corriente eléctrica de 220 V, 0,5 A como máximo). Para
acceder a ellos, tras haber cortado la corriente, desmonte la
tapa y luego desatornille y extraiga la tapa del encapsulado
electrónico. Al levantarla verá la tarjeta electrónica. Es
necesario utilizar en esta tarjeta el terminal marcado E.V y uno
de los tres terminales neutros marcados con una N. Utilice un
cable eléctrico redondo 2 x 0,75 mm2 y páselo a través de
la tapa del encapsulado, por la prensaestropa libre antes de
conectarlo al sistema de alarma elegido.
10
PUESTA EN SERVICIO
Una vez efectuadas las conexiones hidráulicas y eléctricas,
verifique la estanqueidad de las conexiones dejando fluir el
agua sucesivamente por cada entrada utilizada. Asegúrese
del buen funcionamiento de la bomba.
11
UTILIZACIÓN
SANICOM 1 está concebido para eliminar las aguas usadas
®
procedentes de sumideros, de lavadoras, de lavavajillas,
de duchas o bañeras. SANICOM
calientes.
$WHQFLyQ
1. No arroje a los dispositivos sanitarios conectados a
SANICOM 1 productos químicos concentrados (ácidos,
®
disolventes, material de base, oxidantes, agentes
reductores, etc...). Únicamente la evacuación de
productos diluídos, seguido de un aclarado con agua
limpia, puede ser admitido excepcionalmente.
2. En caso de corte de corriente, detenga cualquier fuga
de agua sobre los dispositivos conectados a
SANICOM 1.
©
1 puede bombear aguas
®
12

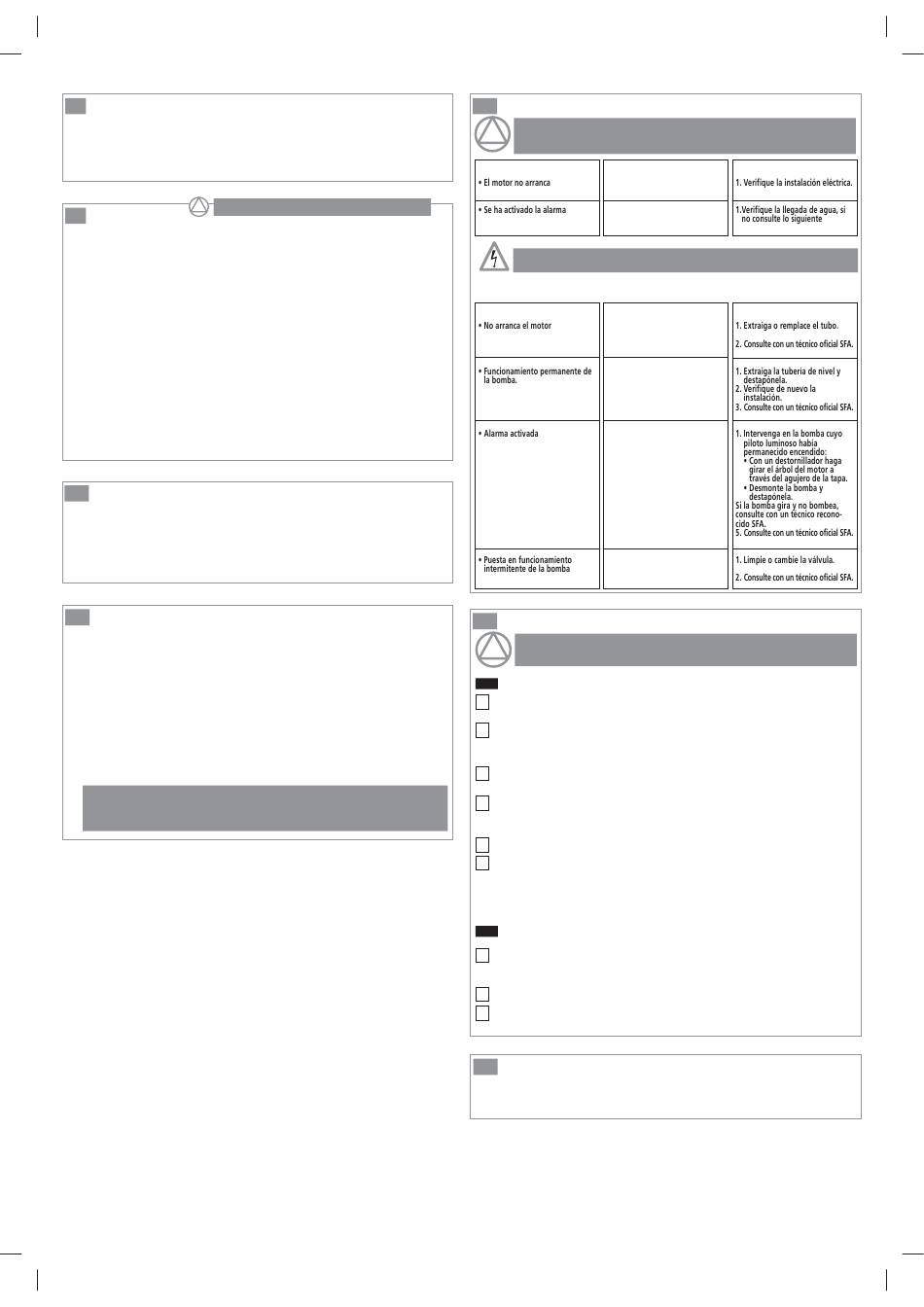

PRIMERAS INTERVENCIONES EVENTUALES
INSTRUCCIONES RESERVADAS EXCLUSIVAMENTE A
LOS PROFESIONALES CUALIFICADOS
ANOMALÍA CONSTATADA CAUSAS PROBABLES
1. El dispositivo no está conectado
2. Cable defectuoso
1. Bomba taponada
2. Bomba bloqueada
3. Flujo de agua demasiado elevado
Para otras intervenciones, desconecte la toma de corriente.
SEGUNDAS INTERVENCIONES EVENTUALES
ANOMALÍA CONSTATADA CAUSAS PROBABLES
1. Tubo del presostato
estrangulado o desencajado
2. Tarjeta electrónica defectuosa
1. Tubería de nivel está
taponada
2. Presión de carga demasiado
elevada
3. Tarjeta electrónica defectuosa
1. Bomba taponada
2. Bomba bloqueada
3. Problemas eléctricos de los
motores
4. Flujo de agua demasiado
elevado
5. Tarjeta electrónica defectuosa
1. La válvula de comprobación de
fuga está rajada o rota
2. Tarjeta electrónica defectuosa
13
DESMONTAJE
INSTRUCCIONES RESERVADAS EXCLUSIVAMENTE A
LOS PROFESIONALES CUALIFICADOS
'(60217$-( '(/ 02725
13a
1
DESCONECTE EL DISPOSITIVO (el piloto amarillo debe
estar apagado).
2
Vacíe el depósito.
3DUD DFFHGHU D OD YiOYXOD GH FRPSUREDFLyQ GH IXJD
3
Desatornille las abrazaderas y a continuación extraiga el
codo (6).
4
Limpie o remplace la válvula (8).
3DUD H[WUDHU HO PRWRU
5
Desatornille los 6 tornillos (66) torx T20.
6
Gire el motor en el sentido contrario a las agujas del
reloj ($WHQFLyQ el motor puede estar caliente) y
extráigalo.
'(60217$-( < 0217$-( '(/ 02725
13b
1
Encaje el motor en la zapata, presione y gírelo en el
sentido de las agujas del reloj hasta alinear los
puntos fijos de la zapata y de la brida.
2
Atornille los 6 tornillos de la brida.
Compruebe la libertad de rotación del motor con un
3
destornillador.
14
GARANTÍA
SANICOM 1 SFA está garantizado durante 2 años en pie-
®
zas y mano de obra a reserva de una instalación y de una
utilización correctas del dispositivo.
