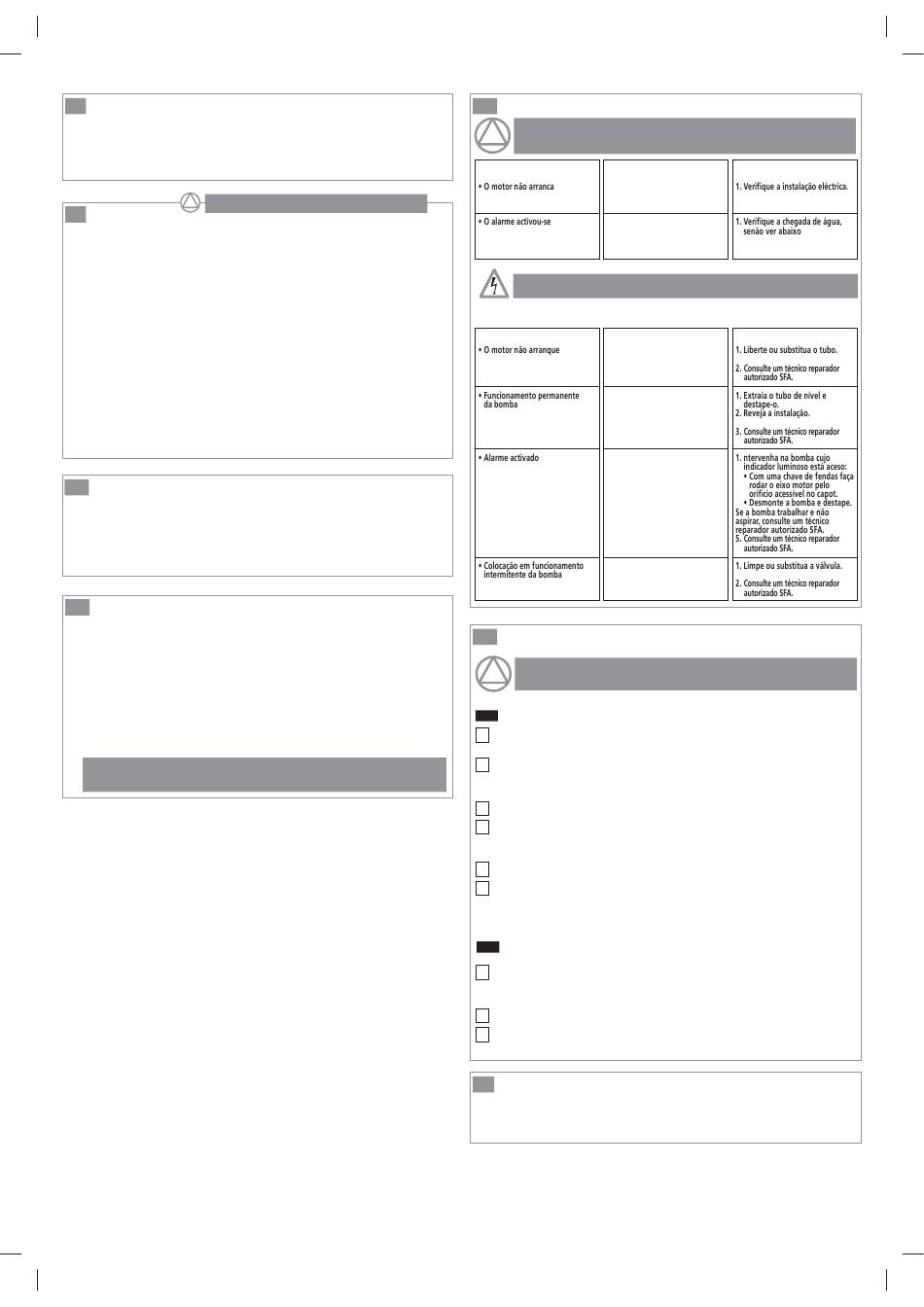

SFA SANICOM 1 Installationshinweise Seite 15

8
NORMA
Este aparelho responde à norma EN 12050-2 (Estações
elevatórias para águas residuais isentas de matérias
fecais) e às directivas e normas europeias sobre a
segurança eléctrica e a compatibilidade electromagnética.
INSTRUÇÕES RESERVADAS EXCLUSIVAMENTE
AOS PROFISSIONAIS QUALIFICADOS
9
ALARME
Existe uma possibilidade de ligar no cartão electrónico
(2 terminais alimentados em 220 V) um alarme (lâmpada,
toque sonoro). Se o motor for alimentado em permanência
(mais de 5 minutos), estabelece-se o contacto. Isso permite
um eventual controlo por parte do utilizador.
/,*$d®2 '2 $/$50(
Dois terminais 6,35 estão disponíveis no cartão electrónico
para criar um circuito de alarme (estes terminais debitam uma
corrente eléctrica de 220 V, 0,5 A no máximo). Para os atingir,
após ter desligado a corrente eléctrica, desmonte o capot e a
seguir desaperte e desencaixe a tampa da caixa electrónica.
Ao levantá-lo, aparece o cartão electrónico. É necessário
utilizar neste cartão o terminal com a referência E.V e um dos
três terminais neutros com a referência N. Utilize um cabo
eléctrico redondo 2 x 0,75 mm2 que deve passar pela tampa
da caixa, pela prensa estopas livre antes de ficar ligado ao
sistema de alarme escolhido.
10
COLOCAÇÃO EM SERVIÇO
Quando tiver efectuado as ligações hidráulicas e
eléctricas, verifique a impermeabilização das ligações
deixando correr água sucessivamente por cada entrada
utilizada. Verifique o bom funcionamento da bomba.
11
UTILIZAÇÃO
A SANICOM 1 foi concebida para evacuar as águas usa-
®
das provenientes de pias, máquinas de lavar roupa, máqui-
nas de lavar louça, duches ou banheiras. A SANICOM
pode aspirar águas quentes.
$YLVR
Não deite nos aparelhos sanitários ligados à SANICOM
1.
produtos químicos concentrados (ácidos, solventes, base,
oxidantes, redutores. Etc.). Apenas pode ser admitido e
a título excepcional a evacuação de produtos diluídos,
seguida de uma enxaguadela com água clara.
2. Em caso de falha de electricidade, pare o escorrimento
nos aparelhos ligados à SANICOM
12
13
1
®
1
®
13a
1
2
1.
©
3DUD WHU DFHVVR j YiOYXOD DQWLUHWRUQR
3
4
3DUD UHPRYHU R PRWRU
5
6
13b
1
2
3
14
A SANICOM
as peças e a mão-de-obra se a instalação e a utilização
estiverem conformes ao presente manual.
PRIMEIRAS EVENTUAIS INTERVENÇÕES
INSTRUÇÕES RESERVADAS EXCLUSIVAMENTE
AOS PROFISSIONAIS QUALIFICADOS
ANOMALIA CONSTATADA CAUSAS PROVÁVEIS
1. O aparelho não está ligado à
alimentação eléctrica.
2. Cabo defeituoso
1. Bomba tapada
2. Bomba bloqueada
3. Fluxo de água demasiado
importante
Para quaisquer outras intervenções, desligue a tomada eléctrica.
SEGUNDA EVENTUAL INTERVENÇÃO
ANOMALIA CONSTATADA CAUSAS PROVÁVEIS
1. Tubo pressóstato trincado ou
desencaixado
2. Cartão electrónico defeituoso
1. O tubo de nível está tapado
2. Altura de descarga demasiado
elevada
3. Cartão electrónico defeituoso
1. Bomba tapada
2. Bomba bloqueada
3. Problemas eléctricos dos
motores
4. O fluxo da água é demasiado
importante
5. Cartão electrónico defeituoso
1. A válvula anti-retorno tem fuga
ou está partida
2. Cartão electrónico defeituoso
DESMONTAGEM
INSTRUÇÕES RESERVADAS EXCLUSIVAMENTE
AOS PROFISSIONAIS QUALIFICADOS
'(60217$*(0 '2 02725
DESLIGUE O APARELHO DA ALIMENTAÇÃO ELÉCTRICA (o
indicador amarelo deve ficar desligado).
Esvazie a cuba.
Desaperte os colares e a seguir liberte o cotovelo (6).
Limpe e substitua a válvula (8).
Desaperte os 6 parafusos (66) torx T20.
Rode o motor no sentido anti-horário
($YLVR o motor pode estar quente) e remova-o.
5(0217$*(0 '2 02725
Encaixe o motor na sola, prima e rode no sentido
horário até alinhamento das referências da sola e da
tampa.
Volte a apertar os 6 parafusos da tampa.
Verifique a liberdade de rotação do motor com uma
chave de fendas.
GARANTIA
1 SFA tem uma garantia de 2 anos cobrindo
®
SOLUÇÕES
SOLUÇÕES
