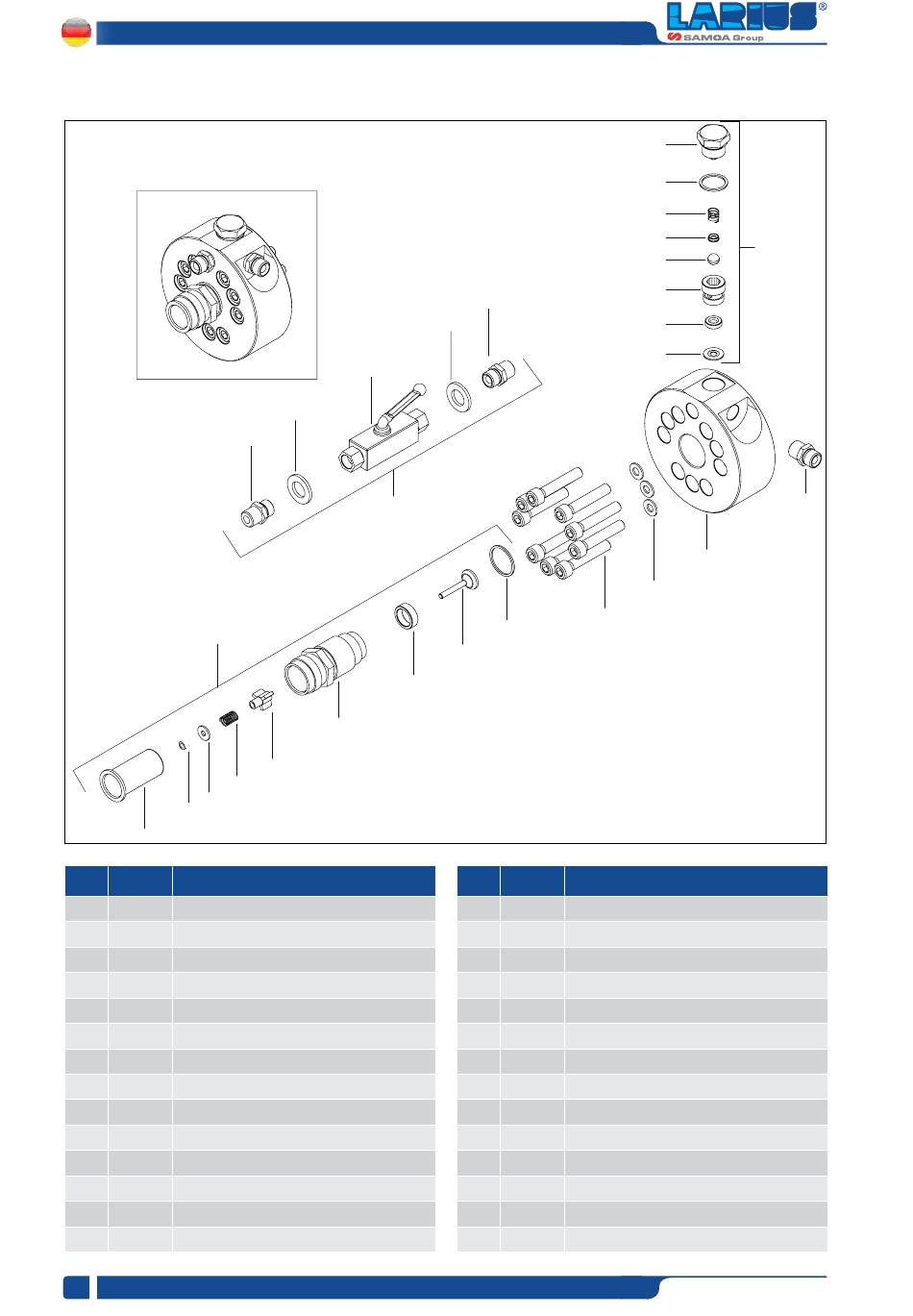

Fig. 2Q
Pos. Art.-Nr. Beschreibung
1 18915 Gehäuse Farbe Standard
2 33033 Ventilsatz
3 33026 Dichtung
4 33027/2 Kugelsitz
5 33027/1 Ventilsitz
6 33028 Kugel
7 33029 Federsitz
8 53006 Feder
9 33031 Dichtring
10 33032 Stecker
11 33011 Anschluss
12 33005 Scheibe
13 33004 Schraube
14 33017 Kompletter Ventilkörper
www.larius.com
22
26
25
27
24
17
18
19
11
25
13
15
16
Pos. Art.-Nr. Beschreibung
15 33018 Dichtring
16 33019 Konischer Verschluss
17 33020/1 Schieberführung
18 33020 Ventilkörper
19 33021 Führung Verschluss
20 33022 Feder
21 33023 Scheibe
22 33024 Mutter
23 33025 Dichtungsmantel
24 18922 Rücklaufventil
25 33012 Scheibe
26 33013 Hahn
27 33015 Anschluss
28 95284 Anschluss
10
9
8
7
2
6
5
4
3
28
1
