Samoa LARIUS DALI' Betriebshandbuch Seite 21

26
27
23
22
24
21
20
24
25
27
28

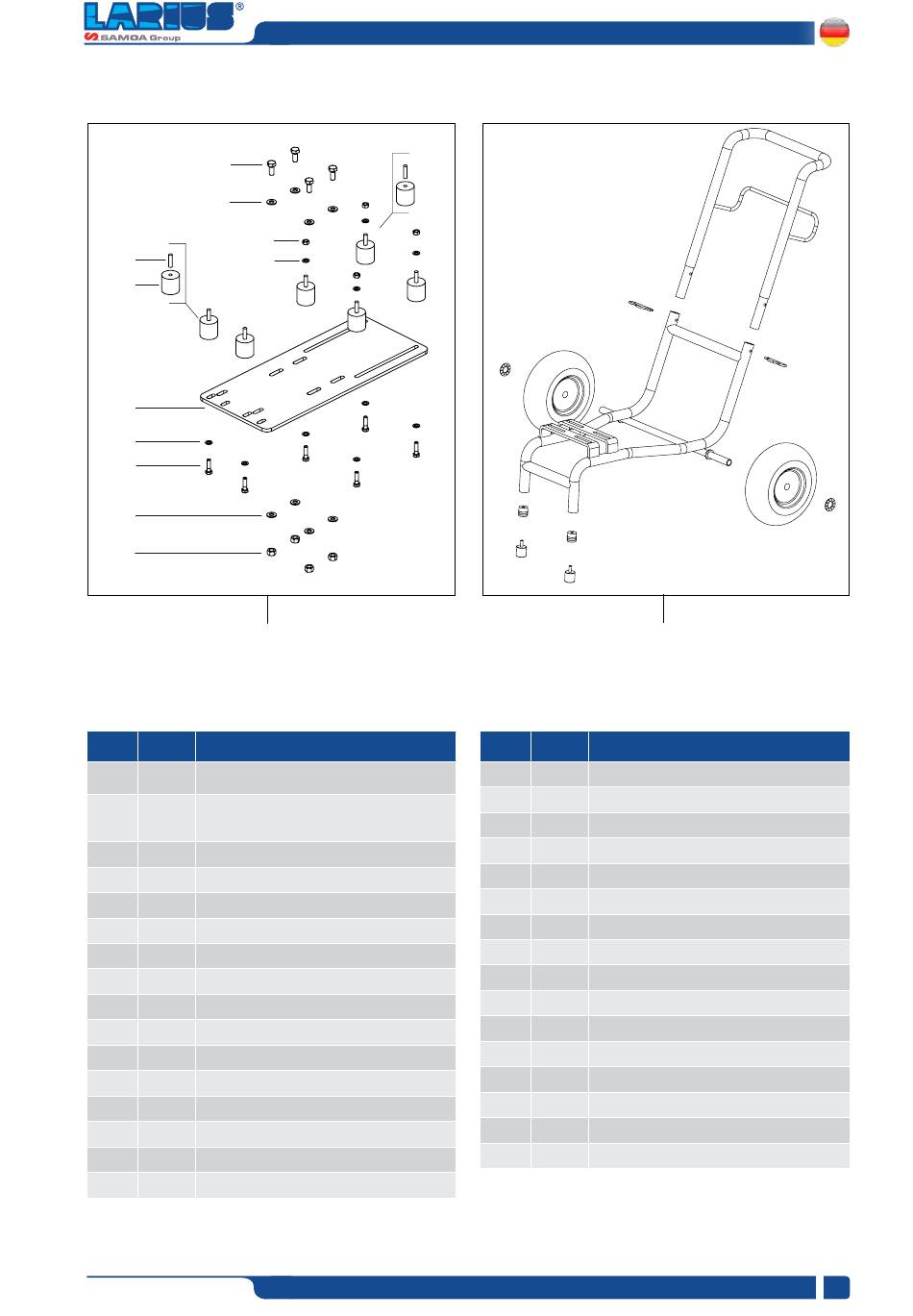

Fig. 2P
C
Pos. Art.-Nr. Beschreibung
A 18260 Komplettgetriebe Version Benzinmembran
Bausatz Komplettgetriebe Version Dalì mit
B+C+D 18340
Benzinmotor und Wagen
B+C 18347 Komplettbausatz für Dalì Liner
1 4415 Motore
2 18261 Motorflansch
3 34009 Scheibe
4 96031 Schraube
5 18262 Ritzel
6 18263 Scheibe
7 8385 Schraube
8 18265 Glocke mit Zähnen
9 18919 Nippel
10 42255 Lager
11 18266 Getriebeglocke
12 34008 Schraube
13 18267 Lager
ED. 008 - 02/2020 - Cod. 150101
Fig. 3P
Pos. Art.-Nr. Beschreibung
14 18344 Schraube
15 95114 Scheibe
16 18268 Hydraulikflansch
17 81009 Stift
18 18269 Reduzierstück
19 18264 Schutzblech
20 18254 Befestigungsplatte
21 81107 Dämpfer
22 18942 Gewindezapfen
23 52017 Mutter
24 32024 Scheibe
25 34008 Schraube
26 95156 Schraube
27 81033 Scheibe
28 95158 Mutter
29 7059 Schraube
