Samoa LARIUS VIKING Handbuch Für Betrieb Und Wartung

Elektrische membranpumpe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
w w w . l a r i u s . c o m
VIKING
Elektrische
membranpumpe
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samoa LARIUS VIKING

Inhaltszusammenfassung für Samoa LARIUS VIKING

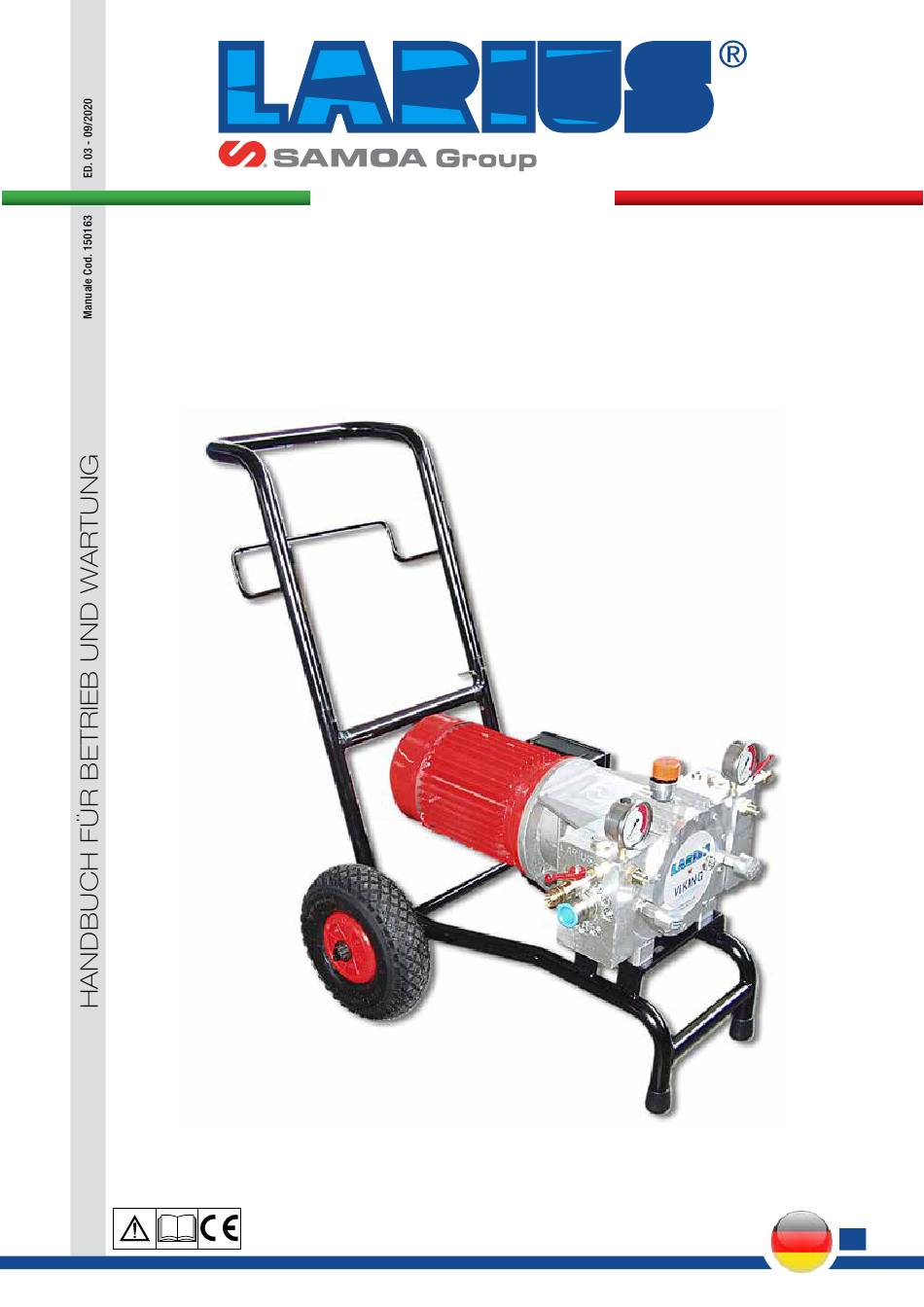

  • Seite 1 w w w . l a r i u s . c o m VIKING Elektrische membranpumpe...
  • Seite 2 Bei diesem Handbuch handelt es sich um die deutsche Übersetzung des italienischen Original-Handbuchs. Der Hersteller übernimmt keinerlei Haftung für eine falsche Übersetzung der Anleitungen aus dem Italienischen. Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis.

  • Seite 3: Inhaltsverzeichnis

    VIKING VIKING Elektrische membranpumpe INDEX WARNHINWEISE ................................2 FUNKTIONSWEISE ..............................3 TECHNISCHE DATEN ..............................3 BESCHREIBUNG DES GERÄTS ...........................4 TRANSPORT UND ENTFERNEN DER VERPACKUNG ....................5 GARANTIEBEDINGUNGEN ............................5 SICHERHEITSVORSCHRIFTEN ...........................5 EINSTELLUNG ................................6 BETRIEB ..................................8 REINIGUNG AM ARBEITSENDE ..........................9 GEWÖHNLICHE WARTUNG ............................10 ACHTUNGSSCHILDER ..............................10 STÖRUNGSTABELLE ..............................11 KORREKTE DEKOMPRESSION ..........................12 ANSAUGSYSTEM ..............................13 KOMPLETTES HYDRAULIKGEHÄUSE ........................14...

  • Seite 4: Awarnhinweise

    VIKING WARNHINWEISE In der folgenden Tabelle wird die Bedeutung der in diesem Handbuch verwendeten Symbole erklärt, diese betreffen Verwendung, Erdung, Bedienung, Wartung und Reparatur dieses Geräts. • Bitte vor dem Gebrauch des Gerätes die Bedienungsanleitung aufmerksam lesen. • Unsachgemäßer Gebrauch kann Personen- oder Sachschäden verursachen. •...

  • Seite 5: Bfunktionsweise

    VIKING FUNKTIONSWEISE Das Gerät LARIUS VIKING wird als „elektrische Membranpumpe“ Bewegung der Membran lässt einen Unterdruck entstehen. Das bezeichnet. Eine elektrische Membranpumpe ist ein Gerät, das Produkt wird angesaugt, zum Ausgang der Pumpe gedrückt und zur Hochdrucklackierung ohne die Hilfe von Luft verwendet wird durch den Schlauch zu den Pistolen geleitet.

  • Seite 6: Dbeschreibung Des Geräts

    VIKING BESCHREIBUNG DES GERÄTS Fig. 1D Pos. Beschreibung Pos. Beschreibung Gestell Gehäuse Farbe Elektrischer Motor / Explosionsmotor Ansaug- und Rücklaufrohre Hochdruckmanometer Hochdruck - Zuleitungsrohr Druckregelventil Pistole LARIUS AT 300 Hydrauliköl - Einfüllstopfen Fast clean Hydraulikgehäuse Werkzeugkasten www.larius.com ED. 03 - 09/2020 - Cod. 150163...

  • Seite 7: Etransport Und Entfernen Der Verpackung

    VIKING TRANSPORT UND ENTFERNEN SICHERHEITSVORSCHRIFTEN DER VERPACKUNG Lesen Sie die nachfolgenden Anweisungen vor dem Gebrauch des Geräts vollständig und aufmerksam • B eachten Sie bei der Handhabung genau die Schriftzeichen durch. Bewahren Sie die Anweisungen sorgfältig auf. und Symbole auf der Außenverpackung. •...

  • Seite 8: Heinstellung

    VIKING BESTANDTEILE DES SYSTEMS. TAUSCHEN SIE BESCHÄDIGTE Nähern Sie sich der Kolbenstange oder der ODER VERSCHLISSENE BAUTEILE AUS. Druckscheibe der Pumpe nicht zu sehr, wenn • ( FALLS VORGESEHEN) ÜBERPRÜFEN SIE VOR DEM diese in Betrieb ist oder unter Druck steht. Durch GEBRAUCH DES GERÄTES SÄMTLICHE ANSCHLÜSSE eine unerwartete oder plötzliche Bewegung der ZWISCHEN PUMPE, SCHLAUCH UND PISTOLE UND ZIEHEN...

  • Seite 9: Anschluss Des Geräts An Das Stromnetz

    VIKING • Das elektrische Anschlußkabel des Geräts wird ohne Stecker • Heben Sie die Ansaugleitung an und tauchen Sie sie in den geliefert. Verwenden Sie einen Elektrostecker, der die Erdung Lösemitteleimer. der Anlage gewährleistet. Lassen Sie den Stecker von einem Elektriker oder einem anderen Fachmann an das Kabel •...

  • Seite 10: Ibetrieb

    VIKING mit sauberem Wasser erfolgen. • Richten Sie die Pistole auf einen Sammelbehälter und halten • Verriegeln Sie den Sicherheitsfeststeller am Pistolendrücker Sie (zum Ausstoßen des vorhandenen Öls) den Drücker so und befestigen Sie die Düse. lange gedrückt, bis sauberes Lösemittel austritt. Lassen Sie nun den Drücker wieder los.

  • Seite 11: Einstellung Des Sprühstrahls

    VIKING EINSTELLUNG DES SPRÜHSTRAHLS • Drehen Sie den Druckregler langsam im Uhrzeigersinn bis zum Erreichen des Druckwerts, der eine gute Atomisierung des Produkts gewährleistet. • Ein unregelmäßiger und an den Seiten stärker ausgeprägter Sprühstrahl deutet auf einen zu niedrigen Betriebsdruck hin. Ein zu hoher Druck hingegen verursacht erhöhte Nebelbildung (Overspray) und Materialverlust.

  • Seite 12: Kgewöhnliche Wartung

    VIKING • Sobald die Pumpe im Leerbetrieb arbeitet, drücken Sie den WECHSEL DES HYDRAULIKÖLS ON/OFF-Schalter, um das Gerät auszuschalten. Nach den ersten 100 Betriebsstunden das Öl der Pumpe wechseln; • Wird das Gerät voraussichtlich lange Zeit nicht gebraucht, • Das alte Öl mittels des Hydraulikfilters, der sich am unteren empfiehlt es sich, leichtes Mineralöl in das Pumpenelement Teil des Pumpengehäuses befindet, ablassen.

  • Seite 13: Mstörungstabelle

    VIKING STÖRUNGSTABELLE Störung Mögliche ursache Abhilfe Das Gerät setzt sich nicht in Betrieb Unzureichende Spannung; Anschluß an das Stromnetz überprüfen; Starker Spannungsabfall im Netz; Verlängerungskabel überprüfen; On/Off-Schalter ausgeschaltet; Prüfen, ob der On/Off-Schalter auf "On" steht, und den Druckregler leicht im Uhrzeigersinn drehen;...

  • Seite 14: Korrekte Dekompression

    VIKING KORREKTE DEKOMPRESSION Verriegeln Sie den Sicherheitsfeststeller (N1) der Pistole. • • Stellen Sie den ON/OFF-Schalter (N2) auf OFF (0), um das Gerät abzuschalten. Fig. 1N • Ziehen Sie den Netzstecker (N3). Entriegeln Sie den Sicherheitsfeststeller (N4). Richten Sie die •...

  • Seite 15: Oansaugsystem

    VIKING ANSAUGSYSTEM Pos. Art.-Nr. Beschreibung 85009 Ansaugsystem 85010 Absaugrohr 35003 Umlaufschlauch 18096 Blockierfeder 85012 Ansaugfilter www.larius.com ED. 03 - 09/2020 - Cod. 150163...

  • Seite 16: Komplettes Hydraulikgehäuse

    VIKING KOMPLETTES HYDRAULIKGEHÄUSE www.larius.com ED. 03 - 09/2020 - Cod. 150163...
  • Seite 17 VIKING Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 18711/1 Hydraulikgehäuse 32021 Scheibe 12475 Filtersatz 32020 Elastischer Ring 32033 Kolbeneinsatz 32019 Kolben 33002/4 Mutter 82005 Ölstopfen 33002/3 Feder 31128 Corteco 28x38x7 Hochtemperatur 33002/2 Ölverteiler 9308 Schraube M3x8 UNI 5931 33002/1 Membran 18716 Federkeil 31125 Lager...

  • Seite 18: Farbenkörperguss

    VIKING FARBENKÖRPERGUSS www.larius.com ED. 03 - 09/2020 - Cod. 150163...
  • Seite 19 VIKING Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 33000 Komplettes Farbenkörper 33015 Nippel 33001DX Farbenkörperguss Rechts 33012 1/4" Kupferscheibe 33001SX Farbenkörperguss Links 33013/3 O Ring 33007 Ø16 Kupferscheibe 33013 Rückkehrhahn 33006 33011 3/8"x1/4" Nippel Verbindungsstück des Hochdruckschläuches 33017 Komplettes Saugventil 33010 3/8"...

  • Seite 20: Rmotor

    VIKING MOTOR ELEKTROMOTOR Pos. Art.-Nr. Beschreibung 81001 Elektromotor 220V 50HZ 81002 Elektromotor 380V 50Hz Drehstrom 81003 Elektromotor 110V 60Hz 16071 Schaltkasten 86001 Kondensatoren 81012 Stiftschraube 81033 Scheibe 95158 Mutter www.larius.com ED. 03 - 09/2020 - Cod. 150163...
  • Seite 21 VIKING EXPLOSION MOTOR Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 4415 Benzinmotor 31111 Platte 12478 Motor distanzstuck 31110 Zahnkranz 32004 Schraube 31109 Lager 31116 Motorritzel 31128 Corteco 31115 Schiebe 54003 Schiebe 69011 Schraube 31106 Schraube 4019 Schraube 31107 Untersetzungsgehäuse 32028 Schiebe Federkeil www.larius.com ED.

  • Seite 22: Szubehör

    VIKING ZUBEHÖR PISTOLEN AT 300 HOCHDRUCK MANOMETER MANUELLE PISTOLE LX-T Art.-Nr. Beschreibung Art.-Nr. Beschreibung Art.-Nr. Beschreibung 11090 AT 300 1/4" 1147 Manometro alta pressione 14310 Düse 4 mm 11000 AT 300 M16x1,5 14311 Düse 6 mm 14312 Düse 8 mm FILTER FILTER PISTOLEN-KALKFILTER...
  • Seite 23 VIKING HOCHDRUCLSCHLAUCH 3/8” - ANTISTATISCHES DRUCK 3/16” - ANTIPULSATIONSSCHLAUCH 1/4” - M16X1,5 DRUCK MAX. 425 BAR M16X1,5 DRUCK MAX. 210 BAR M16X1,5 DRUCK MAX. 250 BAR Art.-Nr. Beschreibung Art.-Nr. Beschreibung Art.-Nr. Beschreibung 18063 7,5 mt 6164 5 mt 35013 5 mt 18064 10 mt 55050...
  • Seite 24 VIKING VERLÄNGERUNG Art.-Nr. Beschreibung 30 cm 40 cm 60 cm 80 cm 100 cm PLA 16X1,5 + BASE PLA 1/4'' + BASE SUPER SUPER FAST-CLEAN FAST-CLEAN Art.-Nr. Beschreibung Art.-Nr. Beschreibung Art. 16780: PAINT ROLLER TELESKOPISCHE mit : K11421 130 cm K11420 130 cm K11426 180 cm...
  • Seite 25 VIKING AIRLESS MEMBRANPUMPEN MIRO' Rif. 21500 GIOTTO Rif. 12450 DALI' Rif. 18900 www.larius.com ED. 03 - 09/2020 - Cod. 150163...

  • Seite 27: Konformitätserklärung

    VIKING KONFORMITÄTSERKLÄRUNG Der Hersteller LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY Tel: +39 0341 621152 Fax: +39 0341 621243 E-mail: larius@larius.com Erklärt unter eigener Verantwortung, dass das Produkt: VIKING Elektrische membranpumpe den folgenden Richtlinien: - EG-Richtlinie CE 2006/42 Maschinenrichtlinie - EG-Richtlinie UE 2014/30 Elektromagnetische Verträglichkeit (EMV) - EG-Richtlinie UE 2014/35 Niederspannung (LVD) sowie den folgenden...
  • Seite 28 LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY TEL. +39 0341 621152 - Fax +39 0341 621243 - larius@larius.com www.larius.com...
