Samoa LARIUS THOR Handbuch Für Betrieb Und Wartung

Elektrische kolbenpumpe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
w w w . l a r i u s . c o m
THOR
Elektrische
kolbenpumpe
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samoa LARIUS THOR

Inhaltszusammenfassung für Samoa LARIUS THOR

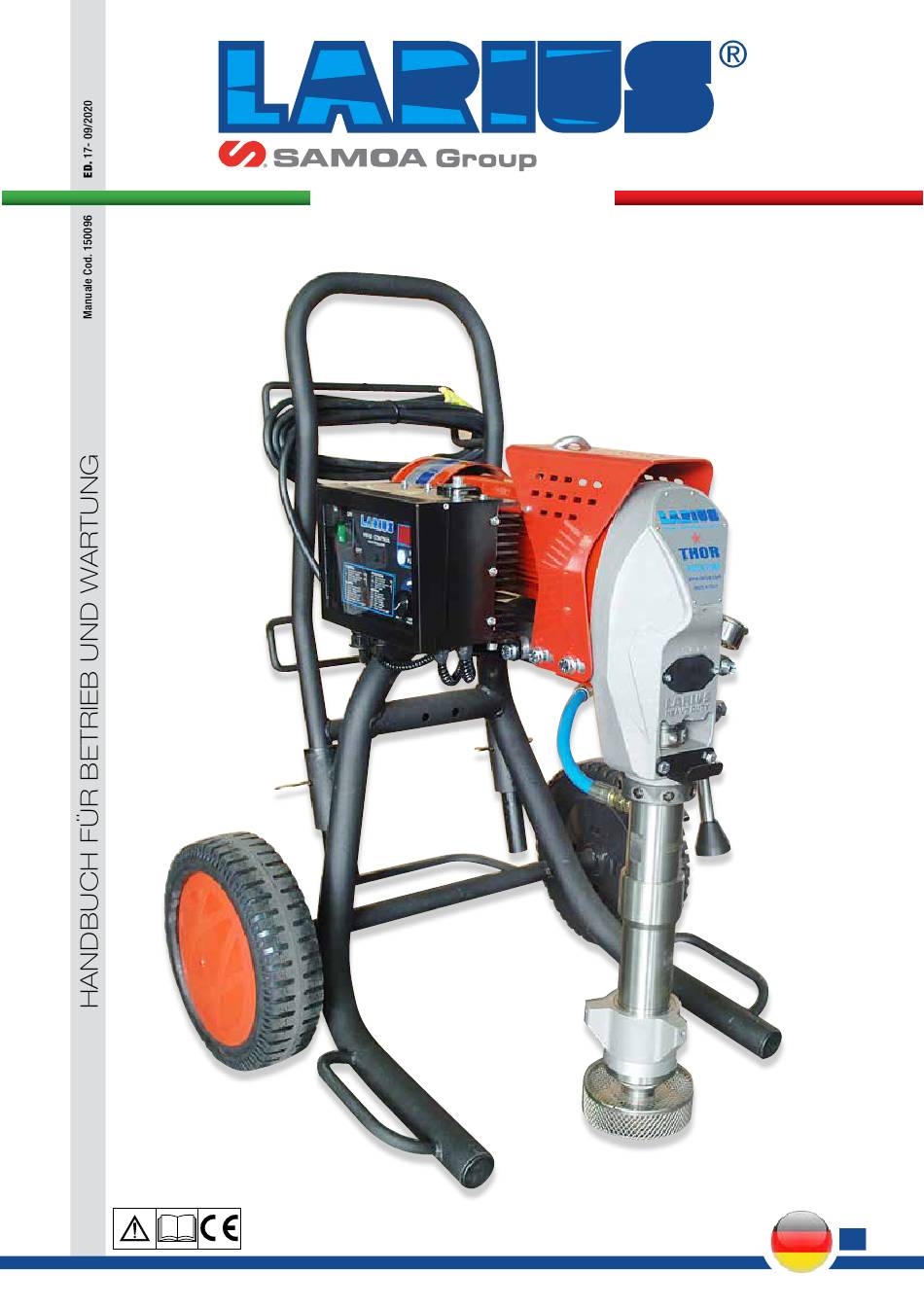

  • Seite 1 w w w . l a r i u s . c o m THOR Elektrische kolbenpumpe...
  • Seite 2 Bei diesem Handbuch handelt es sich um die deutsche Übersetzung des italienischen Original-Handbuchs. Der Hersteller übernimmt keinerlei Haftung für eine falsche Übersetzung der Anleitungen aus dem Italienischen. Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis.

  • Seite 3: Inhaltsverzeichnis

    THOR THOR Elektrische Kolbenpumpe INDEX WARNHINWEISE ................................2 FUNKTIONSWEISE ..............................3 TECHNISCHE DATEN ..............................4 BESCHREIBUNG DES GERÄTS ...........................5 TRANSPORT UND ENTFERNEN DER VERPACKUNG ....................8 GARANTIEBEDIGUNGEN ............................9 SICHERHEITSVORSCHRIFTEN ...........................9 EINSTELLUNG ................................10 BETRIEB ..................................14 REINIGUNG AM ARBEITSENDE ..........................17 GEWÖHNLICHE WARTUNG ............................22 STÖRUNGSTABELLE ..............................25 KORREKTE DEKOMPRESSION ..........................26 AUSTAUSCH DER DICHTUNGEN AM PUMPAGGREGAT ..................27 ERSATZTEILE VOLLSTÄNDIGE ELEKTRO-MECHANISCHE EINHEIT ....................36...

  • Seite 4: Awarnhinweise

    THOR WARNHINWEISE In der folgenden Tabelle wird die Bedeutung der in diesem Handbuch verwendeten Symbole erklärt, diese betreffen Verwendung, Erdung, Bedienung, Wartung und Reparatur dieses Geräts. • Bitte vor dem Gebrauch des Gerätes die Bedienungsanleitung aufmerksam lesen. • Unsachgemäßer Gebrauch kann Personen- oder Sachschäden verursachen. •...

  • Seite 5: Bfunktionsweise

    THOR FUNKTIONSWEISE Das Gerät THOR wird als “elektrische Kolbenpumpe” bezeichnet. Das Produkt wird angesaugt, zum Pumpenausgang gedrückt Eine elektrische Kolbenpumpe ist ein Gerät, das zur Hochdruc- und durch den Hochdruckschlauch zur Spritzpistole befördert. klackierung ohne die Hilfe von Luft verwendet wird (daher die Eine elektronische Vorrichtung neben der Reduzierbox ermöglicht Bezeichnung “airless”).

  • Seite 6: Ctechnische Daten

    THOR TECHNISCHE DATEN THOR ANSCHLUSSWERTE (einphasig)* 230V C.A. 50Hz MOTOGENERATOR ANSCHLUSSWERTE (einphasig) 9 Kw mit asynchronmotor MOTORLEISTUNG 2,8 kW MAX. BETRIEBSDRUCK 230 bar HÖCHSTLEISTUNG 7,5 L/min MATERIALAUSGANG M16 x 1,5 (M) GEWICHT 76 Kg SCHALLDRUCKPEGEL ≤ 60dB(A) MINDESTLÄNGE (A) 700 mm MINDESTHÖHE (B) 1000 mm HÖCHSTLÄNGE...

  • Seite 7: Dbeschreibung Des Geräts

    THOR BESCHREIBUNG DES GERÄTS Version mit kurzem Pumpenelement Schlauch anbringen Fig. 1D Pos. Beschreibung Pos. Beschreibung Elektrischer Motor Hochdruck-Ausgleichsschlauch Ø3/8” Druckwächter Umlaufschlauch Pumpaggregat Sicherheitsventil Umlaufventil www.larius.com ED. 17 - 09/2020 - Cod. 150096...
  • Seite 8 THOR Fig. 2D Pos. Beschreibung Pos. Beschreibung Ansaugfilter Erdkabel mit Klemme Manometer zur Druckkontrolle Kontrollgerät Airless-handspritzpistole L91X ON/OFF-schalter Sicherheitsfeststeller für drücker Schlauchanschluss www.larius.com ED. 17 - 09/2020 - Cod. 150096...

  • Seite 9: Fehlermeldungen

    THOR FEHLERMELDUNGEN Nach einer Fehlermeldung muss die Maschine ausgeschaltet und anschließend durch Schalter Wenn das aufzutragende Produkt aufgebraucht ist und die Pumpe (1) wieder eingeschaltet werden. „leer pumpt“, wird automatisch eine Mindesthubanzahl eingestellt. Bei jedem Ausschalten der Maschine bleiben die Die Funktion der Fehlermeldungen ist auf dem Schild in Feld (6) Kondensatoren ca.

  • Seite 10: Fehlerkennzeichen

    THOR TABELLE FEHLERMELDUNGEN Fehlerkennzeichen Art der Fehlermeldung Mögliche ursache Maximalstrom Die Spannungsaufnahme des Mechanischen und hydraulischen Motors ist zu hoch Zustand des Geräts kontrollieren. Eventuell eingreifen Temp. Ableitkörper D i e Te m p e r a t u r d e s Sauberkeit der ableitenden Oberflächen Abeitkörpers ist zu hoch...

  • Seite 11: Fgarantiebedigungen

    THOR GARANTIEBEDINGUNGEN • BEACHTEN SIE STETS DIE SICHERHEITSANWEISUNGEN UND EINSCHLÄGIGEN VORSCHRIFTEN. Die Bedingungen der Garantie finden in folgenden • H A LT E N S I E U N B E F U G T E P E R S O N E N V O M Fällen keine Anwendung: ARBEITSBEREICH FERN.

  • Seite 12: Heinstellung

    THOR Verwenden Sie NIEMALS Dichtmasse an den Überprüfen Sie stets die Verträglichkeit des zu Anschlußgewinden. E s w i r d e m p f o h l e n , a m verarbeitenden Produkts mit den Materialien der Pumpenausgang ein Hochdruckmanometer (siehe Seite einzelnen Geräteteile (Pumpe, Pistole, Schlauch und “Zubehör”) zum Ablesen des Materialdrucks zu befestigen.
  • Seite 13 THOR THOR MADE IN ITALY Voltaggio WWW.LARIUS.COM S e r i al Code 20705 1006 number Year 230Vac 50Hz 2.8Kw PRESSIONE MASSIMA 230 bar MAX PRESSURE 3335 PSI Fig. 3H Fig. 5H • Das elektrische Anschlußkabel des Geräts wird ohne Stecker Zur Vermeidung von Stromschlägen während der Demontage und geliefert.

  • Seite 14: Anschluss Des Geräts An Das Stromnetz

    THOR ANSCHLUSS DES GERÄTS AN DAS STROMNETZ • Saugeinheit anheben und in den Eimer mit Reinigungsflüssigleit eintauchen. • Klemme des Erdleiters anschließen. Vor dem Anschluss der Stromversorgung des Geräts sicherstellen, dass die Elektroanlage geerdet und vorschriftsmäßig ist. Sicherstellen, dass die beigelieferte Klemme (H4), die eine korrekte Erdung des Pumpenelements des Geräts gewährleistet, korrekt angebracht ist.

  • Seite 15: Produktvorbereitung

    THOR • Drehknopf zur Druckregulierung (H6) im Uhrzeigersinn bis auf „RÜCKLAUF UND REINIGUNG“ drehen (Tropfensymbol). Fig. 11H Versprühen Sie niemals Lösemittel in geschlossenen Räumen. Stellen Sie sich außerdem mit der Pistole in genügendem Rücklauf und Abstand zur Pumpe auf, um einen Kontakt der Reinigung Lösemitteldämpfe mit dem Elektromotor zu vermeiden.

  • Seite 16: Ibetrieb

    THOR Verwenden Sie keine Produkte, die halogenierte Kohlenwasserstoffe • Tauchen Sie die Ansaugleitung (I1) in den Produkteimer. (wie Methylenchlorid) enthalten. Diese Produkte können bei Berührung mit den Aluminiumteilen des Geräts gefährliche chemische Reaktionen mit Explosionsgefahr auslösen. FILTER (H9) WEGNEHMEN FÜR ZÄHFLÜSSIGE PRODUKTE.
  • Seite 17 THOR • Den Rücklaufhahn (I3) öffnen. über Tag Fig. 3I • Betätigen Sie den ON/OFF-Schalter (I4) des Geräts. Rücklauf und Reinigung Fig. 5I • Vergewissern Sie sich, dass das Produkt aus der Rücklaufleitung (I6) zurückläuft. • Rücklaufhahn (I3) schließen. Schluss Fig.

  • Seite 18: Einstellung Des Sprühstrahls

    THOR EINSTELLUNG DES SPRÜHSTRAHLS Richten Sie den Pistolenstrahl NIEMALS auf sich • Drehen Sie den Druckregler (I5) langsam im Uhrzeigersinn bis oder andere Personen. zum Erreichen des Druckwerts, der eine gute Atomisierung Er kann schwere Verletzungen verursachen. des Produkts gewährleistet. Begeben Sie sich bei Verletzungen durch den Pistolenstrahl unverzüglich in ärztliche Behandlung.

  • Seite 19: Jreinigung Am Arbeitsende

    THOR REINIGUNG AM ARBEITSENDE • Abzug der Spritzpistole gedrückt halten. • Rücklaufhahn (J3) öffnen, um den Restdruck abzulassen. REINIGUNG VON PRODUKTEN MIT LÖSUNGSMITTEL Sicherstellen, dass die Elektroanlage geerdet und vorschriftsmäßig ist. • Reduzieren Sie den Druck so weit wie möglich (Druckregler über Tag (J1) gegen den Uhrzeigersinn drehen).
  • Seite 20 THOR • Drehknopf zur Druckregulierung (J1) im Uhrzeigersinn bis auf • Rücklaufhahn (J3) schließen. „RÜCKLAUF UND REINIGUNG“ drehen (Tropfensymbol). Schluss Fig. 5J • Richten Sie die Pistole (J4) in den Sammelbehälter für Reini- gungsflüssigkeit (J5) um Produktreste zu entfernen halten Sie den Abzug gedrückt, bis Sie sehen, dass saubere Flüssigkeit austritt.
  • Seite 21 THOR • Heben Sie den Saugschlauch nochmals an und entfernen • Wird das Gerät voraussichtlich lange Zeit nicht gebraucht, Sie den Eimer mit Reinigungsflüssigkeit. empfiehlt es sich, leichtes Mineralöl in das Pumpenelement zu saugen und dort im Innern sowie im Schlauch zu belassen. •...

  • Seite 22: Reinigung Von Wasserlöslichen Produkten

    THOR Betätigen Sie den ON/OFF-Schalter (J2) auf dem Gehäuse • Ventil wieder einbauen, oberen Teil (J6) dabei des Elektromotors, um das Gerät abzustellen. vollkommen anschrauben. Fig. 10J • Im Fall der Reinigung von schweren Produkten (z.B. Gips, usw.), sollte die Reinigung mit fließendem Wasser erfolgen, das abgelassen wird, so dass keine Rückstände im Gerät bleiben.
  • Seite 23 THOR Betätigen Sie den ON/OFF-Schalter (J2) und drehen Sie • Saugschlauch anheben und den Produkteimer mit einem • leeren Eimer (J8) ersetzen. den Druckregler (J1) leicht im Uhrzeigersinn, so daß das Gerät bis zum Anlaufen des Motors arbeitet. • Einen Gummischlauch (J9) an einen Wasserhahn (J10) an- schließen und Eimer (J8) füllen. • Einen leeren Eimer zum Sammeln des Wassers (J11) unter die Rücklaufleitung (J12) stellen.

  • Seite 24: Kgewöhnliche Wartung

    THOR • Reinigungszyklus der Pumpe so lange laufen lassen, bis sauberes Wasser aus der Rücklaufleitung (J12) austritt. • Rücklaufhahn (J3) schließen. Schluss Fig. 15J • Ansaugleitung und Gummischlauch (J9) wieder anheben und Wassereimer (J8) entfernen. Fig. 17J • Jetzt Pistole (J4) in den Behälter (J5) richten und Abzug solange drücken, bis die verbliebene Reinigungsflüssigkeit •...

  • Seite 25: Kontrolle Des Wärmeaustausch-Radiators

    THOR KONTROLLE DES WÄRMEAUSTAUSCH-RADIATORS • Beigeliefertes Schmiermittel (K1) (Bestellnr. 16340) verwen- den, um das Gleiten des Kolbens in der Dichtungspackung zu erleichtern und Teile mit Luftkontakt schmieren. Wärmeaustauschradiator (K4) der Anschlussbox immer sauber halten, um einen korrekten Wärmeaustausch mit der Umwelt zu •...

  • Seite 26: Einfetten Des Getriebeschutzkastens

    THOR 3- Mit einer Fettpumpe über den Schmiernippel (K9) einfetten. EINFETTEN DES GETRIEBESCHUTZKASTENS Nach 100 Arbeitsstunden oder wenn die der Getriebeschutzka- sten andere Geräusche macht, muss über einen Schmiernippel geschmiert werden. Hierzu das Abdeckblech über dem Schmier- nippel abbauen. 1- Die hinteren Schrauben (K6) entfernen und die vorderen Schrauben (K7) der Abdeckung (K8) lösen.

  • Seite 27: Lstörungstabelle

    THOR STÖRUNGSTABELLE Störung Mögliche ursache Abhilfe Das Gerät setzt sich nicht in Betrieb Unzureichende Spannung; Anschluß an das Stromnetz überprüfen; Starker Spannungsabfall im Netz; Verlängerungskabel überprüfen; On/Off-Schalter ausgeschaltet; Prüfen, ob der On/Off-Schalter auf "On" steht, und den Druckregler leicht im Uhrzeigersinn drehen; Defekter Druckwächter;...

  • Seite 28: Mkorrekte Dekompression

    THOR KORREKTE DEKOMPRESSION • Entlastungsventil (M2) immer im Gegenuhrzeigersinn öffnen, Sicherstellen, dass die Elektroanlage geerdet und um den Restdruck abzulassen. vorschriftsmäßig ist. • Richten Sie die Pistole auf den Materialsammelbehälter (M3) • Drehknopf zur Druckregulierung auf Null stellen. und betätigen Sie den Drücker, um den Druck abzulassen. Danach verriegeln Sie den Sicherheitsfeststeller (M4) wieder.

  • Seite 29: Naustausch Der Dichtungen Am Pumpaggregat

    THOR AUSTAUSCH DER DICHTUNGEN AM PUMPAGGREGAT Bei jedem Gebrauch der Maschine kontrollieren, dass keine Materialaustritt auf dem Schraubring erkennbar ist. Rif. 20213 Wenn Materialaustritt festgestellt wird, während des Betriebs der Pumpe beim eingestellten Druck, wie folgt vorgehen: • Der Austausch sollte nach erfolgter Reinigung des Geräts vorgenommen werden.

  • Seite 30: Pit Stop Wartung

    THOR Untere Dichtung • Kolbenstange (N10) herausziehen und den Pumpmantel (N11) herausnehmen; aufgeweitete Seite Fig. 6N PIT STOP WARTUNG Die zum Auswechseln der oberen und unteren Dichtungen notwendige Zeit beträgt etwa 20 Minuten. • Unteren Teil des Pumpenelements (N9) in einen Schraubstock spannen und mit einem 60er Schraubschlüssel abschrauben;...
  • Seite 31 THOR • Mit einem Schlüssel 22 untere Stange (N13) lösen; • Stangenventil (N15), ganz ausschrauben, Unversehrtheit der Oberfläche des Kugelsitzes (N16), auf dem die Kugel (N17) liegt, prüfen. Falls sie abgenutzt sind, ersetzen; Fig. 10N • Die beiden offenen Dichtungsringe (N14) mit einem Schrau- benzieher entfernen und ersetzen;...
  • Seite 32 THOR Obere Dichtung • Dichtungsschraubring (N19) entfernen; Fig. 19N • Den zweiten Ring (N23) unter Ring (N22) mit einem Schrau- benzieher entfernen und einen neuen Ring (N23) an dieselbe Stelle einsetzen; Fig. 16N • Entfernen ring (N20); Fig. 20N Bei der Positionierung des Rings (N22) während der Montage besonders sorgfältig vorgehen.
  • Seite 33 THOR O-Ringe (N24 und N27) des Bodenventils (N25) und • Dichtungsring (N26) entfernen und gegebenenfalls ersetzen. Komponenten in der richtigen Reihenfolge wieder zusam- mensetzen (siehe Foto); Fig. 24N • Mantel-Kolbendichtung (N28) entfernen und durch eine neue ersetzen; Fig. 22N Der Kugelsitz (N16) ist auf der Seite, auf der die Kugel (N17) aufliegen soll, aufgeweitet.
  • Seite 34 THOR • Mantel (N29) unter Verwendung eines Pinsels mit Fett sch- mieren; Aufgeweitete Seite auf dem Mantel Fig. 26N • Mantel (N29) in die untere Pumpeinheit (N30) einsetzen; Fig. 28N Der Pumpmantel hat auf einer Seite eine Erwei- • Komplettes Bodenventil (N25) mit der Manteleinheit (N28) terung (N31), um die Kopplung mit der Stangen- verschrauben;...
  • Seite 35 THOR Oberen Kranz (N37) mit Öl (N38) (Bestellnr. 16340) schmieren; • Beim Wiedereinbau des Pumpenelements muss sich die • Stange am oberen Höchstpunkt befinden. • Stange in das Pleuel einführen und Befestigungsstift (N6) einsetzen. Fig. 30N • Pumpkörper bis zum Anschlag einschrauben und falls der Anschluss der Zulaufleitung nicht korrekt orientiert ist, Fig.
  • Seite 36 THOR www.larius.com ED. 17 - 09/2020 - Cod. 150096...

  • Seite 37: Ersatzteile

    THOR ERSATZTEILE Elektromotor Vollständige Elektro-Mechanische Druckkontrolleinrichtung seite 51 einheit seite 36 seite 44 Elektrosteuerung selte 50 Filter, komplett seite 42 Behälter pag. 48 Fahrwagen seite 46 Zubehör seite 51 Langes Pumpenelement kom- plett seite 38 Kurzes Pumpenelement A n s a u g - u n d R ü c k l a u f e i n h e i t f ü r für Standardprodukte Standardprodukte seite 40...

  • Seite 38: Ovollständige Elektro-Mechanische Einheit

    THOR VOLLSTÄNDIGE ELEKTRO-MECHANISCHE EINHEIT Fig. 1O www.larius.com ED. 17 - 09/2020 - Cod. 150096...
  • Seite 39 THOR Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 20241 Elektrischer Motor 220V 50Hz 20212 Dosenträgerblatt 37177 Schrauben 69011 Schraube 34009 Scheibe 20202 Reduzierdeckel 20250 Lager komplett 20267 Deckel Gesamteinheit 20253 Lager 20268 Schraube 20254 Lager 20270 Schmiernippel 20257 Lager 20214 Sperrring 69107...

  • Seite 40: Planges Pumpenelement Komplett

    THOR LANGES PUMPENELEMENT KOMPLETT ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Lato svasatura Fig. 1P www.larius.com ED. 17 - 09/2020 - Cod. 150096...
  • Seite 41 THOR Pos. Art. - Nr. Beschreibung Menge Pos. Art. - Nr. Beschreibung Menge Langes Pumpenelement komplett 20107 Oberere Stange 20100 schwere Produkte 20137 Stangeneinheit schwere Produkte 20101 Ansaugfilter 20146 Stangeneinheit Standardprodukte 20130 Zusammengesetztes Ventil 20108 Mantel 19296 Dichtungen 20109 Dichtung Mantel-Zylinder 20131 O-Ring 20110...

  • Seite 42: Qkurzes Pumpenelement Für Standardprodukte

    THOR KURZES PUMPENELEMENT FÜR STANDARDPRODUKTE ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. ORDNUNGSGEMÄS- PROFIL RIEGELBOLZEN SE MONTAGE Bez. 20144 DIS. ST 117 SW KOMBINIERT MIT VERLÄNGERUNG FÜR VER- ANSAUGROHR TYP GIOT- SION MIT BENZINMOTOR IN TO BEZ.
  • Seite 43 THOR Pos. Art. - Nr. Beschreibung Menge 20142 Kurzes Pumpelement komplett 96099 Dichtungsmantel 19295 Sauganschluss 20172 Anschluss 90° 20130 Zusammengesetztes Ventil 20102 Fußventilgehäuse 20103 Blockierschraubring 81009 Stift 19296 Dichtungen 20131 O-Ring 20143 Gruppe Kugelsitz 19298 Aufnahme für Kugelsitz 95023/1 Kugelsitz 20148 Kugel 19297...

  • Seite 44: Filter Komplett

    THOR FILTER KOMPLETT: Art-Nr. 37410 ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Fig. 1R Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 96205 Stift Gc 1/4 x 10 96207 Siebhalterung 96206 Niple M-M 1/4” - M16 x 1.5 95218 Filtersieb 96204...

  • Seite 45: Sansaug- Und Rücklaufeinheit Für Standardprodukte

    THOR ANSAUG- UND RÜCKLAUFEINHEIT FÜR STANDARDPRODUKTE ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Fig. 1S Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 3373 Reduzierstück Umlaufschlauch+Sicherheitsleitung+ 20550 1+1+1 Absaugrohr 3387 Anschluss 18377 Reduzierstück 18350 Dispersionglocke 18378 Drehbarer Anschluss...

  • Seite 46: Tdruckkontrolleinrichtung

    THOR DRUCKKONTROLLEINRICHTUNG Fig. 1T www.larius.com ED. 17 - 09/2020 - Cod. 150096...
  • Seite 47 THOR Pos. Art.-Nr. Beschreibung Menge 20400 Kompletteinheit 20401 Kontrollsperre 20457 Digitaldruckwächter 20402 Schutzart 20450 Kabelhalter 20436 Schraube 20452 Stopfen Gj 3/8 Sechskantkopf a.p. 20430 Schraube 96255 Anschluss AP 20460 Sperrverbindung 20418 Sicherheitsablassleitung 20451 Knie AP 33035 Hahn AP FF 1/2” Kugel 20403 Knie Gesamteinheit 20412...

  • Seite 48: Ufahrwagen

    THOR FAHRWAGEN ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Fahrwagen in höchster Position Fahrwagen in Kompaktposition Fig. 1U Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 20300 Kompletter Wagen 18902 Splint 20301 Henkel 20305 Radhaltescheibe 95159 Rohrstöpsel...

  • Seite 50: Vbehälter

    THOR BEHÄLTER ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Fig. 1V www.larius.com ED. 17 - 09/2020 - Cod. 150096...
  • Seite 51 THOR Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 20326 Behälter 20336 Distanzstuck 20329 Deckel 20333 Losrolle 20320 Henkel 20334 Motorrolle 20321 Innenhalter 20332 linkes Widerlager 20330 Dichtung 91062 Schraube 20322 Aussenhalter 20337 Buchse 20327 Wagen 21683 Splint 8385 Schraube 20335 Hebel 34009...

  • Seite 52: Welektrosteuerung

    THOR ELEKTROSTEUERUNG ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Rif. 20350 220V - 50Hz Fig. 1W Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 20350 Kompletter Elektronikgerätekasten 34009 Schorr Scheibe ø 8 5933 Schalter 34008 Schraube M8x20 UNI 5931 20355...

  • Seite 53: Xelektromotor

    THOR ELEKTROMOTOR ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. UNTERBRECHEN SIE VOR DER ÜBERPRÜFUNG ODER DEM AUSTAUSCH DER BÜRSTEN DIE STROMVERSORGUNG. • Kontrollieren Sie regelmäßig den einwandfreien Zustand des Ritzels (mindestens alle 1000 Betriebsstunden). •...

  • Seite 54: Yelektrischer Schaltplan

    THOR ELEKTRISCHER SCHALTPLAN BLAU BRAUN GELB/GRUEN GELB/GRUEN BLAU BRAUN Fig. 1Y www.larius.com ED. 17 - 09/2020 - Cod. 150096...

  • Seite 55: Zzubehör

    THOR ZUBEHÖR ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. FILTER L91X Art.-Nr. Beschreibung Art.-Nr. Beschreibung 20101 Filter 11180 L91X 1/4” 11120 L91X M16x1,5 HOCHDRUCLSCHLAUCH 3/8” - ANTISTATISCHES DRUCK 3/16” ANTIPULSATIONSSCHLAUCH 1/4” M16x1,5 Druck max. 425 bar M16x1,5 Druck max.
  • Seite 56 THOR SUPER FAST-CLEAN SUPER FAST-CLEAN DÜSE Code 18280: DICHTUNG Code 18270: SUPER FAST-CLEAN base UE 11/16x16 Code Düse SFC07-20 SFC19-60 SFC29-80 SFC07-40 SFC21-20 SFC31-40 SFC09-20 SFC21-40 SFC31-60 SFC09-40 SFC21-60 SFC31-80 SFC11-20 SFC23-20 SFC33-40 SFC11-40 SFC23-40 SFC33-60 HOCHDRUCK MANOMETER SFC13-20 SFC23-60 SFC33-80 Art.-Nr.
  • Seite 57 THOR Art.-Nr. Beschreibung Reparatursatz komplett 40109 Art.-Nr. Beschreibung Art.-Nr. Beschreibung Bausatz bodenventildichtung Bausatz bodenventildichtung 20170 20171 schwere produkte standardprodukte Art.-Nr. Beschreibung Art.-Nr. Beschreibung Bausatz dichtungen komplett Bausatz mantel-kolben 20173 20174 www.larius.com ED. 17 - 09/2020 - Cod. 150096...
  • Seite 58 THOR VERLÄNGERUNG Art. Beschreibung 30 cm 40 cm 60 cm 80 cm 100 cm PLA 16X1,5 + BASE PLA 1/4'' + BASE SUPER FAST-CLEAN SUPER FAST-CLEAN Art. Beschreibung Art. Beschreibung K11421 130 cm K11420 130 cm K11426 180 cm K11425 180 cm K11431 24 cm...

  • Seite 59: Aa Versionen

    THOR VERSIONEN Fig. 1AA Art. - Nr. Beschreibung 20705 Thor mit Saugrohr ohne Zubehör 20725 Thor mit Saugrohr mit Zubehör 20700 Thor mit Saugschlauch und Ansaug-System des rücklaufenden Materials 20720 Thor mit Saugschlauch und Ansaug-System des rücklaufenden Materials + Zubehör www.larius.com ED.

  • Seite 61: Konformitätserklärung

    THOR KONFORMITÄTSERKLÄRUNG Der Hersteller LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY Tel: +39 0341 621152 Fax: +39 0341 621243 E-mail: larius@larius.com Erklärt unter eigener Verantwortung, dass das Produkt: THOR Elektrische Kolbenpumpe den folgenden Richtlinien: - EG-Richtlinie CE 2006/42 Maschinenrichtlinie - EG-Richtlinie UE 2014/30 Elektromagnetische Verträglichkeit (EMV) - EG-Richtlinie UE 2014/35 Niederspannung (LVD) sowie den folgenden...
  • Seite 62 LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY TEL. +39 0341 621152 - Fax +39 0341 621243 - larius@larius.com www.larius.com...
