Inhaltszusammenfassung für Samoa LARIUS MIRO

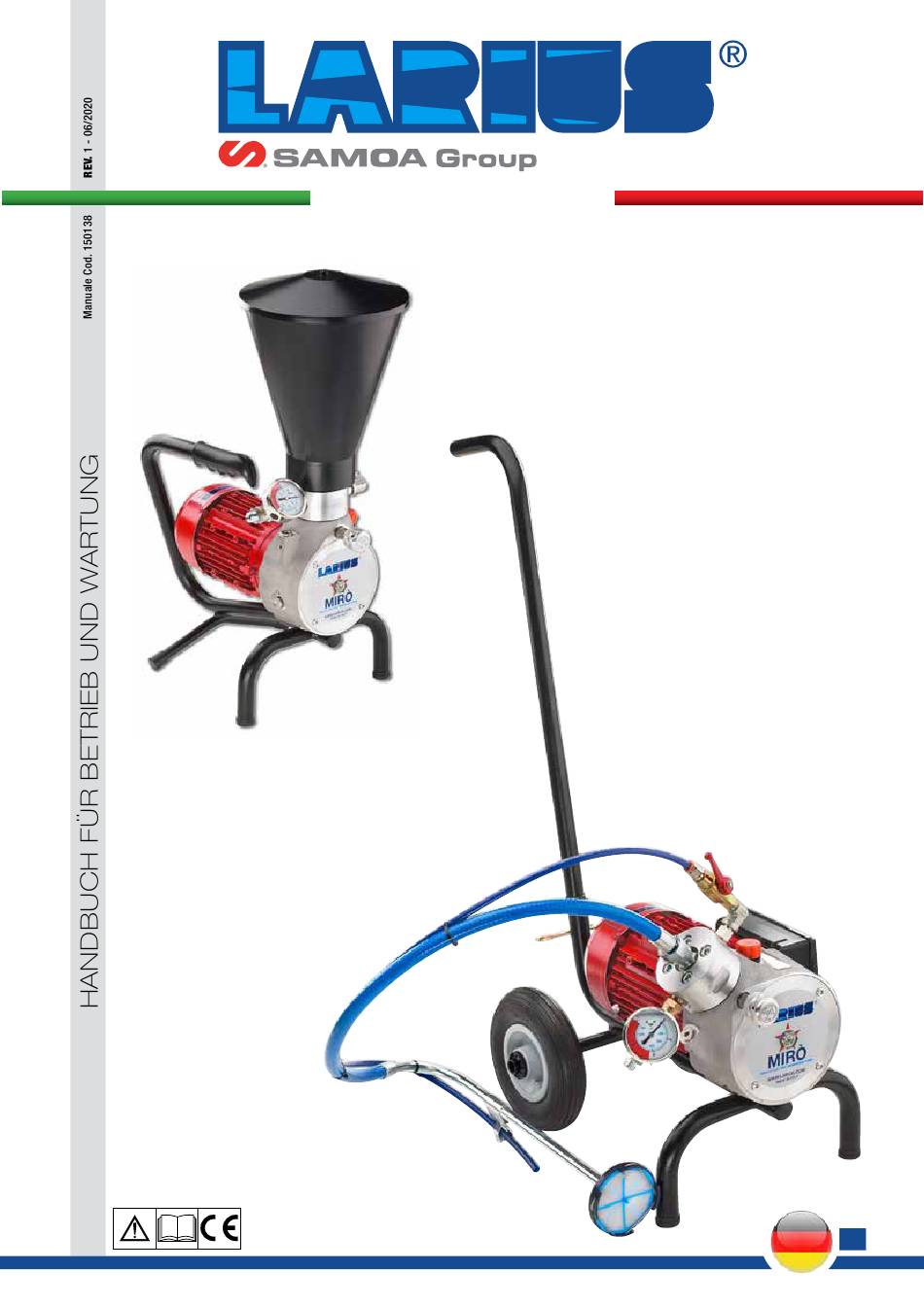

- Seite 1 w w w . l a r i u s . c o m Miro' Elektrische membranpumpe...
- Seite 2 Bei diesem Handbuch handelt es sich um die deutsche Übersetzung des italienischen Original-Handbuchs. Der Hersteller übernimmt keinerlei Haftung für eine falsche Übersetzung der Anleitungen aus dem Italienischen. Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis.
-
Seite 3: Inhaltsverzeichnis
Miro' Miro' Elektrische membranpumpes INDEx WARNHINWEISE ..............................p. 2 FUNKTIONSWEISE ..............................P. 3 TECHNISCHE DATEN ............................P. 4 BESCHREIBUNG DES GERÄTS ..........................P. 5 TRANSPORT UND ENTFERNEN DER VERPACKUNG ..................P. 7 GARANTIEBEDINGUNGEN ............................ P. 7 SICHERHEITSVORSCHRIFTEN ..........................P. 7 EINSTELLUNG ............................... -
Seite 4: Awarnhinweise
Miro' WARNHINWEISE In der folgenden Tabelle wird die Bedeutung der in diesem Handbuch verwendeten Symbole erklärt, diese betreffen Verwendung, Erdung, Bedienung, Wartung und Reparatur dieses Geräts. • Bitte vor dem Gebrauch des Gerätes die Bedienungsanleitung aufmerksam lesen. • Unsachgemäßer Gebrauch kann Personen- oder Sachschäden verursachen. •... -
Seite 5: Bfunktionsweise
Miro' FUNKTIONSWEISE Das Gerät LARIUS MIRÓ wird als „elektrische Membranpumpe“ Das Produkt wird angesaugt, zum Ausgang der Pumpe bezeichnet. Eine elektrische Membranpumpe ist ein Gerät, das gedrückt und durch den Schlauch zu den Pistolen geleitet. Ein zur Hochdrucklackierung ohne die Hilfe von Luft verwendet wird Hydraulikventil am Kopf des Hydraulikgehäuses ermöglicht (daher die Bezeichnung „airless“). -
Seite 6: Ctechnische Daten
Miro' TECHNISCHE DATEN MIRÒ auf Fahrwagen MIRÒ auf Gestell ANSCHLUSSWERTE* 230V 50Hz 230V 50Hz MOTORLEISTUNG 0,75 kW 0,75 kW MOTORLEISTUNG 115 VAC (60Hz) 115 VAC (60Hz) 400 VAC (50Hz) 400 VAC (50Hz) MAX. BETRIEBSDRUCK 220 bar 220 bar HÖCHSTLEISTUNG 2,2 L/min 2,2 L/min GEWICHT 23 Kg... -
Seite 7: Dbeschreibung Des Geräts
Miro' BESCHREIBUNG DES GERÄTS MIRÓ WAAGERECHTANSAUGUNG Zahl 1D Pos. Beschreibung Pos. Beschreibung Gestell Gehäuse Farbe Elektrischer Motor / Explosionsmotor Ansaug- und Rücklaufrohre Hochdruckmanometer Rücklaufrohre Druckregelventil Pistole LARIUS AT 250 Hydrauliköl - Einfüllstopfen Hochdruck - Zuleitungsrohr Hydraulikgehäuse Rücklaufventil www.larius.com REV. 1 - 06/2020 - Cod. 150138... - Seite 8 Miro' MIRÓ SENKRECHTANSAUGUNG Zahl 2D Pos. Beschreibung Pos. Beschreibung Elektrischer Motor / Explosionsmotor Tank Hochdruckmanometer Rücklaufventil Druckregelventil Rücklaufrohre Hydrauliköl - Einfüllstopfen Anschluss Einlaufschlauch Hydraulikgehäuse Zuleitungsrohr Gehäuse Farbe Pistole LARIUS AT 250 www.larius.com REV. 1 - 06/2020 - Cod. 150138...
-
Seite 9: Transport Und Entfernen Der Verpackung
Miro' TRANSPORT UND ENTFERNEN SICHERHEITSVORSCHRIFTEN DER VERPACKUNG • DER ARBEITGEBER HAT DAS PERSONAL ÜBER DIE UNFALLGEFAHREN, DIE EINRICHTUNGEN ZUM SCHUTZ • Beachten Sie bei der Handhabung genau die Schriftzeichen DES BEDIENUNGSPERSONALS, DIE ALLGEMEINEN REGELN und Symbole auf der Außenverpackung. FÜR DIE UNFALLVERHÜTUNG DER INTERNATIONAL •... -
Seite 10: Heinstellung
Miro' • ÜBERPRÜFEN SIE VOR DEM GEBRAUCH DES GERÄTES • Versuchen Sie niemals, durch Ziehen am Kabel das Gerät zu SÄMTLICHE ANSCHLÜSSE ZWISCHEN PUMPE, SCHLAUCH transportieren oder den Netzstecker abzuziehen. Schützen UND PISTOLE UND ZIEHEN SIE DIESE GEGEBENENFALLS Sie das Kabel vor Hitze, Mineralölen und scharfen Kanten. FEST. -
Seite 11: Reinigung Des Neuen Geräts
Miro' Stellen Sie den Druckregler (H4) auf “MIN” (gegen den • Das elektrische Anschlußkabel (H2) des Geräts wird ohne • Stecker geliefert. Verwenden Sie einen Elektrostecker, der Uhrzeigersinn drehen). die Erdung der Anlage gewährleistet. Lassen Sie den Stecker von einem Elektriker oder einem anderen Fachmann an das Kabel anschließen. - Seite 12 Miro' • Den Rücklaufhahn (H7) öffnen. • Richten Sie die Pistole auf einen Sammelbehälter (H8) und halten Sie (zum Ausstoßen des vorhandenen Öls) den Drücker so lange gedrückt, bis sauberes Lösemittel austritt. Lassen Sie nun den Drücker wieder los. Öffnen Zahl 7H •...
-
Seite 13: Lackvorbereitung
Miro' • Das Gerät ist nun betriebsbereit. Bei der Verwendung von • Den Rücklaufhahn (I2) öffnen. wasserlöslichen Lacken sollte neben der Reinigung mit Betätigen Sie den ON/OFF-Schalter des Geräts und drehen • Lösemittel eine Reinigung zuerst mit Seifenwasser und dann Sie den Druckregler (I3) leicht im Uhrzeigersinn, so daß... -
Seite 14: Einstellung Des Sprühstrahls
Miro' REINIGUNG AM ARBEITSENDE • Reduzieren Sie den Druck so weit wie möglich (Druckregler (J1) gegen den Uhrzeigersinn drehen). Zahl 1J • Betätigen Sie den ON/OFF-Schalter (J2) auf dem Gehäuse des Elektromotors, um das Gerät abzustellen. Zahl 5I • Die Pumpe ist jetzt betriebsbereit. EINSTELLUNG DES SPRÜHSTRAHLS •... - Seite 15 Miro' • Richten Sie die Pistole (J5) auf den Sammelbehälter (J6) und halten Sie zum Ausstoßen des verbliebenen Materials den Drücker so lange gedrückt, bis sauberes Lösemittel austritt. Lassen Sie nun den Drücker wieder los. Öffnen Zahl 3J Bei der waagerechten Version muss man den Saugschlauch anheben und den Produkteimer mit dem des Lösungsmittels austauschen (achten Sie darauf, dass dieses mit dem verwendeten...
-
Seite 16: Kgewöhnliche Wartung
Miro' REINIGUNG DES DRUCKVENTILS GEWÖHNLICHE WARTUNG Falls das Gerät das Material schwer ansaugt, Kompressionsventil WIEDERAUFFÜLLEN DES HYDRAULIKÖLS (K3) ausbauen und mit spezifischen Lösungsmitteln je nach Bei jedem Start den Stand des Hydrauliköls durch die Kontrol- verwendeter Lackart reinigen. lanzeige an der Seite des Hydraulikgehäuses kontrollieren (K1); gegebenenfalls den Füllstand mit “Hydrauliköl Typ AGIP OSO 46”... - Seite 17 Miro' Dichtwirkung der Kugel an ihrem Sitz auf folgende Weise prüfen: • Ventil (K3) umdrehen; Zahl8K • Falls nach einigen Minuten Lösungsmittel aus den unteren Zahl 6K Öffnungen ausgetreten ist, muss das Ventil durch ein neues ersetzt werden; • Lösungsmittel in die Rinne des Kugelsitzes eingeben; VENTIL AUSWECHSELN Lösungsmittel...
-
Seite 18: Wechsel Des Hydrauliköls
Miro' WECHSEL DES HYDRAULIKÖLS Nach den ersten 100 Betriebsstunden das Öl der Pumpe wechseln; Filter • Das alte Öl mittels des Deckels (K4), der sich am unteren Teil des Pumpengehäuses befindet, ablassen. • Verschlissene Dichtungen des Deckels reinigen und eventuell ersetzen. -
Seite 19: Reinigung Der Lüfterhaube Zur Motorkühlung
Miro' REINIGUNG DER LÜFTERHAUBE ZUR MOTORKÜHLUNG Regelmäßig die Schutzhaube (K6) des Lüfters zur Motorkühlung und die Kühlrippen des Motors reinigen, um eine optimale Kühlung sicherzustellen. Zahl15K ACHTUNGSSCHILDER ® ® Apparecchi per verniciatura Paint spraying units ATTENZIONE WARNING UTILIZZARE GRUPPI ELETTROGENI USE POWER UNITS WITH CON ALTERNATORE ASINCRONO ASYNCHRONOUS ALTERNATOR... -
Seite 20: Mstörungstabelle
Miro' STÖRUNGSTABELLE Störung Mögliche ursache Abhilfe Das Gerät setzt sich nicht in Betrieb Unzureichende Spannung; Anschluß an das Stromnetz überprüfen; Starker Spannungsabfall im Netz; Verlängerungskabel überprüfen; On/Off-Schalter ausgeschaltet; Prüfen, ob der On/Off-Schalter auf "On" steht, und den Druckregler leicht im Uhrzeigersinn drehen;... -
Seite 21: Nkorrekte Dekompression
Miro' KORREKTE DEKOMPRESSION • Ziehen Sie den Netzstecker (N4). • Verriegeln Sie den Sicherheitsfeststeller (N1) der Pistole. Steller verriegeln Zahl4N Steller entriegeln • Entriegeln Sie den Sicherheitsfeststeller (N1). Richten Sie die Pistole auf den Materialsammelbehälter und betätigen Sie Zahl1N den Drücker, um den Druck abzulassen. Danach verriegeln Sie den Sicherheitsfeststeller wieder. -
Seite 23: Ersatzteile
Miro' ERSATZTEILE Set wagen seiten 28-29 Komplettes hydraulikgehäuse seite 22 Gehäuse farbe komplett seite 24 Kompletter körper benzinmaschine seite 30 Waagerechtes ansaugsistem seite 27 Senkrechtes ansaugsystem seite 26 Gehäuse farbe komplett seite 24 Komplettes hydraulikgehäuse seite 22 www.larius.com REV. 1 - 06/2020 - Cod. 150138... -
Seite 24: Okomplettes Hydraulikgehäuse
Miro' KOMPLETTES HYDRAULIKGEHÄUSE ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. www.larius.com REV. 1 - 06/2020 - Cod. 150138... - Seite 25 Miro' Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 21520 Elektromotor 240V-50Hz 20F 32015/2 Elastischer Ring 21521 Elektromotor 120V-60Hz 20G 32015/3 51006 Schalter 32016 Justiersperre 21522 Motorkondensator 440V - 16µf 32017/2 Feder 21523 Motorkondensator 440V - 32µf 20L 32017/1 Knopf 34020 Niete 16308...
-
Seite 26: Pgehäuse Farbe Komplett
Miro' GEHÄUSE FARBE KOMPLETT ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. www.larius.com REV. 1 - 06/2020 - Cod. 150138... - Seite 27 Miro' Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 33010 Scheibe 21620 Set für Schwerkraftmodell 53006 Feder 21625 Set für Ansaugmodell 33029 Federsitz 21635 Farbkörper 33028 Kugel 95284 Anschluss 21637 Set Ventilgehäuse 53001 Membranstärke 33027 Kugelsitz 33011 Anschluss 21590 Set Ansaugventil 33012 Scheibe 1/4"...
-
Seite 28: Qsenkrechtes Ansaugsystem
Miro' SENKRECHTES ANSAUGSYSTEM ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 18569 Umlaufschlauch 35007 Größfilter 35103 Behälter 55000 Deckel 35006 Feinfilter 35101 Behältersatz www.larius.com REV. 1 - 06/2020 - Cod. 150138... -
Seite 29: Rwaagerechtes Ansaugsystem
Miro' WAAGERECHTES ANSAUGSYSTEM ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Pos. Art.-Nr. Beschreibung Menge 21645 Ansaugsystem 21646 Absaugrohr 18170 Umlaufschlauch 18095 Blockierfeder 21647 Ansaugfilter 16066 Nuss mit Frühling www.larius.com REV. 1 - 06/2020 - Cod. 150138... -
Seite 30: Sset Wagen
Miro' SET WAGEN ATTENZIONE : per ogni particolare richiesto indicare sempre il codice e la quantità. SET FAHRWAGEN Pos. Art.-Nr. Beschreibung Menge 21680 Komplettset 12454 Schwingungsdämpfer 21652 Gewindestopfen 69014 Schraube 21681 Schiebe 91047 Sperrscheibe 21682 Reifen 21683 Spilnt 21688 Stöpfen 21685 Manico di presa 34012... -
Seite 31: Fahrwagen Für Benzinmotor
Miro' FAHRWAGEN FÜR BENZINMOTOR Pos. Art.-Nr. Beschreibung Menge Pos. Art.-Nr. Beschreibung Menge 18911 Kompletter Wagen 18902 Buchse 12454 Schwingungsdämpfender Fuß 18914 Buchse 12473 Gewindestopfen 95159 Henkel 18913 Sprengschiebe 18912 Griff 37218 Splint 8043 91047 Radhaltescheibe www.larius.com REV. 1 - 06/2020 - Cod. 150138... -
Seite 32: Tkompletter Körper Benzinmaschine
Miro' KOMPLETTER KÖRPER BENZINMASCHINE ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. www.larius.com REV. 1 - 06/2020 - Cod. 150138... - Seite 33 Miro' Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 21693 Federkeil 4319 Motor 21690 Verbindungsverlängerung 4237M Motor distanzstuck 31125 Lager 4244M Bearbeiteter Nippel 21691 Verbindungsflansch 18935 Schraube 81107 Stoßdämpfer 34009 Schiebe 95156 Schraube 4238M Distanzstuck 81033 Schiebe 4233 Stift 95158 Mutter 4239M Zahnritzel 21692 Befestigungsplatte...
-
Seite 34: Uzubehör
Miro' ZUBEHÖR PISTOLEN-KALKFILTER Code 11039: Grün (30M) - Code 11038: Weiss (60M) Code 11250: AT 250 1/4" Code 11037: Gelb (100M) - Code 11019: Rot (200M) Code 11200: AT 250 M16x1,5 MX 750 MX 1000 E MX 1100 E Code 217550: MX 750 - Code 217560: MX 1000 E - Code 217570: MX 1100 E FALLBEHÄLTER SET ANSAUGGLOCKE Code 35004: FILTERGLOCKE - Code 35006: FILTER 100 MESH... - Seite 35 Miro' HOCHDRUCLSCHLAUCH 3/8" - M16x1,5 Druck max. 425 bar ANTISTATISCHES DRUCK 3/16" - M16x1,5 Druck max. 210 bar Code 18063: 7,5 mt Code 6164: 5 mt Code 18064: 10 mt Code 55050: 7,5 mt Code 18065: 15 mt Code 35018: 10 mt ANTIPULSATIONSSCHLAUCH 1/4"...
-
Seite 36: Verlängerung
Miro' VERLÄNGERUNG Art. 153: cm 30 -Art. 153: cm 40 Art. 155: cm 60 - Art. 158: cm 80 - Art. 156: cm 100 PLA 1/4” + BASE SUPER FAST-CLEAN Art. K11446-K11441-K11436: cm 240-180-130 PLA M16x1,5 + BASE SUPER FAST-CLEAN Art. - Seite 37 Miro' Art. 21590: ANSAUGVENTILSET KOMPLETT Art. 21613: DRUCKVENTIL KOMPLETT Art. 40130: MEMBRANSET KOMPLETT www.larius.com REV. 1 - 06/2020 - Cod. 150138...
-
Seite 38: Vversionen
Miro' VERSIONEN Rif. 21500: MIRÒ AUF FAHRWAGEN OHNE ZUBEHÖR Rif. 21501: MIRÒ AUF FAHRWAGEN MIT ZUBEHÖR Rif. 21564: MIRÒ AUF GESTELL OHNE ZUBEHÖR Rif. 21565: MIRÒ AUF GESTELL MIT ZUBEHÖR www.larius.com REV. 1 - 06/2020 - Cod. 150138... - Seite 39 Miro' AIRLESS MEMBRANPUMPEN VIKING Rif. 18741 DALI' Rif. 18900 GIOTTO Rif. 12450 www.larius.com REV. 1 - 06/2020 - Cod. 150138...
-
Seite 41: Konformitätserklärung
Miro' KONFORMITÄTSERKLÄRUNG Der Hersteller LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY Tel: +39 0341 621152 Fax: +39 0341 621243 E-mail: larius@larius.com Erklärt unter eigener Verantwortung, dass das Produkt: MIRO' Elektrische membranpumpes den folgenden Richtlinien: - EG-Richtlinie CE 2006/42 Maschinenrichtlinie - EG-Richtlinie UE 2014/30 Elektromagnetische Verträglichkeit (EMV) - EG-Richtlinie UE 2014/35 Niederspannung (LVD) sowie den folgenden... - Seite 42 LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY TEL. +39 0341 621152 - Fax +39 0341 621243 - larius@larius.com www.larius.com...
