Anschluss- und Bedienelemente

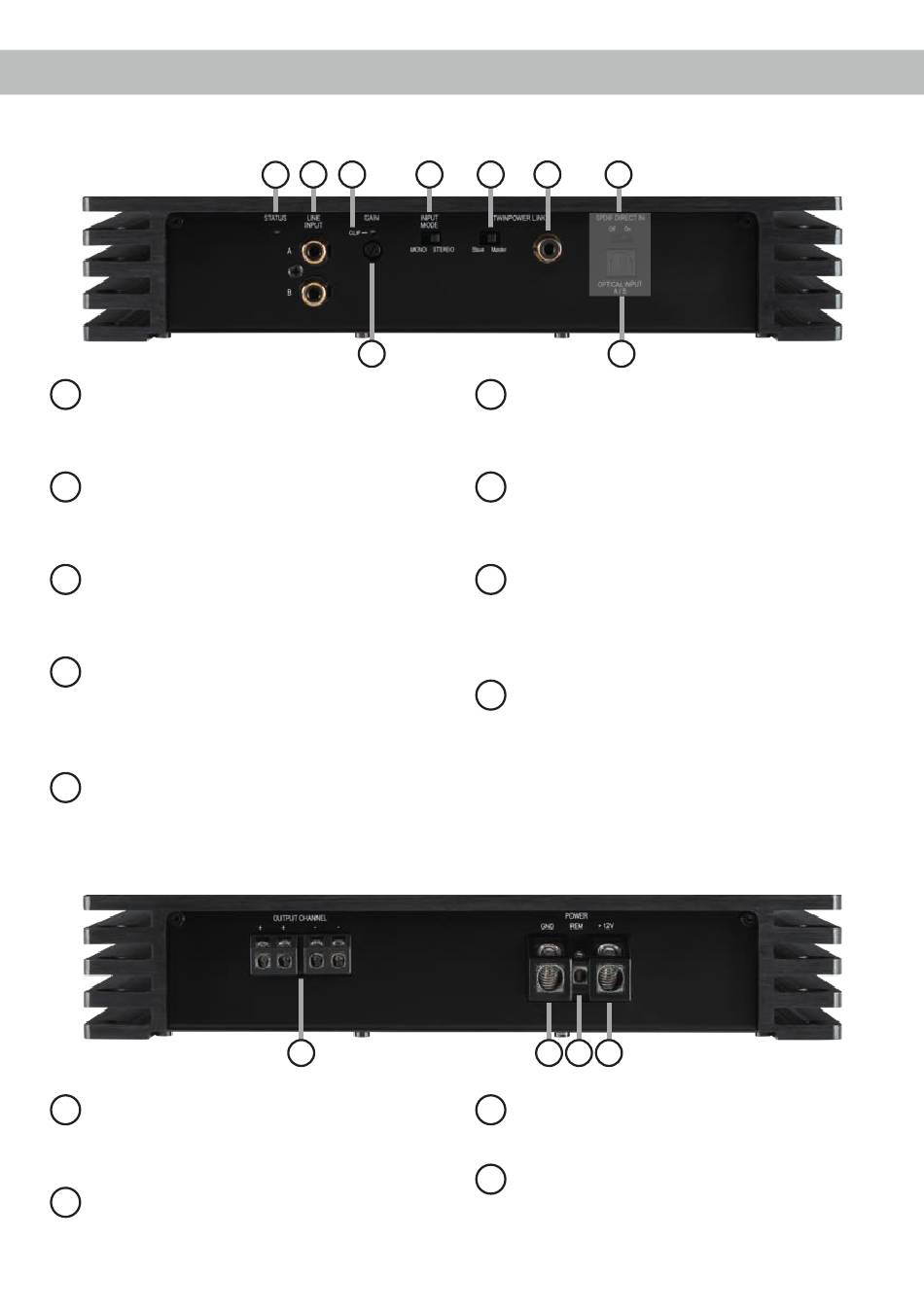

P ONE Seitenansicht mit optional erhältlichem HELIX Digital Input Modul HDM 1
Status LED
1
Die Status LED zeigt den Betriebszustand
des Verstärkers an.
Line Input
2
Cinch-Eingänge
Vorverstärkersignals.
Clipping LED
3
Diese LED leuchtet rot, wenn einer der Ein-
gänge übersteuert wird.
Gain
4
Regler zum Einstellen der Eingangsempfind-
lichkeit des Line Inputs und des optionalen
optischen Eingangs.
Input Mode
5
Schalter zur Anpassung des Verstärkers an
die Anzahl der belegten Eingänge.
Output Channel
10
Lautsprecherausgang für den Anschluss von
Lautsprechern.
GND
11
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
1 2 3
4
zum Anschluss eines
10
5 6 7
TwinPower Link-Schalter
6
Schalter, um zwei P ONE Verstärker im
Brüc kenbetrieb zu betreiben.
TwinPower Signal-Link
7
Signalein- und Ausgang für den Brückenbe-
trieb im TwinPower Link-Modus.
SPDIF Direct In-Schalter (optional)
8
Zur direkten Weiterleitung des Digitalsignals
vom integrierten DA-Wandler zum internen
Leistungsverstärker.
Optical Input (optional)
9
Optischer Digitaleingang im SPDIF-Format
für digitale Stereosignale.
11 12 13
REM
12
Anschluss für die Remoteleitung
+12 V
13
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
8
optional
9
