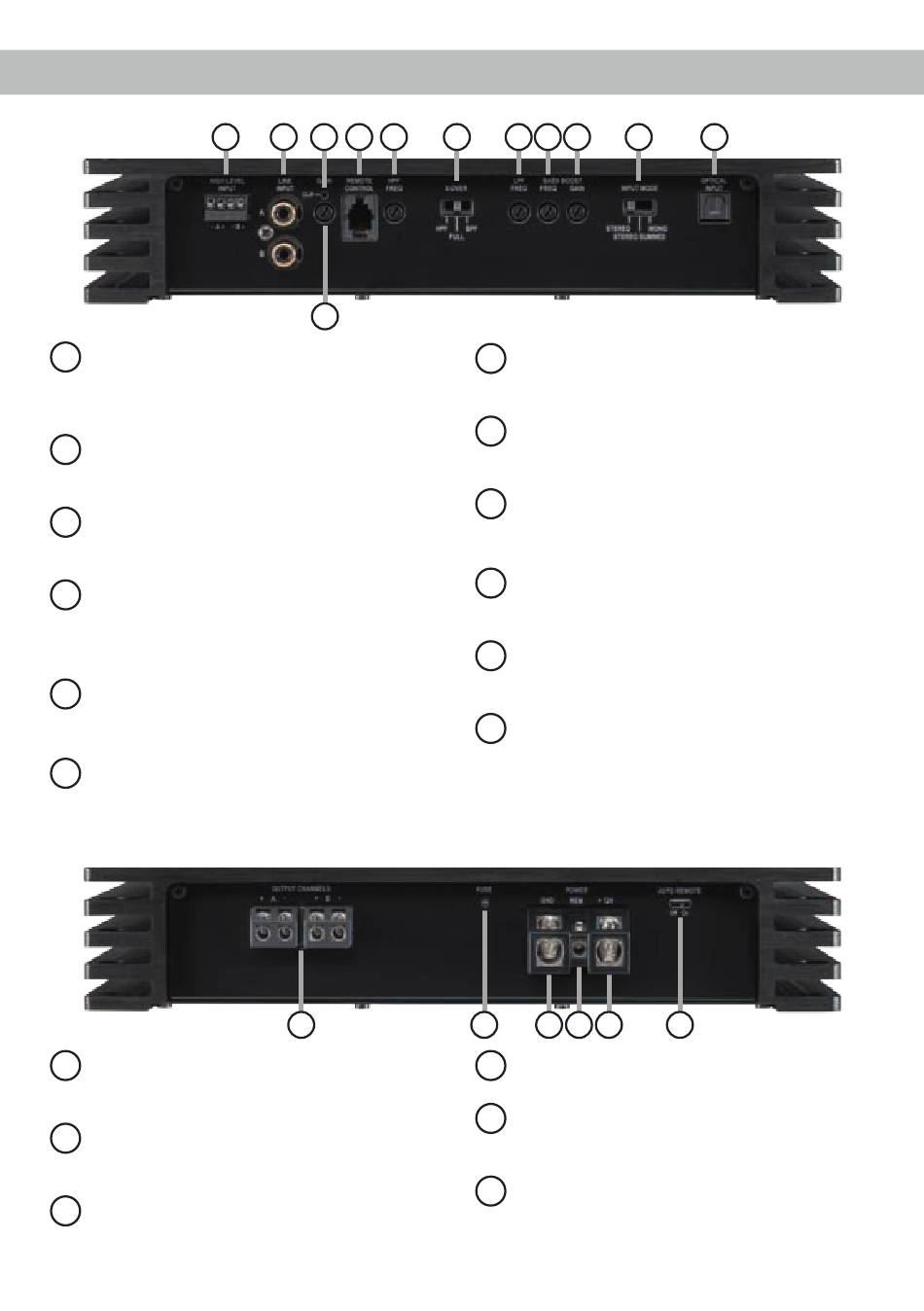

Anschluss- und Bedienelemente
1
Highlevel Input
1
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
Line Input
2
Cinch-Eingänge
Vorverstärkersignals.
Clipping LED
3
Diese LED leuchtet rot, wenn einer der Ein-
gänge übersteuert wird.
Gain
4
Regler zum Einstellen der Eingangsemp-
findlichkeit des Line, Highlevel und Optical
Inputs.
Remote Control
5
Eingang zum Anschluss der mitgelieferten
Fernbedienung zur Lautstärkeregelung.
HPF Frequenz
6
Regler zum Einstellen des Hochpassfilters
von 15 Hz bis 4.000 Hz.
Output Channels
13
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
Fuse LED
14
Die Fuse LED zeigt den Betriebszustand des
Verstärkers an.
GND
15
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
2
3
5
6
4
zum
Anschluss
eines
13
7
8
9 10
X-Over
7
Schalter zum Aktivieren der verschiedenen
Filter.
LPF Frequenz
8
Regler zum Einstellen des Tiefpassfilters von
15 Hz bis 4.000 Hz.
Bass Boost Frequenz
9
Regler zum Einstellen der Mittenfrequenz
des Bass Boost von 40 Hz bis 120 Hz.
Bass Boost Gain
10
Regler zum Einstellen der Bassanhebung
von 0 bis 9 dB.
Input Mode
11
Schalter zur Verteilung der Eingangssignale
auf die jeweiligen Verstärkerkanäle.
Optical Input
12
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale.
14
15 16
17
REM
16
Anschluss für die Remoteleitung.
+12 V
17
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
Auto Remote
18
Dient zum Aktivieren bzw. Deaktivieren der
automatischen Einschaltung des Verstärkers.
11
12
18
3
