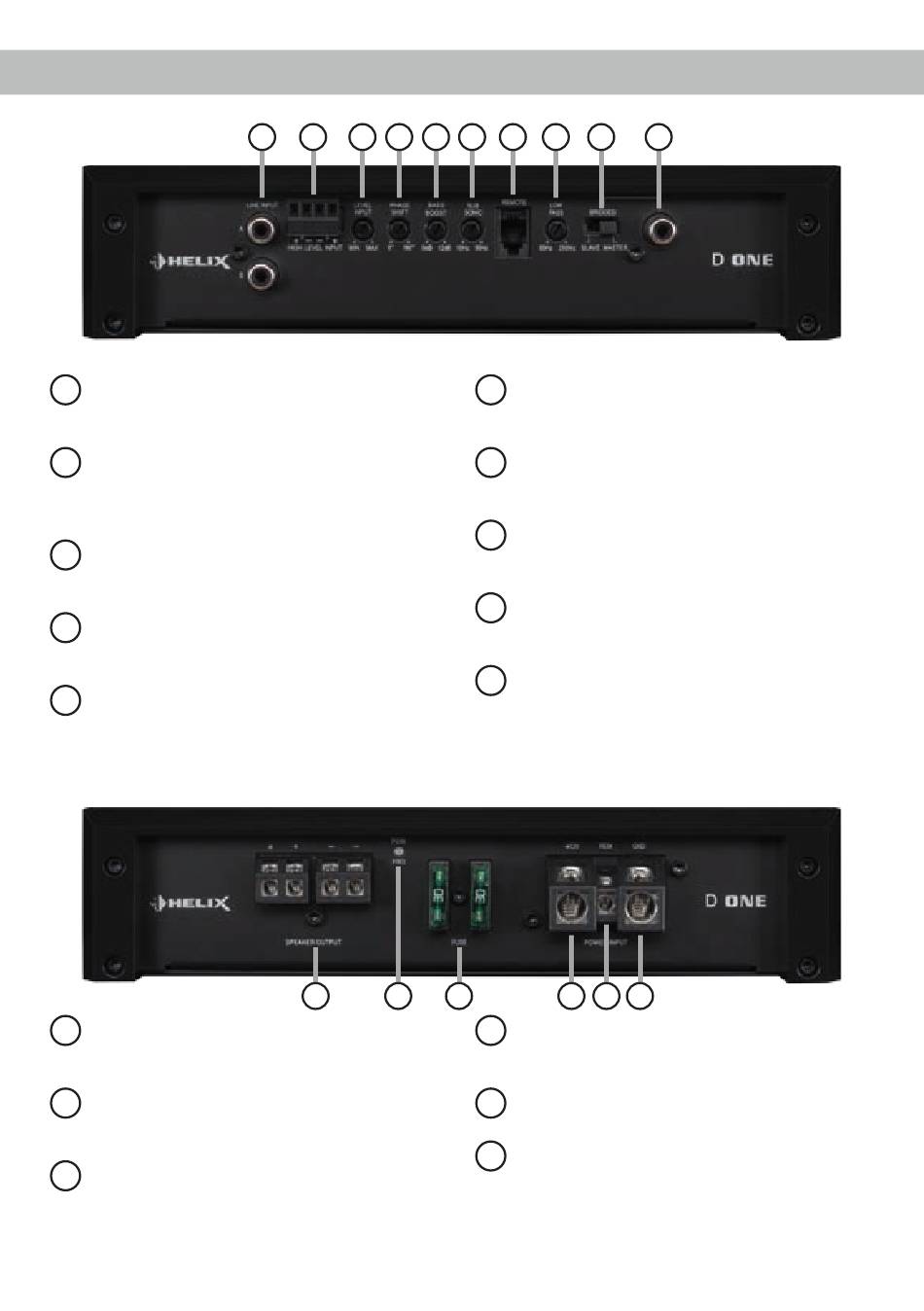

Anschluss- und Bedienelemente

Line Input
1
Cinch-Eingänge
Vorverstärkersignals.
Highlevel Input
2
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
Level Input
3
Regler zum Einstellen der Eingangsempfind-
lichkeit des Line und Highlevel Inputs.
Phase Shift
4
Regler zum Einstellen der Phase von 0° bis
180°.
Bass Boost
5
Regler zum Einstellen der Bassanhebung
von 0 bis 12 dB.
Speaker Output
11
Lautsprecherausgang für den Anschluss von
Subwoofern.
Power & Protect LED
12
Die Power & Protect LED zeigt den
Betriebszustand des Verstärkers an.
Fuse
13
Eingangssicherungen
geräteinternen Fehlern. Der Sicherungswert
beträgt 2 x 30 Ampere.
1 2 3 4
zum Anschluss eines
11 12
zum Schutz
5 6 7 8 9
Subsonic
6
Regler zum Einstellen des Subsonicfilters
von 10 Hz bis 50 Hz.
Remote
7
Eingang zum Anschluss der mitgelieferten
Fernbedienung zur Lautstärkeregelung.
LPF
8
Regler zum Einstellen des Tiefpassfilters von
50 Hz bis 250 Hz.
Master / Slave Modus
9
Schalter um zwei D ONE Verstärker im
Brüc kenbetrieb zu betreiben.
Mono Cinch In-/Output
10
Mono Cinch Signalein- oder -ausgang für den
Brückenbetrieb im Master / Slave Modus.
13 14 15
+12 V
14
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
REM
15
Anschluss für die Remoteleitung.
GND
16
Anschluss des Massekabels (Minuspol der
vor Batterie oder Fahrzeugchassis).
10
16
