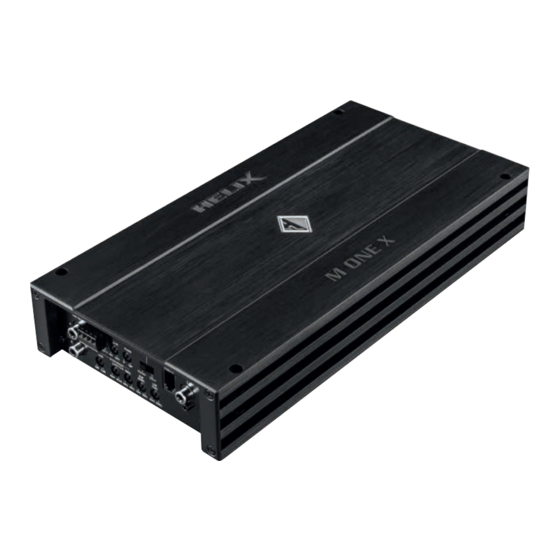

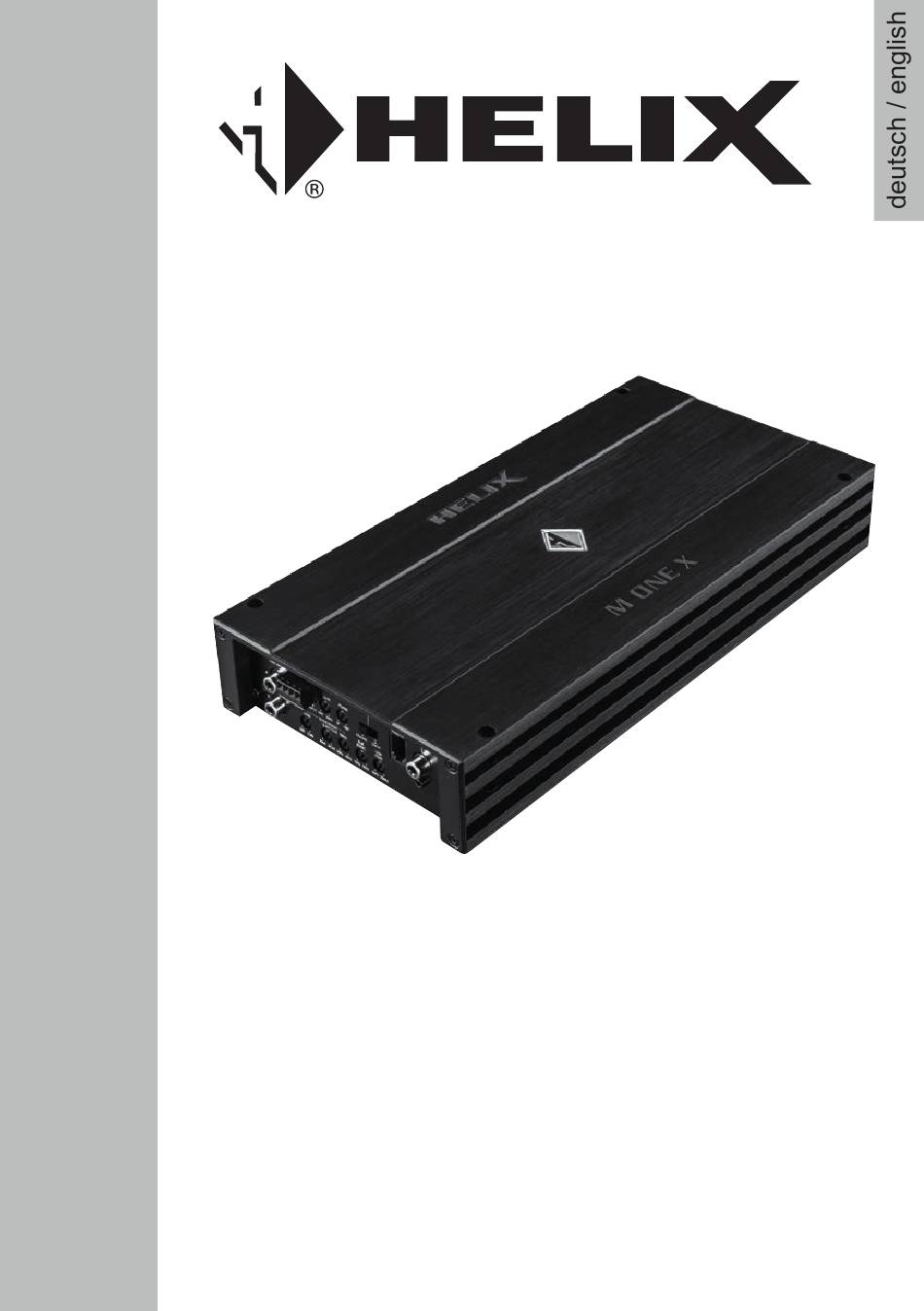

- Seite 1 M ONE X 1-Kanal Subwoofer-Verstärker mit integrierter aktiver Frequenzweiche und 1 Ohm Stabilität 1-channel subwoofer amplifier with integrated active crossover and 1 Ohm stability...
-
Seite 2: Allgemeine Hinweise
HELIX Verstärkers. überzeugende Anwendung ausgereifter Technolo- gien aus. Audiotec Fischer setzt mit der HELIX M ONE X neue Maßstäbe im Bereich der Verstärkertechnik. Viel Freude an diesem Produkt wünscht Ihnen das Dabei profitieren Sie als Kunde direkt von unserer Team von mehr als 30-jährigen Erfahrung in der Forschung... -
Seite 3: Anschluss- Und Bedienelemente
Regler zum Einstellen der Phase von 0° bis von 10 Hz bis 50 Hz. 180°. Lowpass TwinPower Link-Schalter Schalter um zwei M ONE X Verstärker im Regler zum Einstellen des Tiefpassfilters von Brüc kenbetrieb zu betreiben. 50 Hz bis 250 Hz. Mono Cinch In- / Output... -
Seite 4: Line Input
(Advanced Diagnostics Error Protection), der dafür sorgt, dass der Verstärker auch von OEM Die M ONE X lässt sich über den TwinPower Link Radios als Lautsprecher erkannt wird und somit im mit einer zweiten M ONE X verschalten, um die... - Seite 5 Bass Boost Gain Subsonic Mit Hilfe dieses Reglers kann die mit Regler 9 ein- Mit Hilfe dieses Reglers kann der Subsonicfilter gestellte Bassmittenfrequenz um 0 bis 12 dB ange- von 10 Hz bis 50 Hz eingestellt werden. Dieses hoben werden. Filter dient dazu, sehr tiefe Frequenzen außerhalb des Hörspektrums herauszufiltern und so den Sub- woofer und den Verstärker zu entlasten, um mehr...
- Seite 6 Antennenanschluss des Steuergerätes (Radio) ver- kers. Diese Fehlfunktion kann unterschied- bunden. Dieser ist nur aktiviert, wenn das Steuer- liche Ursachen haben, da die M ONE X gerät eingeschaltet ist. Somit wird der Verstärker mit verschiedenen elektronischen Schutz- mit dem Steuergerät ein- und ausgeschaltet. Dieser schaltungen ausgestattet ist.
-
Seite 7: Einbau Und Installation
Einbau und Installation Die HELIX M ONE X wird wie nachfolgend be- 3. Einstellung der Eingangsempfindlichkeit Achtung: Es ist zwingend notwendig die schrieben an das Autoradio angeschlossen. Eingangsempfindlichkeit der M ONE X Achtung: Für die Durchführung der nachfolgenden die Signalquelle anzupassen, um Schäden Schritte werden Spezialwerkzeuge und Fachwissen am Verstärker zu vermeiden. - Seite 8 Spezielle Features der HELIX M ONE X Start-Stopfähigkeit Intelligenter Highlevel-Eingang Das Netzteil im HELIX M ONE X Verstärker stellt Moderne, ab Werk verbaute Autoradios werden die interne Spannungsversorgung auch bei kurzfri- bezüglich der Diagnose der angeschlossenen Laut- stigen Einbrüchen bis hinab zu 6 Volt sicher. Damit sprecher immer intelligenter.
- Seite 9 Konfigurationsbeispiele Mono Subwoofer mit einer Schwingspule (Single Voice Coil) RMS-Ausgangsleistung <= 1% THD+N: 1 x 4 Ohm: 400 Watt 1 x 2 Ohm: 700 Watt 1 x 1 Ohm: 1,030 Watts Parallelbetrieb Zwei Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden parallel geschaltet.
- Seite 10 Konfigurationsbeispiele Reihenbetrieb Zwei Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden in Reihe geschaltet. Hinweis: Die Reihenschaltung von zwei Schwingspulen führt zur Verdopplung der Impedanz! RMS-Ausgangsleistung <= 1% THD+N: Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer Zwei Subwoofer mit einer Schwingspule Gesamtimpedanz von 4 Ohm:...
-
Seite 11: Konfigurationsbeispiele Für Den Twinpower-Betrieb
Konfigurationsbeispiele für den TwinPower-Betrieb Verstärkeranschluss im TwinPower Link-Betrieb Master Slave Signal vom Radio Schalterstellung: Schalterstellung: (Cinch oder Highlevel) Master Slave Cinchkabel Lautsprecheranschluss im TwinPower Link-Betrieb Master Slave Ein Subwoofer mit einer Schwingspule (Single Voice Coil) RMS-Ausgangsleistung <= 1% THD+N: 1 x 4 Ohm: 1.400 Watt 1 x 2 Ohm: 2.060 Watt Hinweis: Die negativen Lautsprecherausgänge des Verstärkers müssen in dieser Konfiguration miteinander... -
Seite 12: Technische Daten
Technische Daten RMS-Ausgangsleistung <= 1% THD+N Normalbetrieb TwinPower Link (Ein Verstärker) (Zwei Verstärker) - @ 4 Ohm ............1 x 400 Watt 1 x 1.400 Watt - @ 2 Ohm ............1 x 700 Watt 1 x 2.060 Watt - @ 1 Ohm ............1 x 1.030 Watt –... -
Seite 13: General Instructions
HELIX M ONE X. The fuses may only be replaced by Install your M ONE X in a dry location with sufficient air circulation for proper cooling of the equipment. identically rated fuses (3 x 40 A) to avoid dam- The amplifier should be secured to a solid mounting age of the amplifier. - Seite 14 180°. Lowpass TwinPower Link switch Control for adjusting the lowpass filter from 50 to 250 Hz. Switch for operating two M ONE X amplifiers in bridge mode. Remote Input for connecting the included cable Mono RCA/Cinch In- / Output remote control for volume adjustment.
- Seite 15 The HELIX M ONE X amplifier can be connected OEM / aftermarket radios that do not have any low- to a second M ONE X via the TwinPower Link by level line outputs. which the output power is more than doubled, de- The Highlevel Input is equipped with our proprietary pending on the speaker configuration.
- Seite 16 Initial start-up and functions Q-Factor Subsonic This control is used to adjust the Q factor (band- This control is used to adjust the crossover width) of the Bass Boost. When set to “NAR” only a frequency of the subsonic filter from 10 Hz to 50 Hz. narrow range around the center frequency (defined The subsonic filter cuts off very low frequencies by control 9) will be affected whereas when set to...
- Seite 17 Speaker Output battery (max. distance from battery: 30 cm / 12”). The HELIX M ONE X is equipped with 3 x 40 Am- Speaker outputs to connect a subwoofer. The pere fuses.
-
Seite 18: Installation
Installation Connection of HELIX M ONE X to the head unit / 3. Adjustment of the input sensitivity Attention: It is mandatory to properly adapt car radio: the input sensitivity of the M ONE X to the Caution: Carrying out the following steps will re- signal source in order to avoid damage to quire special tools and technical knowledge. - Seite 19 Smart highlevel input Start-Stop capability The latest generation of OE car radios incorpo- The switched power supply of the HELIX M ONE X rates sophisticated possibilities of diagnosing the assures operation even if the battery’s voltage drops down to 6 Volts during engine crank.
- Seite 20 Examples for speaker configurations Mono Subwoofer with one voice coil (single voice coil) RMS output power ≤ 1% THD+N: 1 x 4 Ohms: 400 Watt 1 x 2 Ohms: 700 Watt 1 x 1 Ohm: 1,030 Watts Parallel operation Two subwoofers with one voice coil (single voice coil) or one subwoofer with dual voice coil are connected in parallel.
- Seite 21 In series Two subwoofers with one voice coil (single voice coil) or one subwoofer with dual voice coil are connected in series. Note: The connection of two voice coils in series will re- sult in doubling the impedance! RMS output power ≤ 1% THD+N: Two subwoofers with 1 x 2 Ohms correspond to a total Two subwoofers with a single voice coil...
- Seite 22 Example configurations for TwinPower Link operation Amplifier connection in TwinPower Link operation Master Slave Signal from the radio Switch setting: Switch setting: (RCA/Cinch or highlevel) Master Slave RCA/Chinch cable Speaker connection in TwinPower Link operation Master Slave One subwoofer with one voice coil (single voice coil) RMS output power ≤...
-
Seite 23: Technical Data
Technical Data RMS-Output power <= 1% THD+N Normal operation TwinPower Link (One Amplifier) (Two amplifiers) - @ 4 Ohm ............1 x 400 Watts 1 x 1,400 Watts - @ 2 Ohm ............1 x 700 Watts 1 x 2,060 Watts - @ 1 Ohm ............1 x 1,030 Watts –... - Seite 24 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
