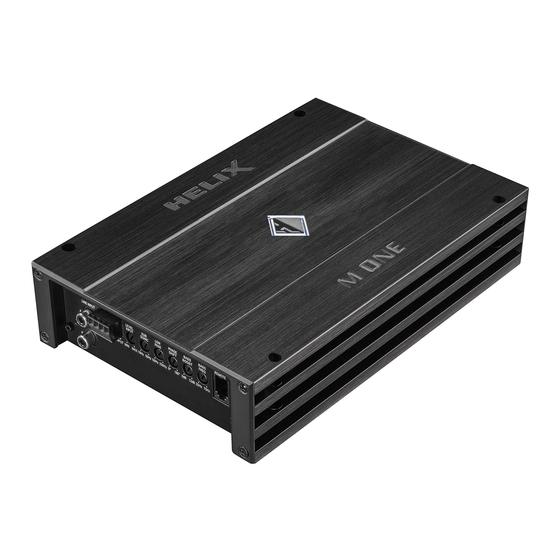

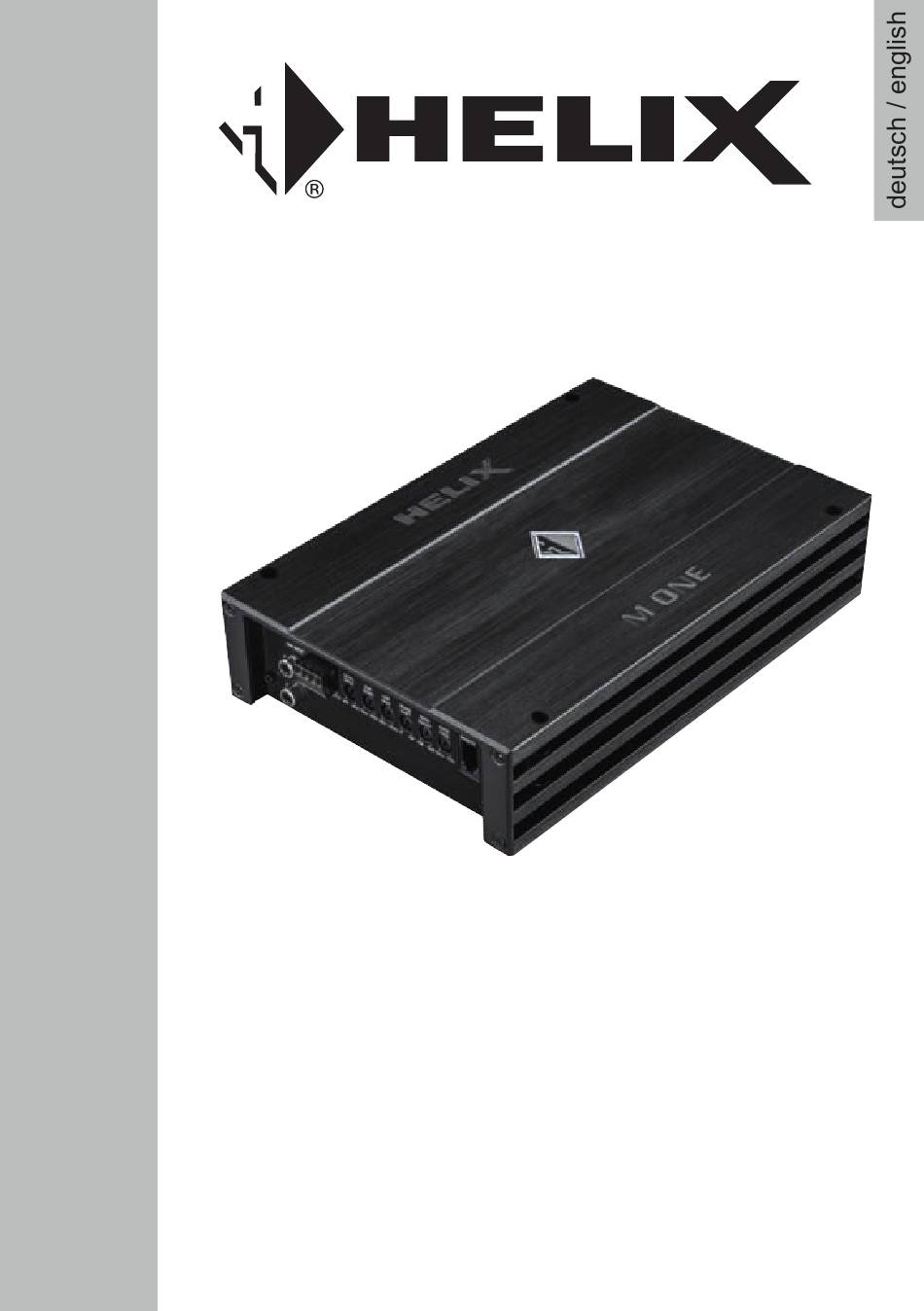

- Seite 1 M ONE 1-Kanal Subwoofer-Verstärker mit integrierter aktiver Frequenzweiche und 1 Ohm Stabilität 1-channel subwoofer amplifier with integrated active crossover and 1 Ohm stability...
-
Seite 2: Allgemeine Hinweise
Verarbeitung und eine tigen HELIX Verstärkers. überzeugende Anwendung ausgereifter Technolo- gien aus. Audiotec Fischer setzt mit der HELIX M ONE neue Viel Freude an diesem Produkt wünscht Ihnen das Maßstäbe im Bereich der Verstärkertechnik. Dabei profitieren Sie als Kunde direkt von unserer Team von mehr als 30-jährigen Erfahrung in der Forschung... -
Seite 3: Anschluss- Und Bedienelemente
Anschluss- und Bedienelemente Line Input Phase Shift Cinch-Eingänge Anschluss eines Regler zum Einstellen der Phase von 0° bis Vorverstärkersignals. 180°. Highlevel Input Bass Boost Hochpegel-Lautsprechereingang zum An- Regler zum Einstellen der Bassanhebung schluss von Werksradios oder Radios ohne von 0 bis 12 dB. Vorverstärkerausgänge. -
Seite 4: Line Input
Inbetriebnahme und Funktionen 1 Line Input 4 Subsonic 2-Kanal Vorverstärkereingang zum Anschluss von Mit Hilfe dieses Reglers kann der Subsonicfilter Signalquellen, wie z.B. Radios, die mit dem/den von 10 Hz bis 50 Hz eingestellt werden. Dieses Vorverstärkerausgang/-ausgängen bzw. Line Out- Filter dient dazu, sehr tiefe Frequenzen außerhalb puts der Signalquelle verbunden werden können. -
Seite 5: Bass Boost
Es besteht eine Fehlfunktion des Verstär- kers. Diese Fehlfunktion kann unterschied- 7 Bass Boost liche Ursachen haben, da die M ONE mit Mit Hilfe dieses Reglers kann die mit Regler 8 ein- verschiedenen elektronischen Schutzschal- gestellte Bassmittenfrequenz um 0 bis 12 dB ange- tungen ausgestattet ist. -
Seite 6: Einbau Und Installation
Lackresten befreiten Stelle des Kfz-Chassis angeschlossen werden. Der empfohle- ne Querschnitt beträgt mindestens 10 mm². Einbau und Installation Die HELIX M ONE wird wie nachfolgend be- verbunden werden. schrieben an das Autoradio angeschlossen. Dabei müssen beide Eingänge belegt werden. - Seite 7 Verbinden Sie niemals die Lautsprecherlei- maximalen Stromaufnahme der gesamten Car- tungen mit der Kfz-Masse (Fahrzeugkaros- Hifi Anlage (M ONE = max. 70 A RMS bei 12 V serie). Dies kann Ihren Verstärker zerstören. Sofern Sie zwei Lautsprecher parallel anschlie- Bordnetz).
- Seite 8 Konfigurationsbeispiele Mono Subwoofer mit einer Schwingspule (Single Voice Coil) Maximale Ausgangsleistung dieser Konfiguration: 1 x 4 Ohm: 240 / 480 Watt 1 x 2 Ohm: 410 / 820 Watt 1 x 1 Ohm: 600 / 1.200 Watt Parallelbetrieb Zwei Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden parallel geschaltet.
- Seite 9 (Dual Voice Coil) Spezielle Features der HELIX M ONE Start-Stopfähigkeit Intelligenter Highlevel-Eingang Das Netzteil im HELIX M ONE Verstärker stellt die Moderne, ab Werk verbaute Autoradios werden interne Spannungsversorgung auch bei kurzfri- bezüglich der Diagnose der angeschlossenen Laut- stigen Einbrüchen bis hinab zu 6 Volt sicher. Da- sprecher immer intelligenter.
-
Seite 10: Technische Daten
Technische Daten Leistung RMS / Max. - @ 4 Ohm ................1 x 240 / 480 Watt - @ 2 Ohm ................1 x 410 / 820 Watt - @ 1 Ohm ................1 x 600 / 1.200 Watt Verstärkertechnologie ............Class D Eingänge ................2 x Cinch 2 x Hochpegel-Lautsprechereingang 1 x Remote In 1 x Fernbedienungseingang... -
Seite 11: General Instructions
HELIX dealer. cross-section for the connection of the HELIX Install your M ONE in a dry location with sufficient M ONE. The fuses may only be replaced by iden- air circulation for proper cooling of the equipment. - Seite 12 Connectors and control units Line Input Phase Shift RCA inputs for connecting lowlevel line Control for adjusting the phase from 0° to signals. 180°. Highlevel Input Bass Boost Highlevel speaker inputs for connecting a Control for adjusting the bass boost from 0 to factory radio or an aftermarket radio without 12 dB.
- Seite 13 Initial start-up and functions 1 Line Input plifier will have more power available for the audible 2-channel lowlevel line input to connect signal frequencies. This control is always activated and its sourc es such as head units / radios / DSPs. adjustment is mandatory.
- Seite 14 This is useful to emphasize or correct a determined battery (max. distance from battery: 30 cm / 12”). frequency of the subwoofer (kickbass). The HELIX M ONE is equipped with 2 x 35 Ampere fuses. +12 V Connect the +12 V power cable to the positive ter- minal of the battery.
-
Seite 15: Installation
Recommended cross section: min. 10 mm² / AWG 8. Installation Connection of HELIX M ONE to the head unit / the input sensitivity of the M ONE to the sig- car radio: nal source in order to avoid damage to the amplifier. - Seite 16 Installation do not recommend controlling the remote input via the ignition switch to avoid pop noise during turn on/off. If the Highlevel Input is used this input does not need to be connected as long as the car radio has BTL output stages. 6.
- Seite 17 Examples for speaker configurations Mono Subwoofer with one voice coil (single voice coil) Maximum output power of this configuration: 1 x 4 Ohms: 240 / 480 Watts 1 x 2 Ohms: 410 / 820 Watts 1 x 1 Ohm: 600 / 1,200 Watts Parallel operation Two subwoofers with one voice coil (single voice coil) or one subwoofer with dual voice coil are connected in...
- Seite 18 Smart highlevel input Start-Stop capability The latest generation of OE car radios incorpo- The switched power supply of the HELIX M ONE rates sophisticated possibilities of diagnosing the assures operation even if the battery’s voltage connected speakers. If a common amplifier will be drops down to 6 Volts during engine crank.
-
Seite 19: Technical Data
Technical Data Output power RMS / max. - @ 4 Ohms ................1 x 240 / 480 Watts - @ 2 Ohms ................1 x 410 / 820 Watts - @ 1 Ohm ................1 x 600 / 1,200 Watts Amplifier technology .............Class D Inputs ..................2 x RCA / Cinch 2 x Highlevel speaker input 1 x Remote In... - Seite 20 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
