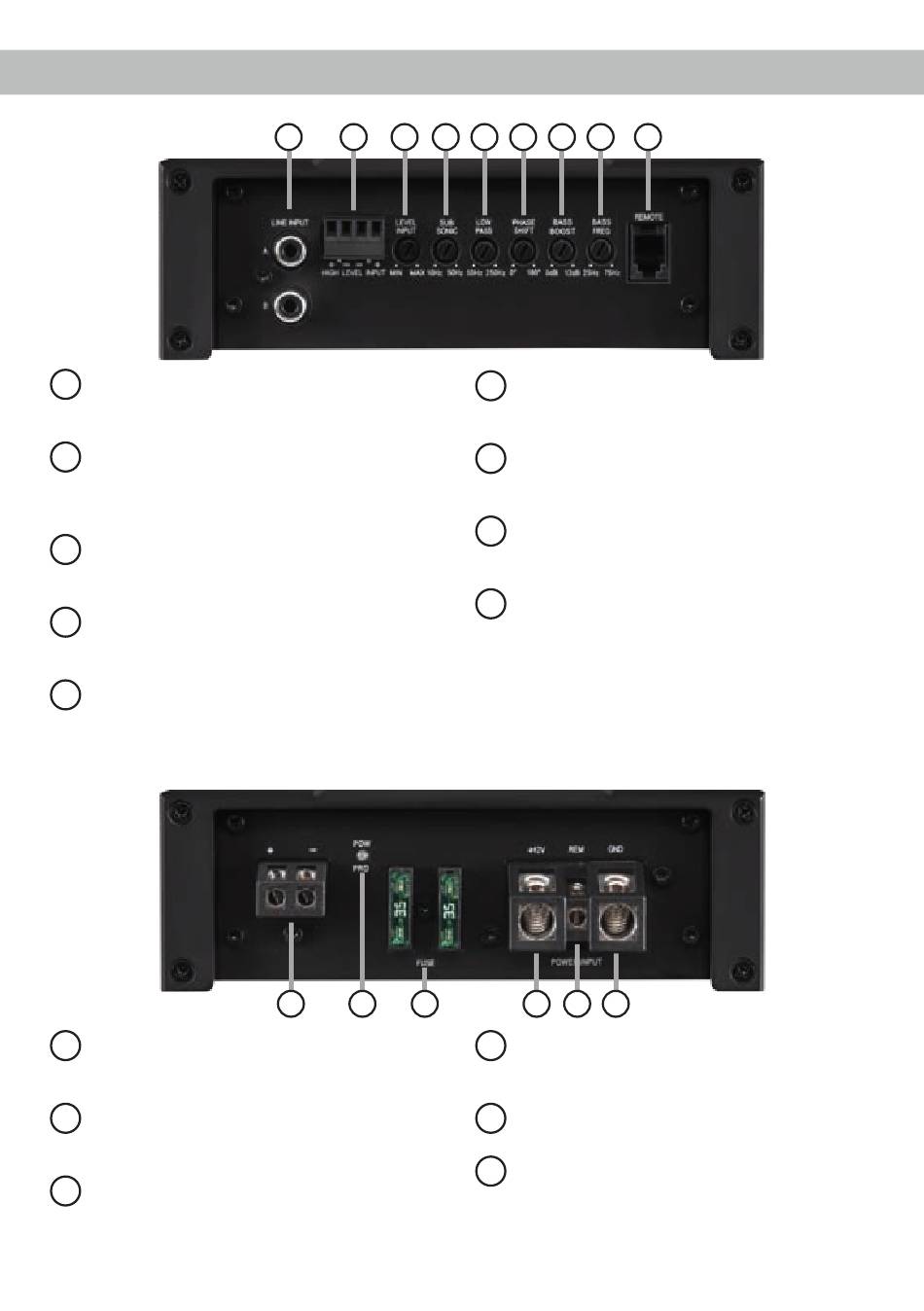

Anschluss- und Bedienelemente

Line Input
1
Cinch-Eingänge
Vorverstärkersignals.
Highlevel Input
2
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
Level Input
3
Regler zum Einstellen der Eingangsempfind-
lichkeit des Line und Highlevel Inputs.
Subsonic
4
Regler zum Einstellen des Subsonicfilters
von 10 Hz bis 50 Hz.
Lowpass
5
Regler zum Einstellen des Tiefpassfilters von
50 Hz bis 250 Hz.
Speaker Output
10
Lautsprecherausgang für den Anschluss von
Subwoofern.
Power & Protect LED
11
Die Power & Protect LED zeigt den
Betriebszustand des Verstärkers an.
Fuse
12
Eingangssicherungen
geräteinternen Fehlern. Der Sicherungswert
beträgt 2 x 35 Ampere.
1 2 3
zum Anschluss eines
10 11 12
zum Schutz
4 5 6 7 8
Phase Shift
6
Regler zum Einstellen der Phase von 0° bis
180°.
Bass Boost
7
Regler zum Einstellen der Bassanhebung
von 0 bis 12 dB.
Bass Freq
8
Regler zum Einstellen der Mittenfrequenz
des Bass Boost von 25 bis 75 Hz.
Remote
9
Eingang zum Anschluss der mitgelieferten
Fernbedienung zur Lautstärkeregelung.
13 14
+12 V
13
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
REM
14
Anschluss für die Remoteleitung.
GND
15
Anschluss des Massekabels (Minuspol der
vor Batterie oder Fahrzeugchassis).
