Bedienungsanleitung
Diese Bedienungsanleitung beschreibt alle Anwendungs- und Einstellungsmöglichkeiten des
Gerätes. Die Auslieferungs-Einstellung des Ultrasonic Anemometer 2D erfolgt im Werk. Die
Zuordnung zur Werkseinstellung ergibt sich aus der Bestell- Nr. und der dazu gehörigen
„Werkseinstellung".
Bestellnummer und Einstellung
siehe Beiblatt „Werkseinstellung"
Der Anwender kann mit Hilfe dieser ausführlichen Bedienungsanleitung die Werkseinstellung
über die serielle Schnittstelle des Ultrasonic Anemometer 2D auf seine Bedürfnisse
anpassen.
1.1 Anemometer Montage
Die bestimmungsgemäße Montage des Ultraschall - Anemometers erfolgt auf einen
Rohrstutzen von Ø 50mm und 40mm Länge. Der Innendurchmesser des Rohrstutzens muss
mindestens 40mm betragen, da das Ultraschall - Anemometer von unten elektrisch
angeschlossen wird. Nach elektrischem Anschluss (siehe Kapitel 3.4) wird das Ultraschall -
Anemometer auf den Rohr-, bzw. Maststutzen gesetzt. Jetzt erfolgt die mechanische
Nordausrichtung des Gerätes, hierzu siehe Kapitel 3.3.
Mit den vier Innensechskantschrauben (M8X12 NIRO V4A DIN 916) am Schaft muss das
Gerät sicher befestigt werden.
•
Die Schrauben haben lt. Hersteller ein max. Anzieh-Drehmoment von 10Nm.
Beachten Sie beim Verschrauben, dass sich das Material des bauseitigen Rohrstutzens /
Mast etc. nicht verformt.
Geeignetes Werkzeug:
-
Innensechskantschlüssel Gr. 4 oder
-
Drehmomentschlüssel mit entsprechender Adaptierung.
1.2 Nordausrichtung
Zur exakten Bestimmung der Windrichtung muss das
Anemometer nach Norden (Geographisch-Nord) ausgerichtet
montiert werden.

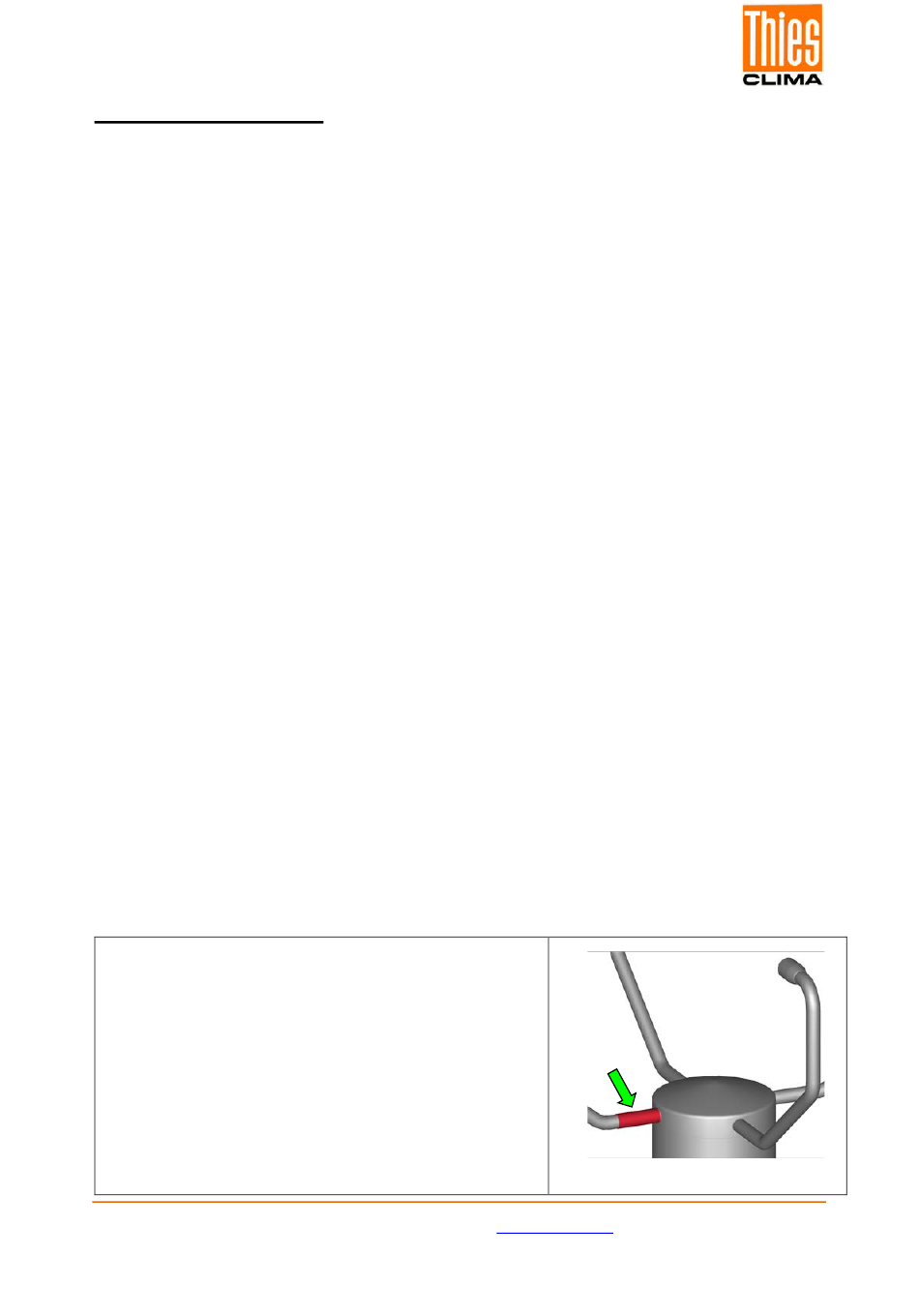

Zur Ausrichtung des Anemometers muss der Arm des rot
markierten Schallwandlers nach Norden (Geographisch-
Nord) zeigen. Dazu wählt man mit dem Kompass einen
markanten Punkt der Landschaft in Nord- oder Südrichtung
aus und dreht den Mast oder das Anemometer, bis beide
gegenüberliegenden Arme in dieser Richtung fluchten.
Hinweis:
