OMEGA 40:1 Ext V2

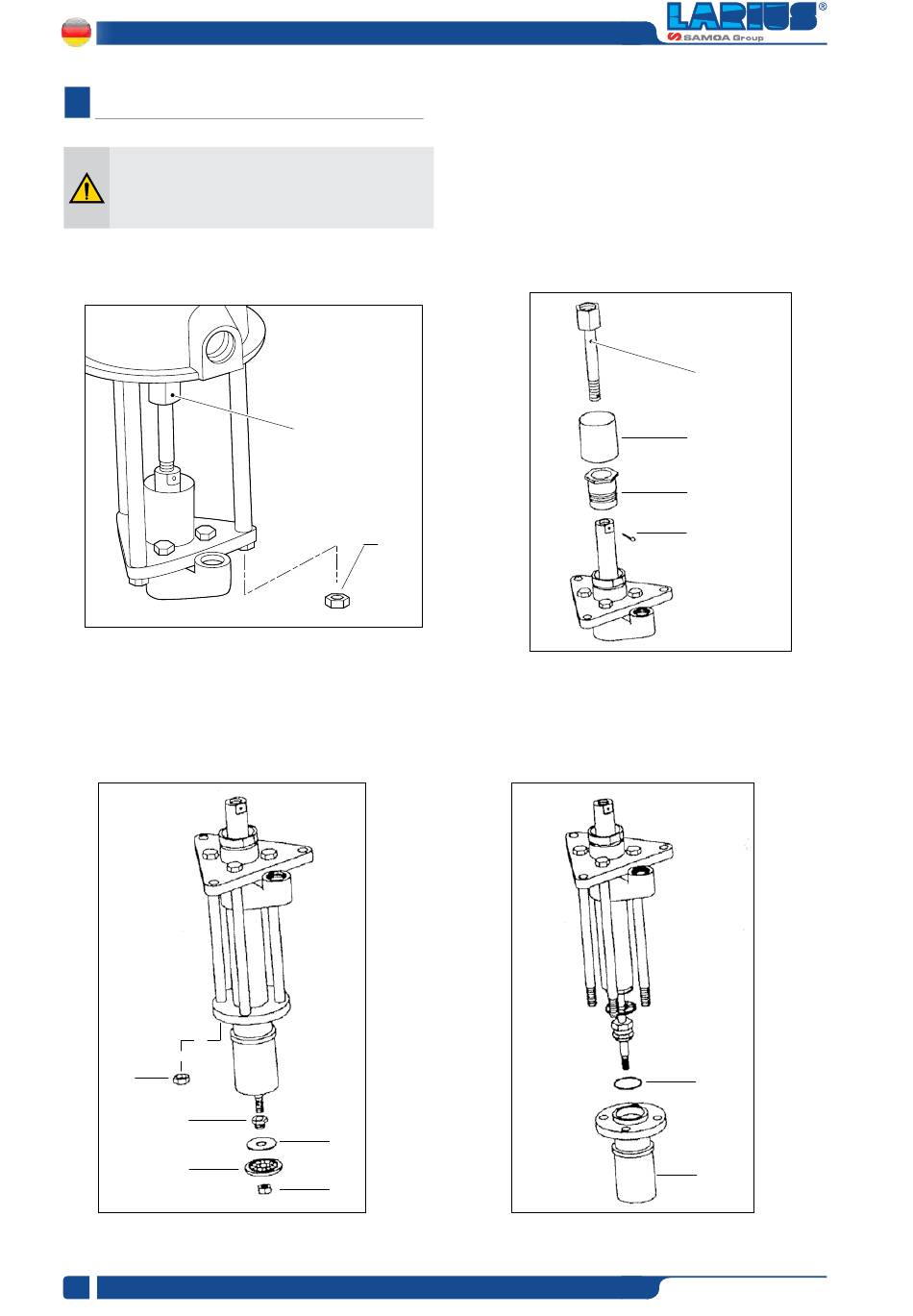

AUSBAU DER UNTERPUMPE
O
Vor dem Ausbau der Unterpumpe immer erst die
Druckluftzufuhr schließen und den Druck aus der
Anlage ablassen.
•
Die Stange des Motorkolbens nach unten drücken, bis die
Folgeplatte aus ihrem Sitz springt. Die Mutter (O37), die
Scheiben (O36) (O35) und die Buchse (O34) lösen.
O33
O34
O36
www.larius.com
16
•
•
•
•
Verbindungsmuffe
O33
Fig. 1O
•
O35
O37
Fig. 3O
Die Verbindungsmuffe abschrauben, damit sich die Unter-
pumpe vom Motor löst.
Die Muttern (O33) entfernen und die Unterpumpe abnehmen.
Erst den Splint (O5) und dann die Verbindungszugstange
entfernen.
Den Becher (O8) entfernen und die Dichtungshalte-Nutmutter
(O9) lösen.
Verbindungszugstange
Die Muttern (O33) entfernen und den Sitz (O32) lösen [auf
die Unterlegscheibe (O20) achten].
O8
O9
O5
Fig. 2O
O20
O32
Fig. 4O
REV. 02 - 02/2020 - Cod. 150098
