OMEGA 40:1 Ext V2
•
Das Gehäuse (N17) nach oben ziehen, um die Ventile (N18)
und die Federn (N19) entfernen zu können (die Teile reinigen
bzw. im Fall von Verschleiß austauschen).
•
Die Gegenmutter (N20) abschrauben [auf die Unterlegscheibe
(N21) achten] und dabei die Buchse (N22) mit einem Schlüssel
festhalten.
•
Das Gehäuse (N17) von der Stange (N23) abziehen.
•
Die Buchse (N22) aufschrauben (die Stange (N23) gege-
benenfalls an der Gewindeseite mit einer Zange festhalten,
deren Backen vorher mit einem Tuch umwickelt wurden, um
das Gewinde nicht zu beschädigen).
N18
N19
•
Die Schrauben (N24) lösen [auf die Unterlegscheiben (N25)
achten] und einen Verteiler (N26) und die Dichtung (N27)
entfernen.
Den Verteiler vorsichtig anfassen. Die Ränder der
daran befestigten Platte sind sehr scharf.
Wichtig: Den anderen Verteiler nur dann entfernen,
wenn dies unbedingt notwendig ist (erleichtert die
anschließende Befestigung des zuvor entfernten
Verteilers).
•
Die Unterlegscheibe (N28) und den Puffer (N29) mit Hilfe
eines Schraubenziehers entfernen.
www.larius.com
12
N17
N19
N18
N28
N29
N24
N25
N26
N27
N20
N21
N17
N22
N23

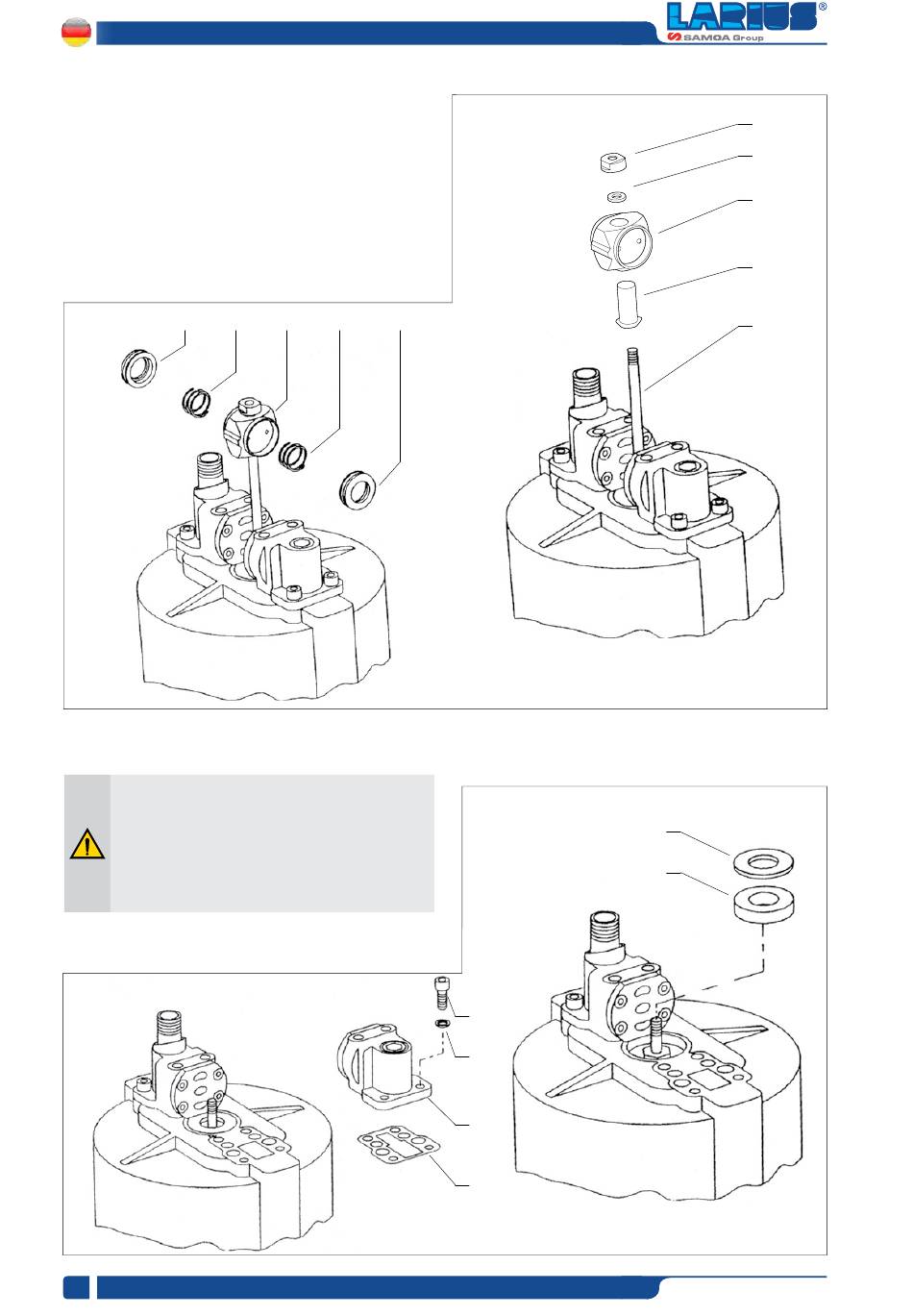

Fig. 2N
