DEMONTAGE DES DRUCKLUFTMOTORS
N
Vor dem Ausbauen des Pneumatikmotors der
Pumpe immer die Druckluftzufuhr schließen und
den Druck ablassen.
•
Die Verbindungsmuffe aufschrauben, um die Pumpeinheit
vom Motor zu lösen.
•
Die Luftzufuhrleitung von der Pumpe trennen.
•
Den Anschluss (N1) und die Muffe (N2) abschrauben.
•
Die Schrauben (N3) lösen [auf die Unterlegscheiben (N4)
achten] und die Abdeckung (N5) entfernen.
•
Die zwei Schraubringe (N6) von der Halterung (N7) abschrau-
ben.
Verbindungsmuffe
N7
N14
N13
N12
N6
REV. 02 - 02/2020 - Cod. 150098
•
Die Schrauben (N8) lösen [auf die Unterlegscheiben (N9)
achten] und die Halterung (N7) zusammen mit den Rollen
(N10) und den Stiften (N11) abziehen.
•
Die Feder (N12), die Federführungsstange (N13) und den
Kolben, der auf die Rolle drückt (N14), herausziehen. Si-
cherstellen, dass sich die Feder frei auf der Führungsstange
bewegt , dass die Führungsstange frei im Kolben, der auf die
Rolle drückt, läuft und dass sich letzterer frei in der Öffnung
der Halterung bewegt.
•
Den Zustand der Rolle (N10) und des Stifts (N11) überprüfen.
Diese im Fall von Beschädigungen austauschen.
•
Den Puffer (N15) und die Unterlegscheibe (N16) entfernen
und kontrollieren.
N10
N15
N16
OMEGA 40:1 Ext V2
N8
N9
www.larius.com
N1
N2
N3
N4
N5
N6
N12
N13
N14
N10
N11
N11

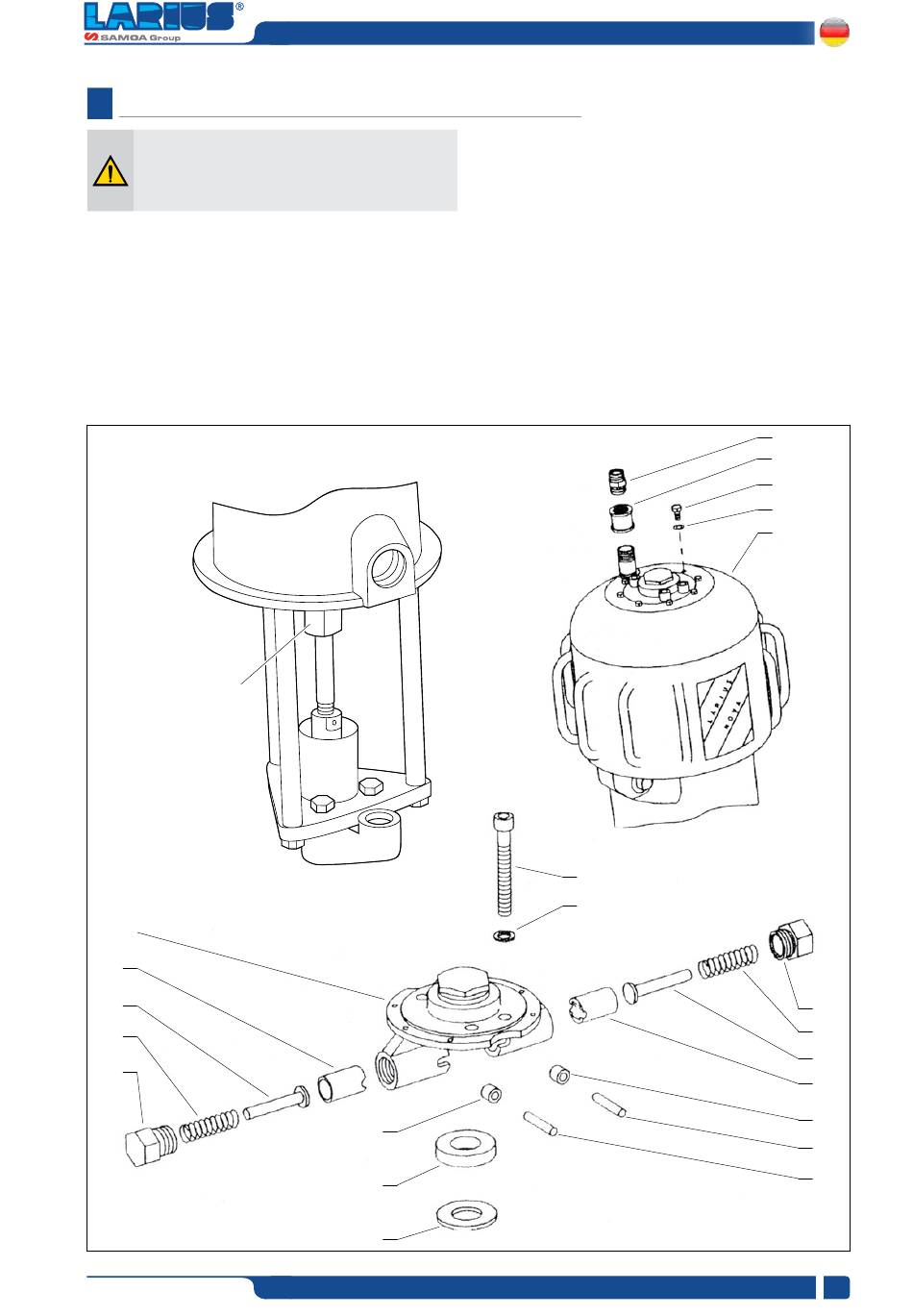

Fig. 1N
11
