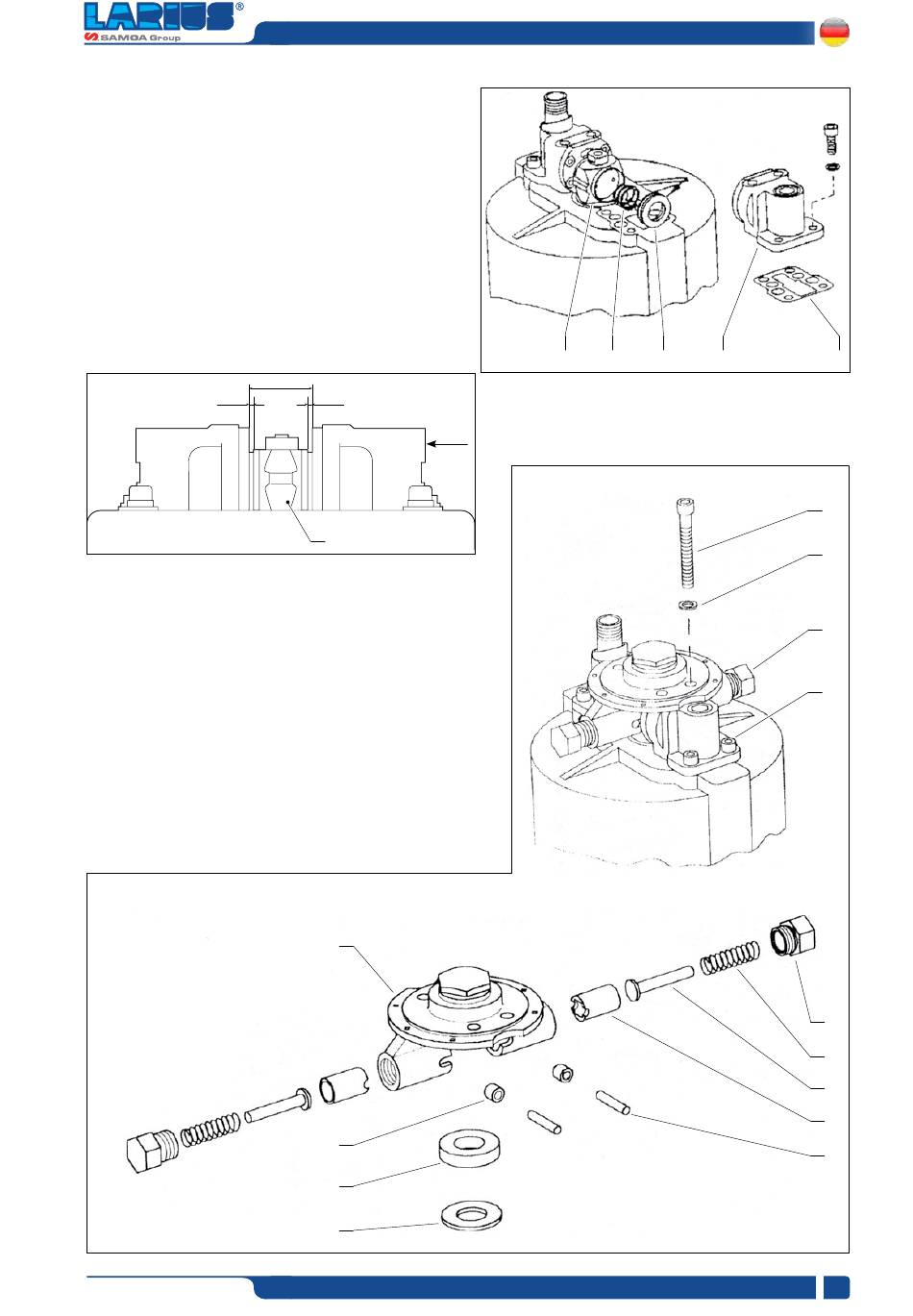

Die Federn (N54) und die Ventile (N55) in das Gehäuse
(N53) einsetzen, das Gehäuse auf der Pumpenhalterung
positionieren und den Verteiler (N56) an das Gehäuse (N56)
anlehnen [die Dichtungen (N57) nicht vergessen].
Den Verteiler mit den Schrauben befestigen (diese vorerst
•
noch nicht zu stark festziehen); sicherstellen, dass er
vollkommen parallel zum anderen Verteiler steht und dass
der Abstand zwischen den beiden Verteilern 46 mm beträgt
(siehe Abbildung).
Der Abstand zwischen den Wänden des Verteilers und dem
Rand des Gehäuses muss ca. 0,8 mm betragen.
0,8 mm
•
Die Rollen (N58) und die Stifte (N59) mit Vaselinefett bestrei-
chen und diese in die Halterung (N60) einsetzen.
•
Den Puffer (N61) und die Unterlegscheibe (N62) mit Vaseli-
nefett bestreichen und in die Halterung (N60) einsetzen.
•
Die Kolben, die auf die Rollen drücken (N63), die Fe-
derführungsstange (N64) und die Federn (N65) einfetten
und diese in die Halterung (N60) einsetzen.
•
Die Schraubringe (N66) auf die Halterung (N60) setzen, ohne
sie festzuziehen.
•
Die Halterung auf denVerteilern befestigen und die Schrauben
(N68) festziehen [die Unterlegscheiben (N67) nicht vergessen].
•
Die Schraubringe (N66) und die Schrauben (N69) festziehen.
•
Die Abdeckung und die verschiedenen Anschlüsse der
Luftzufuhrleitung wieder montieren.
