Anwahl des Reglermodus' (Encoder Mode)

Die Regler der Kanalzüge können für mehrere Dinge verwendet werden. Das
richtet sich einerseits nach der aktiven Mischebene (Layer) und andererseits nach
dem gedrückten ENCODER MODE-Taster. In jenem Feld stehen zwei vorpro-
grammierte („Pan" und „Aux/Mtrx") sowie vier frei definierbare Funktionen zur
Verfügung.
Wählen Sie die benötigte Mischebene (siehe S. 60).
1
Wählen Sie mit den ENCODER MODE-Tas-
2
tern den benötigten Reglermodus.
[PAN]: Einstellen der Stereoposition. Bei Drü-
cken der Regler erscheinen in den Kanalzug-Dis-
plays die aktuell gewählten Stereopositionen.
[AUX/MTRX]: Einstellen des Hinwegpegels zu
den AUX- oder Matrix-Bussen (je nach der
gewählten Mischebene). Bei Drücken der Regler
erscheinen in den Kanalzug-Displays die aktuell gewählten AUX- oder Matrix-Hinwegpe-
gel.
[ASSIGN 1–4]: Die Regler steuern den Parameter an, der dem gedrückten ASSIGN-Tas-
ter zugeordnet ist. Siehe auch „Parameterzuordnung für die ENCODER MODE Assign-
Tasten" auf Seite 64.
Die Diode des zuletzt gedrückten ENCODER MODE-Tasters leuchtet.

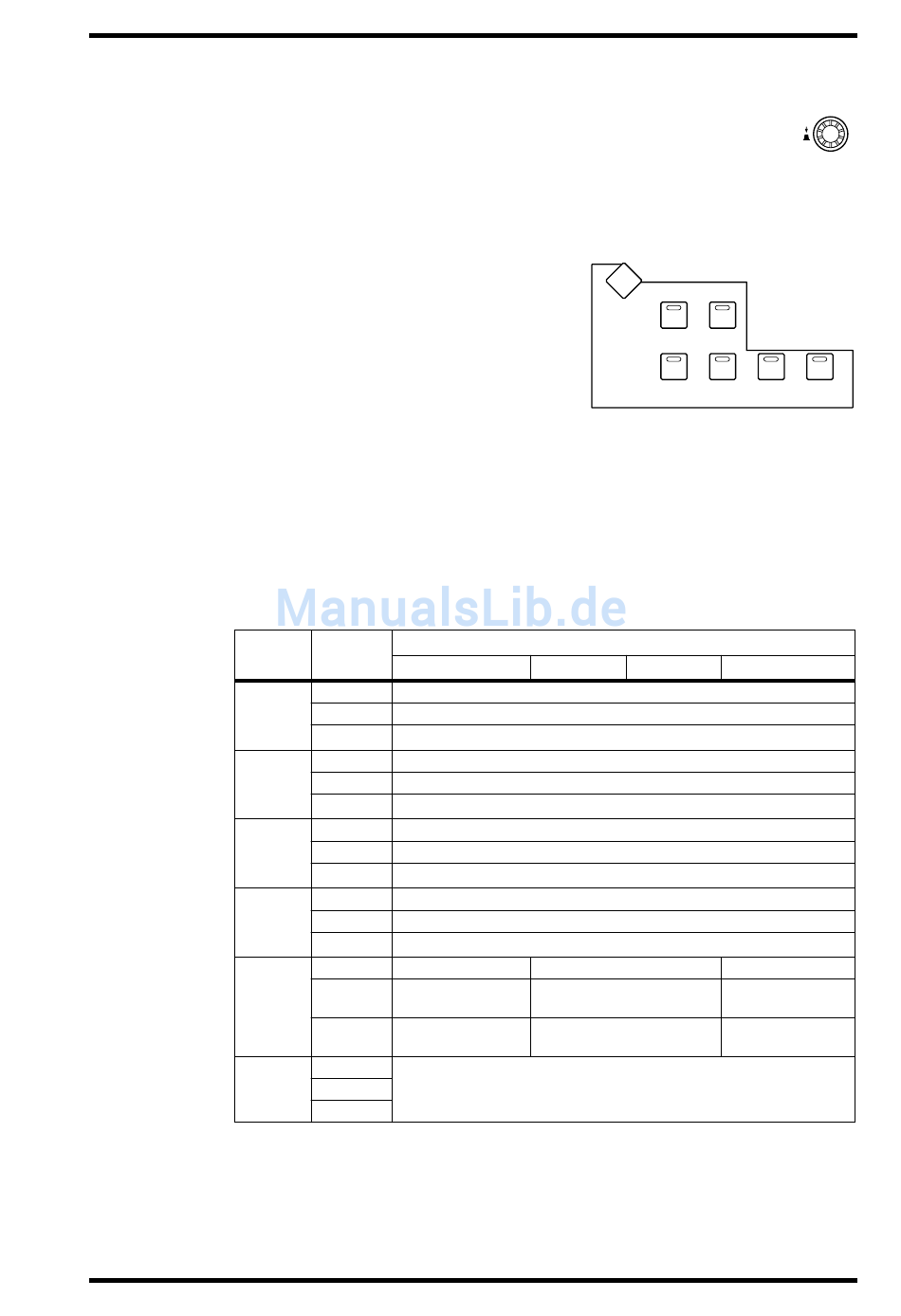

In folgender Tabelle sind die Reglerfunktionen der einzelnen Mischebenen und Reglermodi
aufgeführt.
Mische-
bene
1–24
25–48
49–72
73–96
Master
Remote
1–4
1. Nach Zuordnung der „Alt"-Ebene können die Mehrzweckregler zum Einstellen des Parameters ver-
wendet werden, der dem Kanal der Partner-Ebene zugeordnet ist. (Mit „Partner-Ebene" sind hier die
Kanäle 25–48 gemeint, wenn momentan die Ebene der Kanäle 1–24 gewählt ist bzw. die Kanäle
73–96, wenn momentan die Ebene der Kanäle 49–72 aktiv ist.)
Die mit den Reglern eingestellten Werte werden in den Kanal-Displays grafisch angezeigt.
Siehe auch „Displays der Kanalzüge" auf Seite 57.
Anwahl des Reglermodus' (Encoder Mode)
Reglermo-
dus
1–8
Pan
Aux/Mtrx
Assign 1–4
Pan
Aux/Mtrx
Assign 1–4
Pan
Aux/Mtrx
Assign 1–4
Pan
Aux/Mtrx
Assign 1–4
Pan Nicht belegt
Bus 1–8:
Aux/Mtrx
Matrix-Hinwegpegel
Bus 1–8: Zugeord-
Assign 1–4
nete Parameter
Pan
Die Funktion richtet sich nach dem gewählten Einsatzzweck.
Aux/Mtrx
Siehe auch Siehe auch „Über die 'Remote'-Ebenen (Layer)" auf Seite 263.
Assign 1–4
ENCODER MODE
DISPLAY
PAN
PAN
ASSIGN
INPUT
Regler
9–16 17–20
Kanal 1–24: Pan (Stereoposition)
Kanal 1–24: AUX-Hinwegpegel
Kanal 1–24: Zugeordnete Parameter
Kanal 25–48: Pan (Stereoposition)
Kanal 25–48: AUX-Hinwegpegel
Kanal 25–48: Zugeordnete Parameter
Kanal 49–72: Pan (Stereoposition)
Kanal 49–72: AUX-Hinwegpegel
Kanal 49–72: Zugeordnete Parameter
Kanal 73–96 Pan (Stereoposition)
Kanal 73–96: AUX-Hinwegpegel
Kanal 73–96: Zugeordnete Parameter
Nicht belegt
AUX 1–12:
Matrix-Hinwegpegel
AUX 1–12:
Zugeordnete Parameter
DM2000 Version 2—Bedienungsanleitung
63
AUX/ MTRX
SEND LEVEL
1 2 3 4
ASSIGN ASSIGN ASSIGN
OUTPUT SEND ASSIGN INSERT
21–24
1
1
1
1
Matrix 1–4: Balance
Nicht belegt
Matrix 1–4: zuge-
ordnete Parameter
