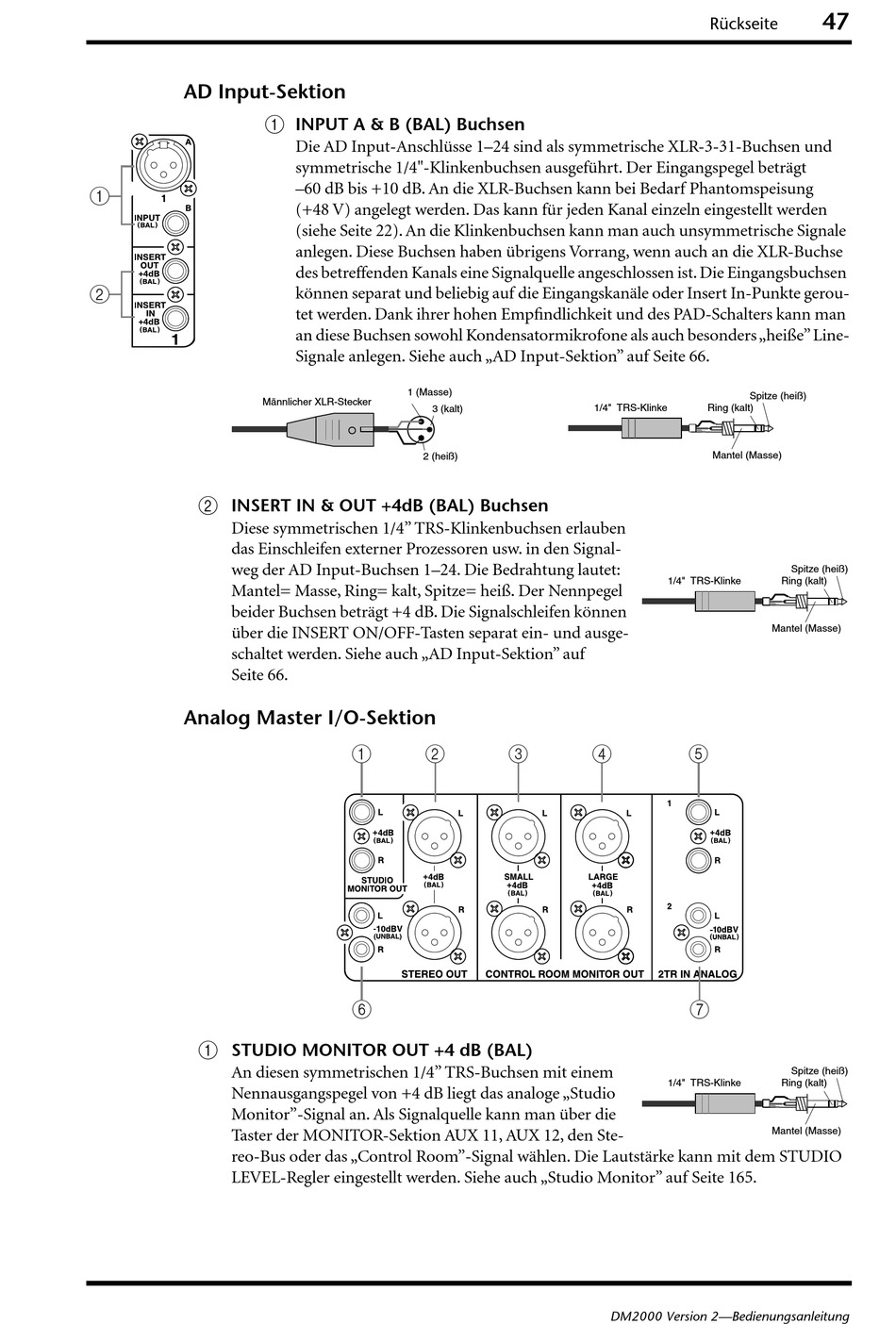

AD Input-Sektion
1
2
B
INSERT IN & OUT +4dB (BAL) Buchsen
Diese symmetrischen 1/4" TRS-Klinkenbuchsen erlauben
das Einschleifen externer Prozessoren usw. in den Signal-
weg der AD Input-Buchsen 1–24. Die Bedrahtung lautet:
Mantel= Masse, Ring= kalt, Spitze= heiß. Der Nennpegel
beider Buchsen beträgt +4 dB. Die Signalschleifen können
über die INSERT ON/OFF-Tasten separat ein- und ausge-
schaltet werden. Siehe auch „AD Input-Sektion" auf
Seite 66.
Analog Master I/O-Sektion
A
STUDIO MONITOR OUT +4 dB (BAL)
An diesen symmetrischen 1/4" TRS-Buchsen mit einem
Nennausgangspegel von +4 dB liegt das analoge „Studio
Monitor"-Signal an. Als Signalquelle kann man über die
Taster der MONITOR-Sektion AUX 11, AUX 12, den Ste-
reo-Bus oder das „Control Room"-Signal wählen. Die Lautstärke kann mit dem STUDIO
LEVEL-Regler eingestellt werden. Siehe auch „Studio Monitor" auf Seite 165.
A
INPUT A & B (BAL) Buchsen
Die AD Input-Anschlüsse 1–24 sind als symmetrische XLR-3-31-Buchsen und
symmetrische 1/4"-Klinkenbuchsen ausgeführt. Der Eingangspegel beträgt
–60 dB bis +10 dB. An die XLR-Buchsen kann bei Bedarf Phantomspeisung
(+48 V) angelegt werden. Das kann für jeden Kanal einzeln eingestellt werden
(siehe Seite 22). An die Klinkenbuchsen kann man auch unsymmetrische Signale
anlegen. Diese Buchsen haben übrigens Vorrang, wenn auch an die XLR-Buchse
des betreffenden Kanals eine Signalquelle angeschlossen ist. Die Eingangsbuchsen
können separat und beliebig auf die Eingangskanäle oder Insert In-Punkte gerou-
tet werden. Dank ihrer hohen Empfindlichkeit und des PAD-Schalters kann man
an diese Buchsen sowohl Kondensatormikrofone als auch besonders „heiße" Line-
Signale anlegen. Siehe auch „AD Input-Sektion" auf Seite 66.
1 (Masse)
Männlicher XLR-Stecker
2 (heiß)
1 2
6
1/4" TRS-Klinke
3 (kalt)
3 4
Rückseite
Spitze (heiß)
Ring (kalt)
Mantel (Masse)
1/4" TRS-Klinke
Mantel (Masse)
5
7
1/4" TRS-Klinke
Mantel (Masse)
DM2000 Version 2—Bedienungsanleitung
47
Spitze (heiß)
Ring (kalt)
Spitze (heiß)
Ring (kalt)
