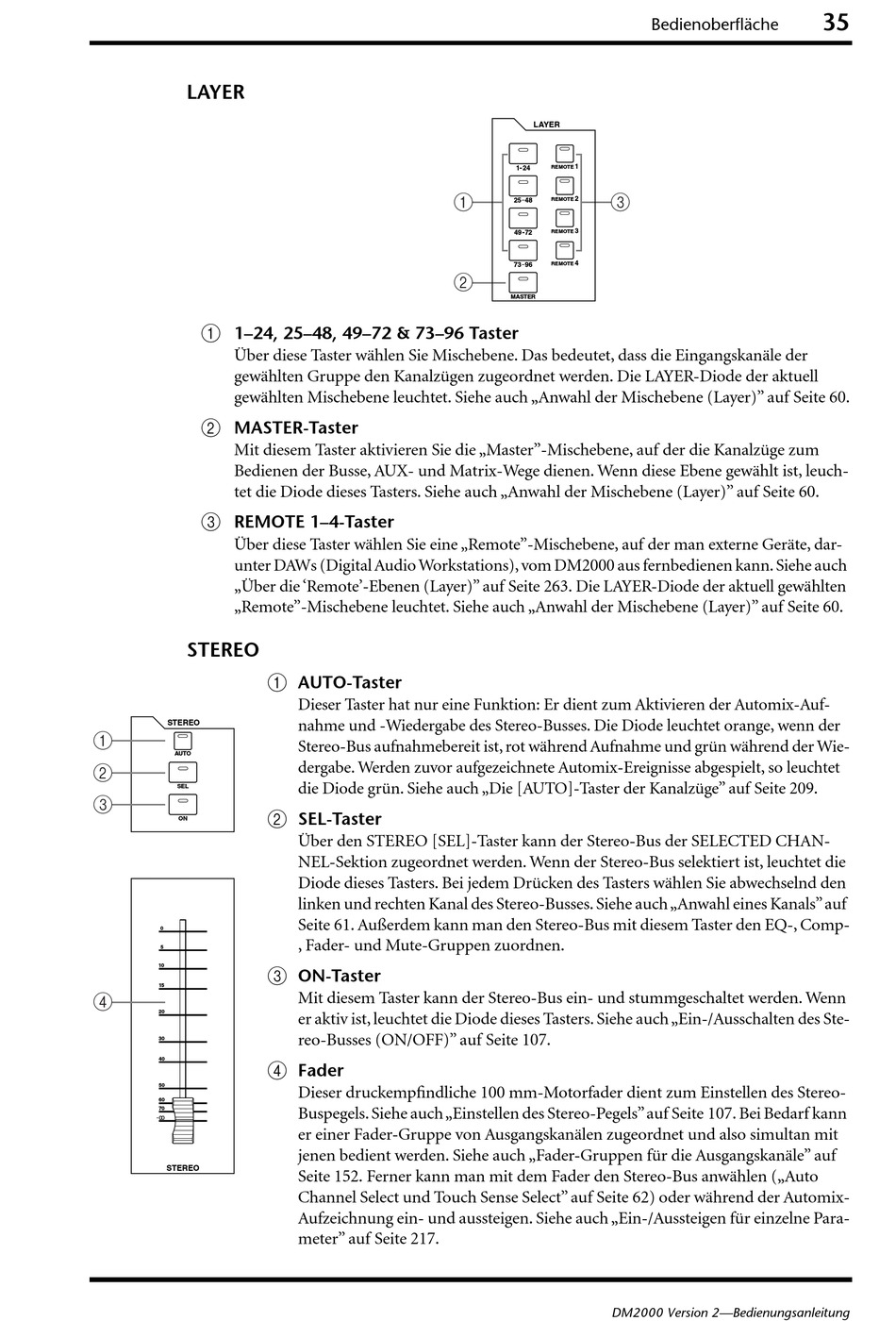

Yamaha DM2000 Bedienungsanleitung Seite 35

LAYER
A
1–24, 25–48, 49–72 & 73–96 Taster
Über diese Taster wählen Sie Mischebene. Das bedeutet, dass die Eingangskanäle der
gewählten Gruppe den Kanalzügen zugeordnet werden. Die LAYER-Diode der aktuell
gewählten Mischebene leuchtet. Siehe auch „Anwahl der Mischebene (Layer)" auf Seite 60.
B
MASTER-Taster
Mit diesem Taster aktivieren Sie die „Master"-Mischebene, auf der die Kanalzüge zum
Bedienen der Busse, AUX- und Matrix-Wege dienen. Wenn diese Ebene gewählt ist, leuch-
tet die Diode dieses Tasters. Siehe auch „Anwahl der Mischebene (Layer)" auf Seite 60.
C
REMOTE 1–4-Taster
Über diese Taster wählen Sie eine „Remote"-Mischebene, auf der man externe Geräte, dar-
unter DAWs (Digital Audio Workstations), vom DM2000 aus fernbedienen kann. Siehe auch
„Über die 'Remote'-Ebenen (Layer)" auf Seite 263. Die LAYER-Diode der aktuell gewählten
„Remote"-Mischebene leuchtet. Siehe auch „Anwahl der Mischebene (Layer)" auf Seite 60.
STEREO
STEREO
1
AUTO
2
SEL
3
ON
0
5
10
15
4
20
30
40
50
60
70
STEREO
A
AUTO-Taster
Dieser Taster hat nur eine Funktion: Er dient zum Aktivieren der Automix-Auf-
nahme und -Wiedergabe des Stereo-Busses. Die Diode leuchtet orange, wenn der
Stereo-Bus aufnahmebereit ist, rot während Aufnahme und grün während der Wie-
dergabe. Werden zuvor aufgezeichnete Automix-Ereignisse abgespielt, so leuchtet
die Diode grün. Siehe auch „Die [AUTO]-Taster der Kanalzüge" auf Seite 209.
B
SEL-Taster
Über den STEREO [SEL]-Taster kann der Stereo-Bus der SELECTED CHAN-
NEL-Sektion zugeordnet werden. Wenn der Stereo-Bus selektiert ist, leuchtet die
Diode dieses Tasters. Bei jedem Drücken des Tasters wählen Sie abwechselnd den
linken und rechten Kanal des Stereo-Busses. Siehe auch „Anwahl eines Kanals" auf
Seite 61. Außerdem kann man den Stereo-Bus mit diesem Taster den EQ-, Comp-
, Fader- und Mute-Gruppen zuordnen.
C
ON-Taster
Mit diesem Taster kann der Stereo-Bus ein- und stummgeschaltet werden. Wenn
er aktiv ist, leuchtet die Diode dieses Tasters. Siehe auch „Ein-/Ausschalten des Ste-
reo-Busses (ON/OFF)" auf Seite 107.
D
Fader
Dieser druckempfindliche 100 mm-Motorfader dient zum Einstellen des Stereo-
Buspegels. Siehe auch „Einstellen des Stereo-Pegels" auf Seite 107. Bei Bedarf kann
er einer Fader-Gruppe von Ausgangskanälen zugeordnet und also simultan mit
jenen bedient werden. Siehe auch „Fader-Gruppen für die Ausgangskanäle" auf
Seite 152. Ferner kann man mit dem Fader den Stereo-Bus anwählen („Auto
Channel Select und Touch Sense Select" auf Seite 62) oder während der Automix-
Aufzeichnung ein- und aussteigen. Siehe auch „Ein-/Aussteigen für einzelne Para-
meter" auf Seite 217.
LAYER
1
1 24 REMOTE
1 3
2
25 48 REMOTE
3
REMOTE
49 72
4
REMOTE
73 96
2
MASTER
DM2000 Version 2—Bedienungsanleitung
Bedienoberfläche
35
