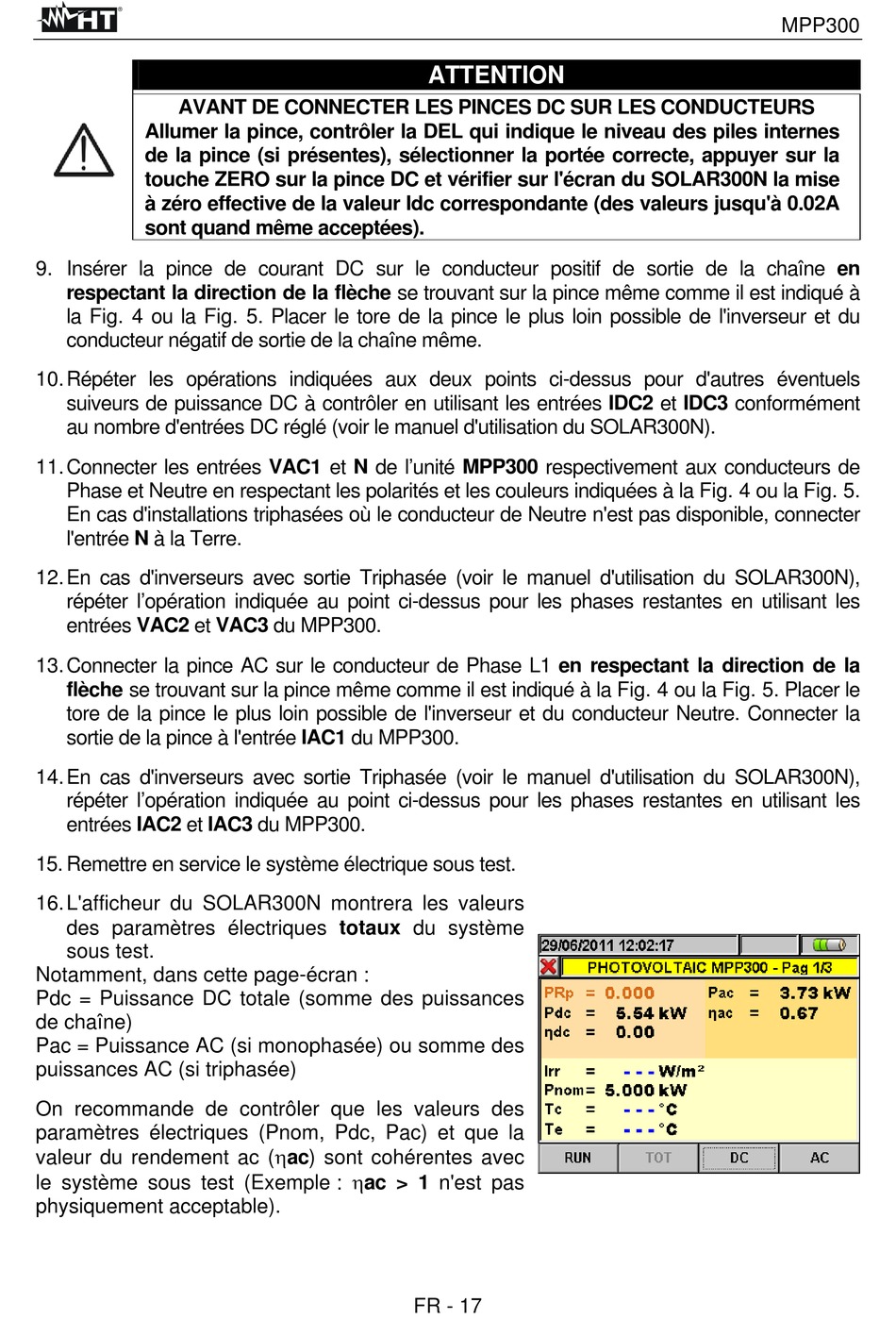

AVANT DE CONNECTER LES PINCES DC SUR LES CONDUCTEURS
Allumer la pince, contrôler la DEL qui indique le niveau des piles internes
de la pince (si présentes), sélectionner la portée correcte, appuyer sur la
touche ZERO sur la pince DC et vérifier sur l'écran du SOLAR300N la mise
à zéro effective de la valeur Idc correspondante (des valeurs jusqu'à 0.02A
sont quand même acceptées).
9. Insérer la pince de courant DC sur le conducteur positif de sortie de la chaîne en
respectant la direction de la flèche se trouvant sur la pince même comme il est indiqué à
la Fig. 4 ou la Fig. 5. Placer le tore de la pince le plus loin possible de l'inverseur et du
conducteur négatif de sortie de la chaîne même.
10. Répéter les opérations indiquées aux deux points ci-dessus pour d'autres éventuels
suiveurs de puissance DC à contrôler en utilisant les entrées IDC2 et IDC3 conformément
au nombre d'entrées DC réglé (voir le manuel d'utilisation du SOLAR300N).
11. Connecter les entrées VAC1 et N de l'unité MPP300 respectivement aux conducteurs de
Phase et Neutre en respectant les polarités et les couleurs indiquées à la Fig. 4 ou la Fig. 5.
En cas d'installations triphasées où le conducteur de Neutre n'est pas disponible, connecter
l'entrée N à la Terre.
12. En cas d'inverseurs avec sortie Triphasée (voir le manuel d'utilisation du SOLAR300N),
répéter l'opération indiquée au point ci-dessus pour les phases restantes en utilisant les
entrées VAC2 et VAC3 du MPP300.
13. Connecter la pince AC sur le conducteur de Phase L1 en respectant la direction de la
flèche se trouvant sur la pince même comme il est indiqué à la Fig. 4 ou la Fig. 5. Placer le
tore de la pince le plus loin possible de l'inverseur et du conducteur Neutre. Connecter la
sortie de la pince à l'entrée IAC1 du MPP300.
14. En cas d'inverseurs avec sortie Triphasée (voir le manuel d'utilisation du SOLAR300N),
répéter l'opération indiquée au point ci-dessus pour les phases restantes en utilisant les
entrées IAC2 et IAC3 du MPP300.
15. Remettre en service le système électrique sous test.
16. L'afficheur du SOLAR300N montrera les valeurs
des paramètres électriques totaux du système
sous test.
Notamment, dans cette page-écran :
Pdc = Puissance DC totale (somme des puissances
de chaîne)
Pac = Puissance AC (si monophasée) ou somme des
puissances AC (si triphasée)
On recommande de contrôler que les valeurs des
paramètres électriques (Pnom, Pdc, Pac) et que la
valeur du rendement ac (ac) sont cohérentes avec
le système sous test (Exemple : ac > 1 n'est pas
physiquement acceptable).
ATTENTION
FR - 17
MPP300
