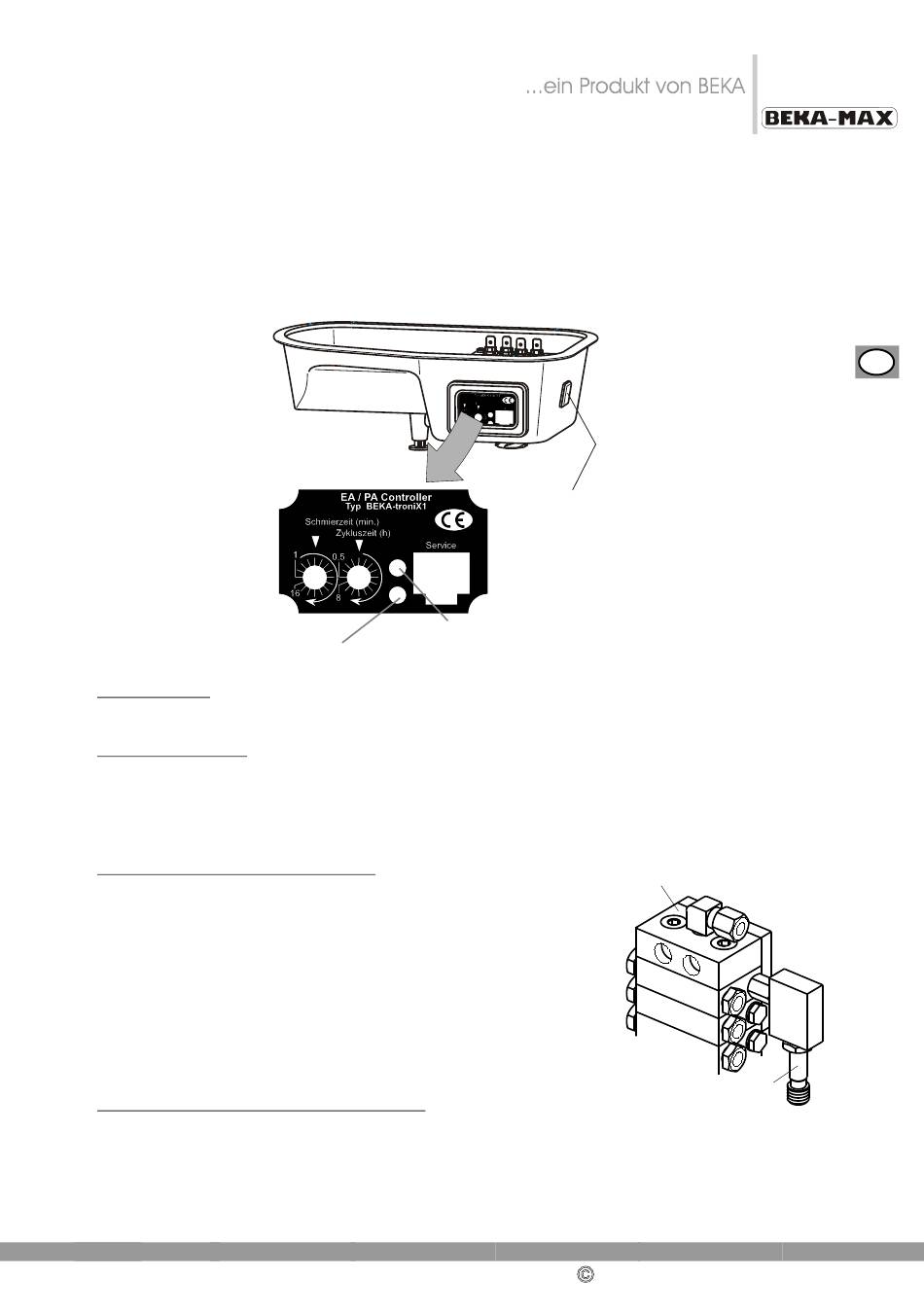

Betriebsart Taktsteuerung - BEKA EP-1 Original - Betriebs- Und Montageanleitung

Bei eingeschalteter Zündung kann zu jeder Zeit durch Betätigen des Drucktasters an der Seite
der Pumpe eine Zwischenschmierung ausgelöst werden. Die Pumpe beginnt dann sofort mit
einer Schmierung. Die verbleibende Zykluszeit bzw. Schmierzeit wird zurückgesetzt und
beginnt von Neuem.
Durch Drücken der Zwischenschmiertaste kann eine Störung zurückgesetzt werden. Die
Pumpe versucht dann erneut einen Schmiervorgang zu starten.
Grüne LED zur Anzeige der Funktion
Zeitsteuerung:
Bei der Betriebsart Zeitsteuerung kann die Schmierzeit und die Zykluszeit eingestellt werden.
Drehzahlsteuerung:
Bei der Drehzahlsteuerung wird die Dauer der Schmierung über die Anzahl der Umdrehungen
des Pumpenmotors bestimmt.
Der Pumpenmotor wird zu diesem Zweck über einen Schleifkontakt mit der Steuerung
verbunden. Bei jeder Motorumdrehung erhält die Steuerung ein Signal.
11.1.2.

Betriebsart Taktsteuerung:

Bei der Taktsteuerung werden zur Bestimmung der Dauer der
Schmierung die Anzahl der Kolbenhübe des Progressivverteilers
gezählt.
Dazu wird am Progressivverteiler ein Näherungsschalter
angebaut, der mit der Steuerung verbunden wird (siehe
Klemmplan auf Seite 15). Bei jedem Kolbenhub wird ein Signal an
die Steuerung gesandt.
Technische Daten des Näherungsschaltes:
Betriebsspannung:
Schaltungsart:
Strombelastbarkeit:
Anschluss:
Rote LED zur Anzeige von Störungen
10 bis 60 V DC
PNP-Schließer
200 mA
4 pol. M12x1 steckbar
Drucktaster
zum Auslösen
einer Zwischen-
schmierung
Progressivverteiler
Näherungsschalter
Funktionsanzeige:
Gehäusewerkstoff:
Schutzart des Schalters:
Umgebungstemperatur:
BEKA 2010 Alle Rechte vorbehalten!
23
LED gelb
Edelstahl
IP 67
-40° C bis +85° C
D
