11.1.5.
Zusatzausrüstungen:

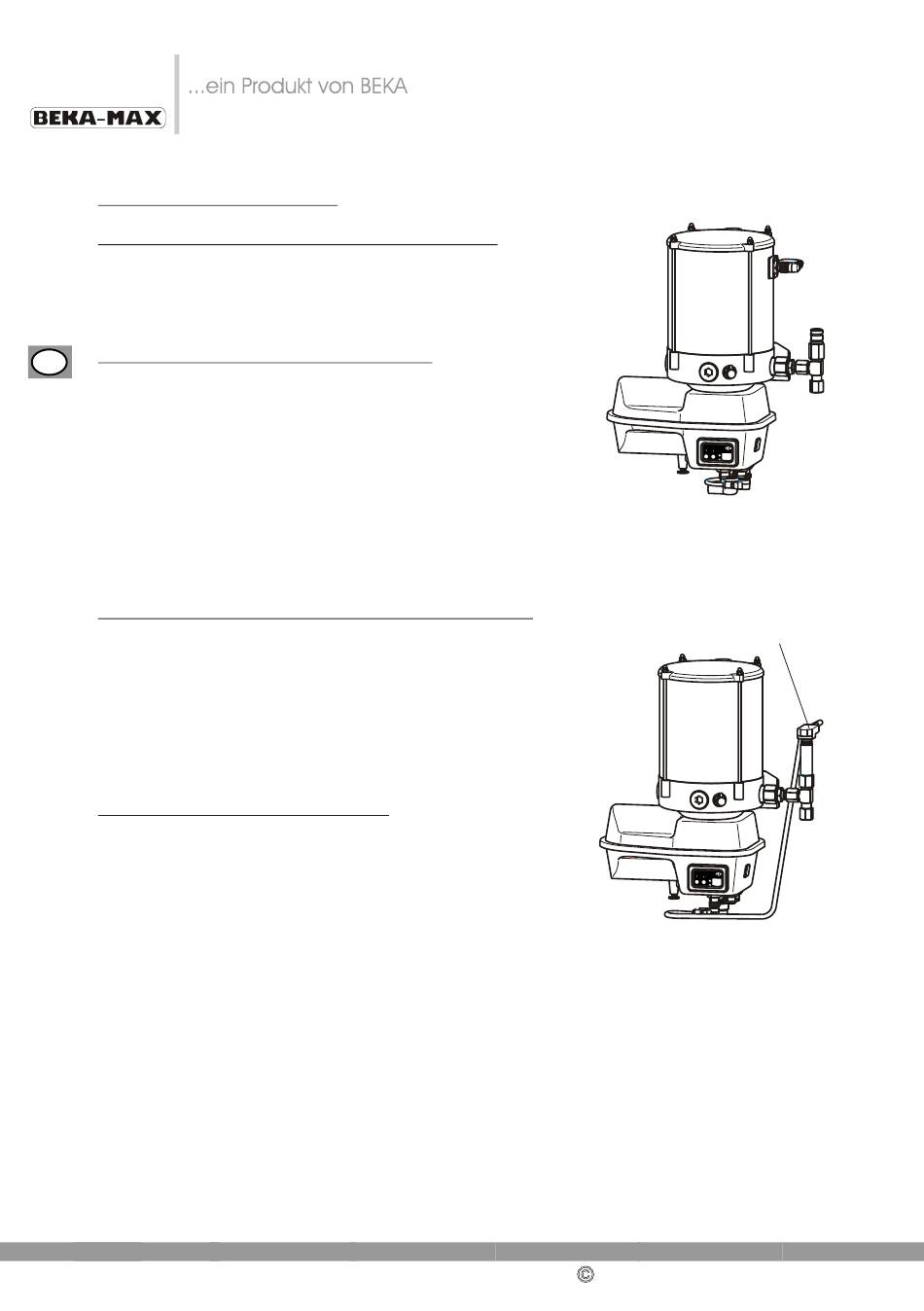

Fettstandskontrolle bei BEKA-troniX1 und EP-tronic:
Zur elektronischen Kontrolle des Fettstands im Behälter der
Pumpe wird ein kapazitiver Näherungsschalter in den Behälter
eingebaut. Dieser sendet ein Signal an die Steuerung, solange
genügend Schmiermittel im Behälter vorhanden ist.
Technische Daten des Näherungsschalters:
D
Betriebsspannung:
Schaltungsart:
Schaltstrom max.:
Schutzart des Schalters:
Umgebungstemperatur:
Anschluss:
Das Signal wird von der Steuerung ausgewertet. Bleibt das Signal länger als 10 sec. aus meldet
die Steuerung einen Fehler (Signalanzeigen siehe Seite 331) und schaltet die Pumpe ab.
Wird der Behälter nachgefüllt, beginnt die Pumpe selbsttätig wieder zu arbeiten.
Überdruckventilkontrolle bei BEKA-troniX1 und EP-tronic
Mit Hilfe eines am Überdruckventil des Pumpenelementes
26
angebrachten Mikroschalters kann der max. Betriebsdruck der Anlage
überwacht werden.
Steigt der Druck im Leitungssystem der Anlage auf 280 bar spricht das
Überdruckventil an.
Der Mikroschalter sendet ein Signal an die Steuerung. Diese schaltet
die Pumpe ab und zeigt eine Störung an (Signalanzeigen siehe Seite
33) (Klemmpläne siehe Seite 15 und 19).
Technische Daten des Mikroschalters:
Betriebsspannung:
Kontaktart:
Schaltstrom max.:
Schutzart des Schalters:
Umgebungstemperatur:
Anschluss:
Nach der Beseitigung des Fehlers muss die Pumpe durch Drücken der Zwischenschmiertaste
wieder gestartet werden.
10 bis 60 V DC
PNP-Schließer
25° C bis +70° C
4-pol., M12x1 steckbar
10 bis 60 V DC
1 Wechsler
25° C bis +85° C
Kabel 0,5 m lang, verschweißt,
4-pol., M12x1 steckbar
250 mA
IP 67
I = 1,7 A
IP 67
BEKA 2010 Alle Rechte vorbehalten!
Mikroschalter
