2 Gebrauchsanleitung
Wartung
Bei gemeinsamer, mindestens 2 Sekunden langer Betätigung der
Tasten 2 und 3 gelangt man in das Konfigurationsmenü des
Controllers. Hier können alle vier Tasten zur Steuerung und
Veränderung der Werte der Parameter verwendet werden.
1

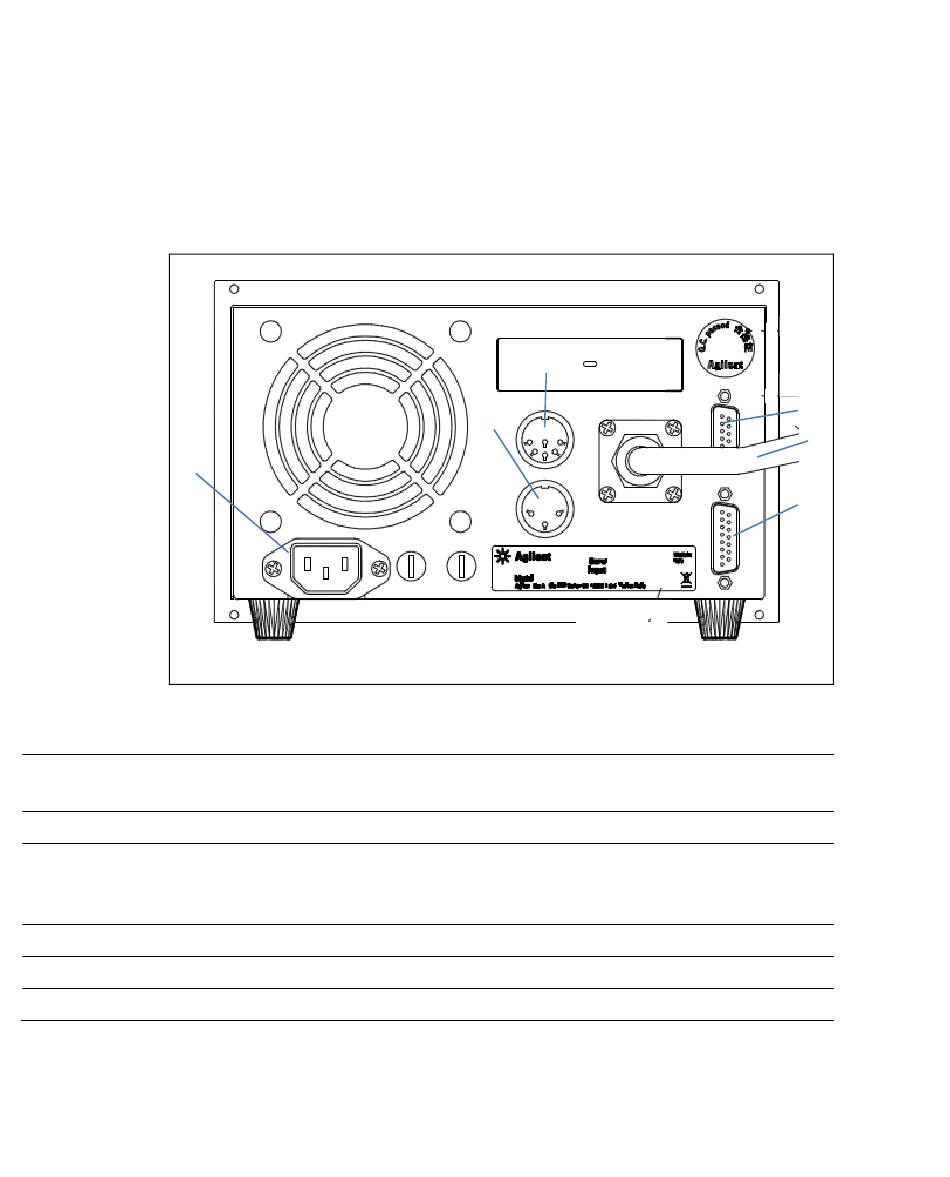

Abbildung 3
1 Versorgungsmodul des Controllers, umfaßt die Schutzsicherung, den Netzstecker und
den EMC-Filter.
2 Kommunikation -Port RS-232 / RS-485.
3 Verbinder der logischen Signale Input/Output mit programmierbarem Analogausgang
(der Kupplungs-verbinder wird mit einer Wiederveschließbrücke der "Interlock"
geliefert)
4 Pumpenkabelverbindung.
5 Ausgangsverbinder zur Kontrolle der Entlüftungs- und Abflussventile.
6 Ausgangsverbinder für das externe Gebläse.
34/288
Rückseitige Tafel der Controller X3501-64002
Turbo-V 701 Rack Controller User Manual / 87-901-032-01
5
6
2
4
3
