RICONOSCIMENTO

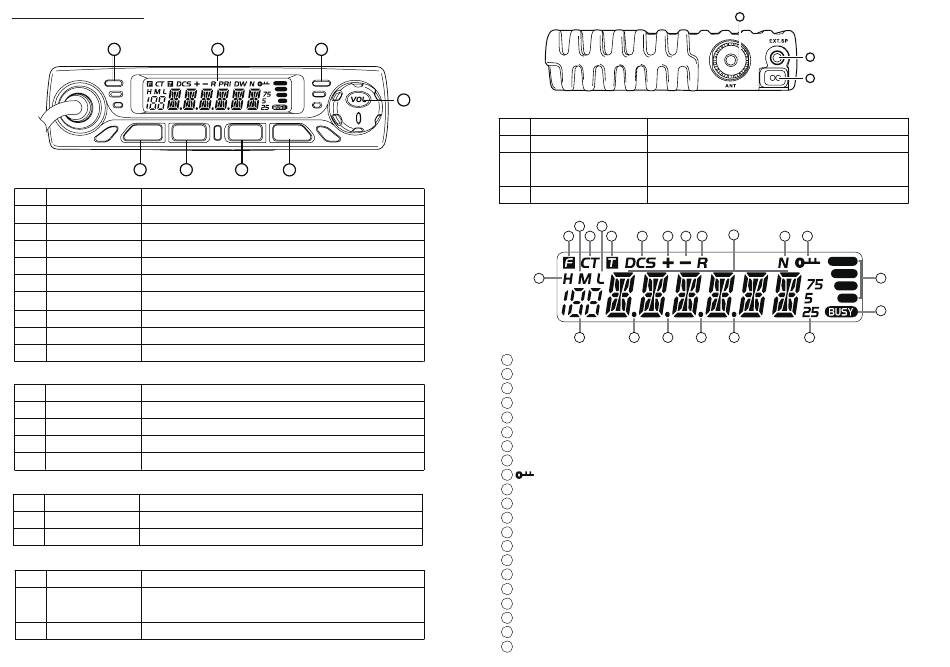

Pannello frontale

6
FUN V/M
1 2
Funzione di base
NO. Tasti Funzioni
1 FUN Tasto Menu funzione
2 V/M Tasto di commutazione modalità VFO/Memoria
3 SCA Tasto di scansione
4 SQL Tasto di Squelch
5 VOL Power on/off e tasto di volume
Luce accesa quando lo squelch è attivo
6 Indicatore RX
7 Indicatore TX Luce accesa quando manda segnale TX
8 Display LCD Visualizza canale/frequenza/impostazione della funzione
9 Altoparlante Ascolta le chiamate
Premere il tasto FUN finché non appare l'icona F, quindi premere il tasto successivo
NO. Tasti Funzioni
1 V/M Lista di canali
2 SCA Scansione canale cancellare o aggiungere
3 SQL Impostazione CTCSS/DCS
4 VOL Blocco tastiera
Tieni premuto il tasto FUN e poi premi il seguente tasto
NO. Tasti Funzioni
1 V/M Cancellare il canale di memoria
2 SQL Funzione di visualizzazione della tensione
Tieni premuto il tasto seguente
NO. Tasti Funzioni
Entra in modalità impostazione dopo averlo tenuto premuto
1 FUN
per 2 secondi
2 SQL Ruotare il monitor
8 7
SCA SQL
3 4
65

Pannello posteriore

5
Basic Function
NO. Tasti
1 Connettore dell'antenna
Jack per altoparlante
2
esterno
3 Cavo di alimentazione
Display
11
1
10
13
F: Visualizza quando si preme il tasto FUN
1
2 CT: Visualizza quando si imposta CTCSS
3 T: Visualizza quando si imposta TX CTCSS
DCS: Visualizza quando si imposta DCS
4
+: Visualizza quando si imposta la direzione di offset positiva
5
-: Visualizza quando si imposta la direzione di offset negativa
6
R: Visualizza quando si attiva la funzione di frequenza inversa
7
N: Visualizza quando si imposta la banda stretta
8
: Visualizza quando si imposta la funzione di blocco tastiera
9
H: Visualizza quando si imposta la massima potenza
10
M: Visualizza quando si imposta la potenza media
11
L: Visualizza quando si imposta a bassa potenza
12
188: Visualizza il numero del canale di memoria in modalità memoria
13
Punto decimale: Visualizza quando il canale di memorizzazione indica un canale vuoto
14
Punto decimale: Visualizza questa icona quando si imposta la scansione del canale salta
15
Punto decimale: Indica il punto decimale della frequenza e la funzione di scansione
16
Punto decimale: Visualizza questa icona quando si imposta la scansione CTCSS/DCS
17
888888: Indica la frequenza o il nome del canale di memoria
18
25/5/75: Visualizza questa icona quando indica la fine della frequenza.
19
BUSY: Visualizzato quando si riceve il segnale o si accende la funzione monitor
20
RSSI: Zeigt die TX / RX-Signalstärke an.
21
1
Funzioni
Collegare un'antenna da 50Ω
Collegare l'altoparlante esterno SP01 opzionale
Collegare un cavo di alimentazione DC standard
