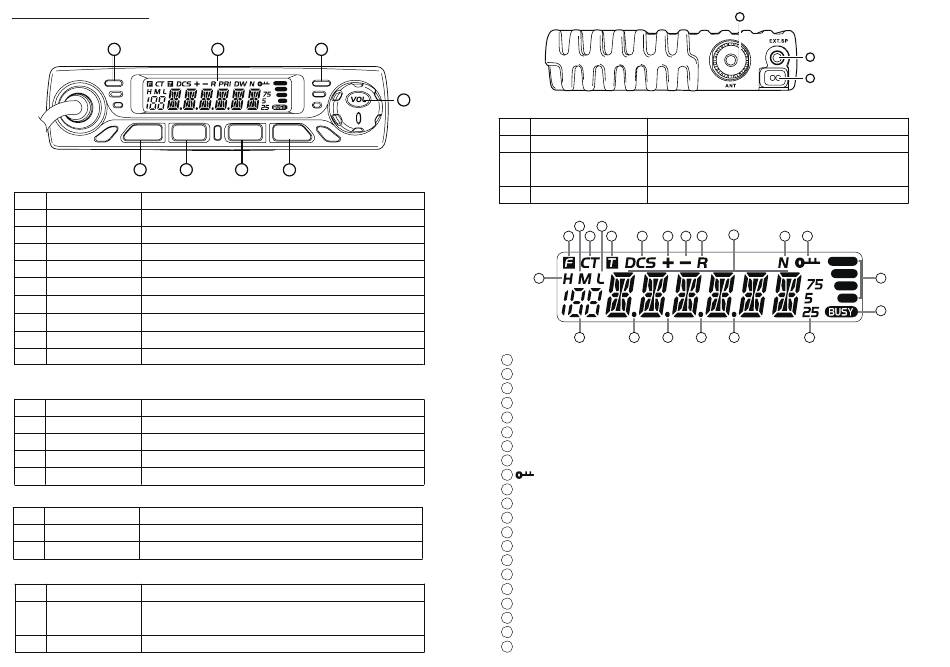

Retevis RT98 Bedienungsanleitung Seite 14

BEKANNT WERDEN
Vorplatte
6
FUN V/M
1 2
Basic Function
NO. Knopf Funktion
1 FUN Funktionsmenütaste
2 V/M VFO / Speichermodus-Umschalttaste
3 SCA Scan-Taste
4 SQL Squelch-Taste
5 VOL Ein- / Ausschalten und Lautstärketaste
6 RX indicator Licht an, wenn Squelch gültig ist
7 TX indicator Leuchtet beim Senden
8 LCD display Kanal- / Frequenz- / Funktionseinstellung anzeigen
9 Speaker Anrufe abhören
Drücken Sie die Fun-Taste, bis das F-Symbol angezeigt wird, und drücken Sie dann die
folgende Taste
NO. Knopf Funktion
1 V/M Channel Store
2 SCA Kanalsuchlauf löschen oder hinzufügen
3 SQL CTCSS / DCS-Einstellung
4 VOL Tastensperre
Halten Sie die Fun-taste gedrückt und drücken Sie dann die folgende Taste
NO. Knopf Funktion
1 V/M Speicherkanal löschen
2 SQL Spannungsanzeigefunktion
Halten Sie die folgende Taste gedrückt
NO. Knopf Funktion
Aktivieren Sie den Einstellungsmodus, nachdem Sie ihn
1 FUN
2 Sekunden lang gedrückt haben
2 SQL Monitor einschalten
8 7
SCA SQL
3 4
25
Rückplatte
5
Basic Function
NO. Knopf
1 Antennenanschluss
Externer
2
Lautsprecheranschluss
3 Stromkabel
Anzeige
11
1
10
13
F: Wird angezeigt, wenn die FUN-Taste gedrückt wird
1
2 CT: Anzeige beim Einstellen von CTCSS
3 T: Anzeige beim Einstellen von TX CTCSS
DCS: Anzeige beim Einstellen von DCS
4
+: Anzeige beim Einstellen der positiven Versatzrichtung
5
-: Anzeige beim Einstellen der negativen Versatzrichtung
6
R: Anzeige beim Einschalten der Rückwärtsfrequenzfunktion
7
N: Anzeige beim Einstellen des Schmalbandes
8
: Display beim Einstellen der Tastensperrfunktion
9
H: Anzeige beim Einstellen der hohen Leistung
10
M: Anzeige beim Einstellen der mittleren Leistung
11
L: Anzeige beim Einstellen der niedrigen Leistung
12
188: Anzeige der Speicherkanalnummer im Speichermodus
13
Dezimalpunkt: Anzeige, wenn der Speicherkanal einen leeren Kanal anzeigt
14
Dezimalpunkt: Anzeige dieses Symbols, wenn der Kanalsuchlauf übersprungen wird
15
Dezimalpunkt: Zeigt den Dezimalpunkt der Frequenz und die Scanfunktion an
16
Dezimalpunkt: Zeigen Sie dieses Symbol an, wenn Sie den CTCSS / DCS-Scan einstellen
17
888888: Geben Sie die Frequenz oder den Namen des Speicherkanals an
18
25/5/75: Zeigen Sie dieses Symbol an, wenn das Ende der Frequenz angezeigt wird.
19
BUSY: Anzeige beim Empfang des Signals oder Einschalten der Monitorfunktion
20
RSSI: Zeigt die TX / RX-Signalstärke an.
21
1
Funktion
Schließen Sie eine 50Ω-Antenne an
Schließen Sie den optionalen externen
Lautsprecher SP01 an
Schließen Sie ein Standard-Gleichstromkabel an
12
18
2 3 4 5 6 7
14 15 16 17
26
2
3
8 9
21
20
19
