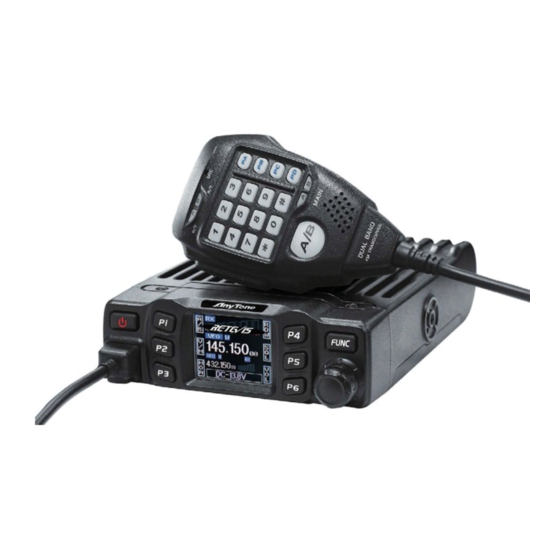

Inhaltszusammenfassung für Retevis RT95
- Seite 1 MADE IN CHINA Shenzhen Retevis Technology Co.,Ltd Web: www.retevis.com E-mail: kam@retevis.com Facebook: facebook.com/retevis...
- Seite 2 RT95 Bedienungsanleitung...
- Seite 4 Produktsicherheit und RF Exposure für Mobilfunk: Bevor Sie dieses Mobilfunkgerät benutzen,lesen Sie bitte das Handbuch,es enthält die wichtige Gebrauchsanweisung für die sicherliche Benutzung, RF Energiebewusst sein,Steuerinformationen und Betriebsanweisungen für die Einhaltung der RF-Energie- Expositionsgrenzwerte in den anwendbaren nationalen und internationalen Normen. So bitte lesen Sie diese Bedienungsanleitung für die sicherliche Benutzung.
-
Seite 5: Inhaltsverzeichnis
INHALT 1.Funktionen und Eigenschaften ..............1 2.Zubehörs ....................... 2 3.Erst-Installation .................... 3 4.Die Maschine kennen .................. 8 5.Arbeitsmodus ..................... 11 6.Grundoperation ..................12 7.Funktionsmenü ..................17 8.Kanal Menü ....................22 9.Tastatur-Menü-Einstellungen ..............27 10.DTMF Einstellung ..................28 11.Programmiersoftware installieren und starten ........29 12.Instandhaltung .................. -
Seite 6: Funktionen Und Eigenschaften
1. Funktionen und Eigenschaften RT95 Mobilfunkgerät hat schöne Gehäuse, Robustheit & Stabilität, Fortschrittliche und zuverlässige Funktionen, es ist perfekt und wertvoll. Dieser Amateur-Mobilfunkgerät gilt besonders für Fahrer und verfolgt die Philosophie der Innovation und Praktikabilität. Weitere Funktionen wie folgt: ♦ mit hochwertigen Materialien, Technologie und gute Wärmeableitung, um einen stabilen und dauerhaften Betrieb zu gewährleisten... -
Seite 7: Zubehörs
2. Zubehörs 2.1 Standard Zubehörs FUNC MI C Transceiver Mikrofon Mobile Halterung Schrauben Scheibe Einstelbar DC Stromkabel mit rutschfeste Sicherung Schrauben Sicherungshalter Matte 2.2 Optionale Zubehörs PC Kabel Auto-Antenne RT95 UHF/VHF Moble Radio Radio... -
Seite 8: Erst-Installation
Transceiver niemals an eine 24V Batterie an. Achten Sie darauf, eine 12V Fahrzeugbatterie zu verwenden, die über ausreichende Stromkapazität verfügt. Wenn der Strom zum Transceiver unzureichend ist, kann sich die Anzeige während der Übertragung verdunkeln oder die Ausgangsleistung übermäßig fallen lassen. RT95 UHF/VHF Moble Radio... -
Seite 9: Feste Station Betrieb
Schließen Sie den Transceiver nicht direkt an eine AC-Steckdose an. ♦ Verwenden Sie das mitgelieferte DC Stromkabel, um den Transceiver an eine geregelte Stromversorgung anzuschließen. ♦ Es darf nicht, mit einer kleine Drahtlehre die Kabel zu ersetzen. RT95 UHF/VHF Moble Radio... -
Seite 10: Sicherungsdraht Wechseln
» Wenn Sie den Transceiver längere Zeit benutzen, falls die Fahrzeugbatterie nicht vollständig aufgeladen ist oder wenn der Motor ausgeschaltet ist, kann die Batterie entladen werden und hat keine ausreichenden Reserven, um das Fahrzeug zu starten. Vermeiden Sie es, den Transceiver unter diesen Bedingungen zu benutzen. RT95 UHF/VHF Moble Radio... -
Seite 11: Antenne Verbinden
3,5 mm (1/8 ") Mono (2-Leitungsdraht) Stecker auf. » Externer Lautsprecher hat einen doppelten Port BTL, so bitte beachten Sie diese Verbindungsart. Der Lautsprecher kann sich nicht mit dem Boden verbinden, sonst wird der Lautsprecher Defekt haben. Die falsche Verbindungsweise wie unten: RT95 UHF/VHF Moble Radio... - Seite 12 3.4.2 Mikrofon Für die Sprachkommunikation verbinden Sie ein Mikrofon mit einem 8-poligen Modulstecker in die modulare Steckdose auf der Vorderseite des Hauptgeräts. Drücken Sie auf den Stecker, bis die Verriegelungslasche klickt. FUNC MI C Mikrofon verbinden. RT95 UHF/VHF Moble Radio...
-
Seite 13: Die Maschine Kennen
4. die Maschine kennen 4.1 Frontplatte FUN C Funktion Strom Ein/Aus/Mute Selbstdefinierte Taste Selbstdefinierte Taste Selbstdefinierte Taste Selbstdefinierte Taste Selbstdefinierte Taste Selbstdefinierte Taste Funktionstaste/Funktionsgruppentaste Mikronbuchse Kanalschalter/Drücken Taste/Tastensperre LCD display Kanal/frequenz/funktion-Einstellung anzeigen 4.2 Rückplatte RT95 UHF/VHF Moble Radio... - Seite 14 Zeigt es an,wenn die Sub-Kanal- Rücklufenfunktion aktiviert ist Zeigt es an,wenn die Sub-Kanal-offset-Funtion aktiviert ist Zeigt es an, wenn die Sub-Kanal ein Sinal empfängt Zeigt die Sub-Kanalfrequenz oder den Namen an Zeigt die Signalstärke des Sub-Kanals an Anzeige der Spannung und Menüeinstelung RT95 UHF/VHF Moble Radio...
- Seite 15 Wenn diese Taste in der oberen Position ist, ist sie die UP / DOWN-Taste freigeschaltet, wenn diese Taste nach unten UP /DOWN gedrückt wird, wird die UP / DOWN-Taste gesperrt : Mikrofonanschluss-Schaltplan (Frontansicht des Steckers) Kev Pad Serielle Daten Down MIC GND RT95 UHF/VHF Moble Radio...
-
Seite 16: Arbeitsmodus
Kanälen, stellen Sie den Kanalknopf ein, um den Kanal nach oben und unten zu bewegen. » Wenn der Transceiver als Kanalmodus programmiert und gesperrt ist, können Sie nicht durch den manuellen Betrieb im Radio-Menü in den Frequenzmodus zurückkehren. RT95 UHF/VHF Moble Radio... -
Seite 17: Grundoperation
6.1 Ein- und Ausschalten 1. Einschalten: Im Ausschaltzustand drücken Sie einmal, die LCD erscheint "RETEVIS", dann zeigt die aktuelle Frequenz oder den Kanal an. 2. Ausschalten: Im Einschaltzustand drücken Sie für 3 Sekunden, das LCD zeigt "SCHLIESSEN" an, dann verschwindet die LCD-Anzeige.Ausschalten: Im Einschaltzustand drücken Sie für 3 Sekunden, das LCD zeigt "SCHLIESSEN"... -
Seite 18: Empfangen
3. Halten Sie die Taste [PUSH] oder [FUNC] gedrückt, um zu speichern und zu beenden, oder warten Sie 10 Sekunden, bis das Radio die Einstellung speichert und beendet wird. 6.9 Kanal-Bearbeitung 1. Im VFO Modus könnten Sie den Kanal-Schalter oder die Taste [UP]/[DOWN] vom Mikrofon drehen, um die Frequenz einzustellen. RT95 UHF/VHF Moble Radio... -
Seite 19: Kanal Löschen
Taste [UP]/[DOWN] des Mikrofons, um zu wählen, ob CTCSS / DCS-Codierungssignalisierung zum aktuellen Kanal hinzugefügt wird. Drücken Sie die [PUSH]-Taste und drehen Sie dann den Kanalknopf oder drücken Sie die Taste [UP]/[DOWN] des Mikrofons, um die gewünschte CTCSS / DCS-Codierungssignalisierung auszuwählen. RT95 UHF/VHF Moble Radio... - Seite 20 Frequenzscan zu starten, das LCD zeigt "S" an. 3. Kannalknopf drehen oder drücken Sie die Taste [UP]/[DOWN] des Mikrofons, um die Scan-Richtung zu ändern. 4. Kannalknopf drehen oder drücken Sie eine beliebige Taste, außer Taste [UP]/[DOWN] des Mikrofons, um zu beenden. RT95 UHF/VHF Moble Radio...
-
Seite 21: Scan Überspringen
Tasten ungültig. 6.18 Übertragung der DTMF/5 Tone Signalisierung Wenn der aktuelle Kanal mit DTMF/5 Tone Signalisierung ist, halten Sie die PTT- und die [UP] -Taste gedrückt, um die vorprogrammierte Signalisierung zu übermitteln. RT95 UHF/VHF Moble Radio... -
Seite 22: Funktionsmenü
Dieses Funkgerät verfügt über 3 verschiedene Anzeigemodus: Frequenz-Kanal-Modus, Kanalmodus und Kanalname Modus. 1. Geben Sie die FUNCTION MENU-Liste ein, wählen Sie die Funktion No.03. 2. Drücken die Taste [PUSH], die Farbe der geänderte Schriftzeichen auf LCD wechselt zur grünen Farbe. RT95 UHF/VHF Moble Radio... -
Seite 23: Squelch Stufen Einstellung
4. Drücken Sie die Taste [PUSH] oder [P3], um die Einstellung zu speichern und zu beenden. 7.7 Scan-Aufenthaltzeit-Einstellung 1. Geben Sie die FUNCTION MENU-Liste ein, wählen Sie die Funktion No.07. 2. Drücken die Taste [PUSH], die Farbe der geänderte Schriftzeichen auf LCD wechselt zur grünen Farbe. RT95 UHF/VHF Moble Radio... -
Seite 24: Scan-Pausezeit-Einstellung
2. Drücken die Taste [PUSH], die Farbe der geänderte Schriftzeichen auf LCD wechselt zur grünen Farbe. 3. Drehen den Kanalknopf, um die gewünschte Einstellung zu wählen. ON: Dual-Kanal-Funktion aktivieren OFF: Dual-Kanal-Funktion deaktivieren 4. Drücken Sie die Taste [PUSH] oder [P3], um die Einstellung zu speichern und zu beenden. RT95 UHF/VHF Moble Radio... -
Seite 25: Einstellung Der Helligkeit Der Hintergrundbeleuchtung
Repeater startet, braucht es nicht mehr, diese Pilotfrequenz wieder zu senden. 1. Geben Sie die FUNCTION MENU-Liste ein, wählen Sie die Funktion No.14. 2. Drücken die Taste [PUSH], die Farbe der geänderte Schriftzeichen auf LCD wechselt zur grünen Farbe. RT95 UHF/VHF Moble Radio... - Seite 26 3. Drehen den Kanalknopf, um die gewünschte Einstellung zu wählen. ON: Schalte die RTDF-Funktion ein. OFF: Schalte die RTDF-Funktion aus. 4. Drücken Sie die Taste [PUSH] oder [P3], um die Einstellung zu speichern und zu beenden. RT95 UHF/VHF Moble Radio...
-
Seite 27: Werkseinstellungen Zurücksetzen
CTCSS: 62.5-254.1Hz, und eine selbst definierte Gruppe, insgesamt 52 Gruppen DCS: 000N-777I, insgesamt 1024 Gruppen N ist positiver Code und I ist inverser Code. Drücken Sie die Taste FUNC, um einen positiven oder inversen Code zu wählen. RT95 UHF/VHF Moble Radio... -
Seite 28: Hoch/Mittel/Niedrig Leistung Auszuwählen
4. Drücken Sie die Taste [PUSH] oder [P3], um die Einstellung zu speichern und zu beenden. » 5Tone Gruppenname und Verbindung werden von PC Software programmiert. Wenn die gewählte 5Tone-Codierung hat einen Gruppennamen, wird das LCD nur Gruppenname anzeigen. RT95 UHF/VHF Moble Radio... -
Seite 29: Signalisierung-Kombination Einstellung
8.5 T-DEC(Optionale Signalisierung hinzufügen) Der Transceiver gibt es zwei optionale Signalisierung: DTMF/5Tone. Diese Signalisieru- ngsfunktion sind ähnlich wie die CTCSS/DCS-Signalisierung. Wenn der Empfänger eine optionale Signalisierung hinzufügt, soll der Anrufer eine passende Signalisierung senden. DTMF- und 5Tone-Signalisierung kann für andere erweiterte Funktionen wie ANI, PTT-ID, Gruppenruf, Anrufwahl, Entfernter Halo, Entfernter Tod usw verwendet. -
Seite 30: Talk Around
2. Drücken die Taste [PUSH], die Farbe der geänderte Schriftzeichen auf LCD wechselt zur grünen Farbe. 3. Drehen den Kanalknopf, um die gewünschte Einstellung zu wählen. Drücken Sie die Taste [FUNC], um die Differenzfrequenz-Richtung einzustellen. -: Minus offset, bedeutet die Übertragungsfrequenz niedriger als die Empfangsfrequenz ist. RT95 UHF/VHF Moble Radio... - Seite 31 OFF: esetzt-Kanal-Sperrfunktion ist deaktiviert. Übertragung ist in jedem Empfangsstatus erlaubt. 4. Drücken Sie die Taste [PUSH] oder [P3], um die Einstellung zu speichern. 8.13 TX AUS 1. Geben Sie die Kanal-Menü ein, wählen Sie die Funktion No.13. RT95 UHF/VHF Moble Radio...
-
Seite 32: Tastatur-Menü-Einstellungen
1. Halten Sie die Taste [FUNC] gedrückt, um die SELECT MENU aufzurufen. 2. Drücken Sie die Tasten [P4] [P6] kurz oder drehen Sie den Kanalknopf, um die Memüliste zu wählen. Kurz drücken Sie die Taste [P5] um die Seite schnell zu durchblättern. RT95 UHF/VHF Moble Radio... -
Seite 33: H-Pa H-Pd Mikrofon Selbstdefinierte Tastatur-Einstellung
2. Drücken Sie die Taste [PUSH], die Farbe des Menüwerts im LCD-Display wird grün. 3. Drehen den Kanalknopf, um die gewünschte Einstellung zu wählen. 50MS: Die Zeit für die Übertragung einer einzelnen DTMF-Codierung und das Intervall ist 50MS RT95 UHF/VHF Moble Radio... -
Seite 34: Programmiersoftware Installieren Und Starten
Software öffnen, das COM-Port erbneut wählen, dann wird es in den normalen Betrieb übergehen. Deshalb, bitte verbinden Sie den Transceiver mit dem Komputer nach dem Einschalten des Transceivers. Starten Sie die Transceiver-Stromvergung nicht neu, wenn sie mit dem Komputer verbunden ist. RT95 UHF/VHF Moble Radio... -
Seite 35: Instandhaltung
CTCSS/DCS unterschiedlich, bittl neu setzen kurz, schlechte Sensibilität c. Aus dem Kommunikationsbereich a. Frequenz/Kanal unterschiedlich, bittl ändern Kann nicht mit anderen b. CTCSS/DCS unterschiedlich, bittl neu setzen Mitgliedern innerhalb der c. Aus dem Kommunikationsbereich Gruppe reden RT95 UHF/VHF Moble Radio... -
Seite 36: Technische Daten
Audio Ausgangsleitung >2W@8 EMPFÄNGER Breite Band Schmales Band Ausgangsleistung 25W / 15W / 5W Modulation 16KΦF3E 11KΦF3E Benachbarte Kanalleistung ≥70dB ≥60dB Hum ＆ Lärm ≥40dB ≥36dB Spurious Emission ≥60dB ≥60dB Audio Anklang +1~-3dB(0.3~3KHz) +1~- 3dB(0.3~2.55KHz) Audioverzerung ≤5% RT95 UHF/VHF Moble Radio... -
Seite 37: Diagramm
156.7 189.9 241.8 77.0 110.9 159.8 192.8 250.3 79.7 114.8 162.2 196.6 254.1 Self- 82.5 118.8 165.5 199.5 85.4 123.0 167.9 203.5 88.5 127.3 171.3 206.5 91.5 131.8 173.8 210.7 RT95 UHF/VHF Moble Radio... - Seite 38 279. 280. 281. 282. 283. 284. 285. 286. 287. 288. 289. 290. 291. 292. 293. 294. 295. 296. 297. 450 298. 299. 300. 301. 302. 303. 304. 305. 460 306. 307. 308. 309. 310. 311. 312. RT95 UHF/VHF Moble Radio...
- Seite 39 477. 478. 479. 480. 481. 482. 483. 484. 485. 486. 487. 488. 489. 490. 491. 492. 493. 494. 495. 496. 497. 498. 499. 500. 501. 502. 503. 504. 505. 506. 507. 508. 509. 510. 511. 512. RT95 UHF/VHF Moble Radio...
-
Seite 40: Eu-Konformitätserklärung
Siehe Artikel 10 (9), ist wie folgt vorzulegen: Hiermit erklärt Shenzhen Retevis Technology Co., Ltd, dass der Funkgerät Typ [RT95] in Übereinstimmung mit der Richtlinie 2014/53 / EU ist. Der vollständige Wortlaut der EU-Konformitätserklärung steht unter folgender Adresse zur Verfügung: www.retevis.com. - Seite 41 1) Für einen sicheren Betrieb muss die Antenne für das Produkt mindestens 25 mm von Ihrem Gesicht entfernt sein, wenn Sie sprechen. 2) Verwenden Sie nur die zugelassenen oder Ersatzantennen von RETEVIS und das Zubehör WARNUNG. Die Verwendung von nicht vom Hersteller genehmigten Zubehör darf die HF-Expositionsrichtlinien überschreiten.
-
Seite 42: Schalten Sie Den Transceiver In Den Folgenden Standorten Aus
Verwenden Sie kein Mobilfunkgerät, das eine beschädigte Antenne hat. Wenn eine beschädigte Antenne mit der Haut in Berührung kommt, kann es zu einer geringfügigen Verbrennung kommen. Importeur: Germany RETEVIS Technology GmbH Adresse: Uetzenacker 29, 38176 wendeburg RT95 UHF/VHF Moble Radio...
