2) Branchez le connecteur d'alimentation CC de l'émetteur-récepteur sur le connecteur du câble
d'alimentation CC.
» Appuyez fermement sur les connecteurs jusqu'à ce que la languette de verrouillage se
mette en place.
» Avant de connecter l'alimentation en courant continu à l'émetteur-récepteur, veillez à
permuter l'émetteur-récepteur et l'alimentation en courant continu OFE.
» Ne branchez pas l'alimentation en courant continu dans une prise secteur avant d'avoir
effectué toutes les connexions.

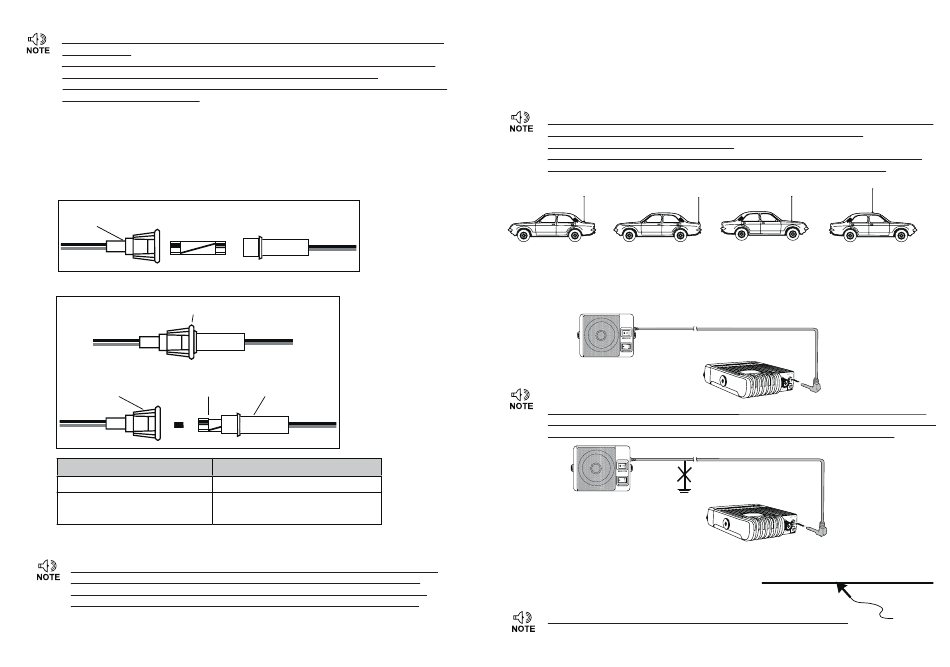

Remplacement du fusible
Cette radio adopte un fusible 5A, 250V.
Si le fusible saute, déterminez la cause, puis corrigez le problème. Une fois le problème résolu,
remplacez le fusible. Si les fusibles nouvellement installés continuent à fondre, débranchez le
câble d'alimentation et contactez votre revendeur Any Tone "ou un centre de service AnyTone
agréé pour obtenir de l'aide.
1) 1. Ouvrez le porte fusible
EN LIGNE
PORTE-FUSIBLE
2) 2. Remplacer le fusible et visser le support.
EN LIGNE PORTE-FUSIBLE
EN LIGNE
PORTE-FUSIBLE fusible
Emplacement du fusible
Émetteur-récepteur
Accessoire fourni câble
d'alimentation DC
Utilisez uniquement des fusibles du type et de la capacité spécifiés, sinon l'émetteur-récepteur
pourrait être endommagé.
» Si vous utilisez l'émetteur-récepteur pendant une longue période lorsque la batterie
du véhicule n'est pas complètement chargée ou lorsque le moteur est arrêté, la
batterie risque de se décharger et ne disposera pas de réserves suffisantes pour
démarrer le véhicule. Évitez d'utiliser l'émetteur-récepteur dans ces conditions.
Connexion d'antenne
Avant de l'utiliser, installez une antenne efficace et bien réglée. Le succès de votre installation
FUSIBLE 250V
5A
EN LIGNE
PORTE-FUSIBLE
Courant nominal du fusible
5A
5A
43
dépendra en grande partie du type d'antenne et de son installation correcte. L'émetteur-récepteur
peut donner d'excellents résultats si le système d'antenne et son installation font l'objet d'une
attention particulière.
Utilisez une antenne à impédance 509 et une ligne d'alimentation coaxiale à faibles pertes ayant
une impédance caractéristique de 50Q, pour faire correspondre l'impédance d'entrée de
l'émetteur-récepteur. Coupler l'antenne à l'émetteur-récepteur par l'intermédiaire
Les lignes ayant une impédance autre que 50Q réduisent l'efficacité du système d'antenne et
peuvent provoquer des interférences avec les récepteurs de télévision broadcast, les récepteurs
radio et d'autres équipements électroniques situés à proximité.
» L'émission sans avoir au préalable connecté une antenne ou une autre charge adaptée
peut endommager l'émetteur-récepteur. Connectez toujours l'antenne à
l'émetteur-récepteur avant de transmettre.
» Tous les postes fixes doivent être équipés d'un parafoudre afin de réduire les risques
d'incendie, de choc électrique et d'endommagement de l'émetteur-récepteur.
Les emplacements possibles de l'antenne sur une voiture sont indiqués comme suit:
Connexions des accessoires
Haut-parleur externe
Si vous envisagez d'utiliser un haut-parleur externe, choisissez-en un avec une animpédance de
8 Q. La prise de haut-parleur externe accepte une fiche mono (2 conducteurs) de 3,5 mm (1/8 ").
SP-01
» Le haut-parleur externe adopte le double port BTL, veuillez vous soucier de la voie de
connexion. Le haut-parleur ne peut pas se connecter avec la terre. sinon le haut-parleur
sera en faute. Le mauvais moyen de connexion comme dans l'image suivante.
SP-01 Terre
Connexion PC
Pour utiliser le logiciel en option RT98, vous devez
d'abord connecter l'émetteur-récepteur à votre PC,
puis utiliser un câble de programmation en option.
Veuillez utiliser le logiciel RT98 pour la programmation.
» Demandez à votre revendeur d'acheter un câble de programmation.
Erreur
