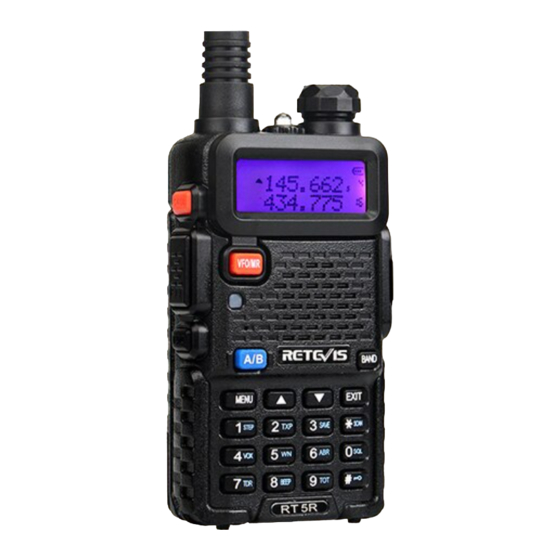

Retevis RT-5
Einleitung:
Vielen Dank, dass Sie sich für ein Funkgerät von Retevis entschieden haben. Das RT-5
Amateurhandfunkgerät verfügt über eine numerische Tastatur, ein beleuchtetes Display
und Dualbandunterstützung. Aufgrund seiner einfachen Bedienung ermöglicht Ihnen das
RT-5 einen leichten Einstieg und ist sofort einsatzbereit. Sie werden von Zuverlässigkeit
und Leistung begeistert sein! Bitte lesen Sie sich diese Bedienungsanleitung vor Gebrauch
sorgfältig durch. Die enthaltenen Informationen werden Ihnen dabei helfen, das RT-5
optimal zu nutzen und viele Jahre Freude daran zu haben.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Retevis RT-5
Inhaltszusammenfassung für Retevis RT-5
- Seite 1 Retevis RT-5 Bedienungsanleitung Retevis RT-5 Einleitung: Vielen Dank, dass Sie sich für ein Funkgerät von Retevis entschieden haben. Das RT-5 Amateurhandfunkgerät verfügt über eine numerische Tastatur, ein beleuchtetes Display und Dualbandunterstützung. Aufgrund seiner einfachen Bedienung ermöglicht Ihnen das RT-5 einen leichten Einstieg und ist sofort einsatzbereit. Sie werden von Zuverlässigkeit und Leistung begeistert sein! Bitte lesen Sie sich diese Bedienungsanleitung vor Gebrauch sorgfältig durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt: 1. Sicherheitshinweise 2. Ausstattung und Funktionen des RT-5 3. Auspacken und Überprüfen des Lieferinhalts 4. Optionales Zubehör 5. Installation von Zubehör 5.1. Aufschrauben der Antenne 5.2. Befestigung des Gürtelclips 5.3. Installation von externem Zubehör über den Doppelklinkenstecker 5.4. Einsetzen und Auswechseln des Akkus 6. - Seite 3 15.2. Sender 15.3. Empfänger 16. Fehlerbehebung 17. Garantie...
-
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise: Die folgenden Hinweise zum sicheren Gebrauch sollten immer eingehalten werden; im Betrieb sowie bei Wartung und Instandsetzung: Reparaturen ausschließlich vom fachkundigen Personal vornehmen lassen. Nehmen Sie keine technischen Modifikationen am Gerät vor. Vermeiden Sie die Benutzung von beschädigten Antennen. Die während des Sendebetriebes entstehende Hitze könnte leichte Verbrennungen verursachen. -
Seite 5: Auspacken Und Überprüfen Des Lieferinhalts
Taschenlampenfunktion (integrierte LED-Lampe) Softwareunterstützung zum Programmieren am PC Squelch-Funktion (einstellbare Rauschssperre) Semi-Duplex Betrieb und Crossband-Empfang Tastensperre 3. Auspacken und Überprüfen des Lieferinhalts: Nehmen Sie das Funkgerät vorsichtig aus der Verpackung. Wir empfehlen, den Packungsinhalt auf Vollständigkeit zu überprüfen, bevor Sie die Verpackungsmaterialien (Karton, Kabelbinder &... -
Seite 6: Installation Von Zubehör
5. Installation von Zubehör: 5.1. Aufschrauben der Antenne: Setzen Sie die Antenne des Funkgeräts wie auf der Abbildung gezeigt an die Buchse des RT-5 und schrauben Sie diese im Uhrzeigersinn auf. Hinweise: Halten Sie die Antenne beim Anbringen im unteren Bereich, dort wo sie am dicksten ist. -
Seite 7: Installation Von Externem Zubehör Über Den Doppelklinkenstecker
5.3. Installation von externem Zubehör über den Doppelklinkenstecker: Schließen Sie das entsprechende Zubehör so an, wie es der Abbildung zu entnehmen ist (z.B. Headsets, Lautsprechermikrophone etc.). Die korrekte Lage des Steckers ist durch die unterschiedlichen Durchmesser der Klinkenstecker klar erkennbar. Achten Sie darauf, den Stecker bis zum Anschlag einzustecken. -
Seite 8: Aufladen Des Akkus
6. Aufladen des Akkus: Verwenden Sie zum Aufladen des Akkus ausschließlich Ladegeräte, die vom Hersteller dafür vorgesehen sind. Die LED signalisiert den Ladezustand. Ladezustand LED-Indikator Standby (kein Akku eingesetzt) Grüne LED leuchtet bei gleichzeitigem Blinken der roten LED Ladevorgang Rote LED leuchtet Akku Voll geladen Grüne LED leuchtet Fehlermeldung (bei eingesetztem Akku) -
Seite 9: Informationen Über Den Akku
7. Informationen über den Akku: 7.1. Erstinbetriebnahme: Laden Sie den Akku vor der ersten Benutzung auf. Die volle Kapazität erreicht der Akku nach drei vollen Lade- und Entladezyklen. Laden Sie den Akku wieder auf, nachdem er leer ist. Warnung: Um das Risiko von Verletzungen zu vermeiden, benutzen Sie nur vom Hersteller des Funkgeräts freigegebene Akkus. -
Seite 10: Funktionselemente, Bedienelemente Und Tastenbelegung
8. Funktionselemente, Bedienelemente und Tastenbelegung: 8.1. Übersicht: 1.Antenne 10.Metallöse für Handschlaufe 2.Taschenlampe (LED) 11.Doppelklinkeneingang 3. Drehknopf (An/Aus, Lautstärke) 12.A/B-Taste (Frequenzumschaltung) 4.LCD-Anzeige 13.BAND-Taste (Bandwechsel) 5.Seitentaste 1/ CALL-Taste 14.Tastatur (Radioempfang, Alarmton) 6.Seitentaste 2/ MONI-Taste 15.Lautsprecher und Mikrofon (Taschenlampe, Monitor-Funktion) 7.PTT-Taste (Push-To-Talk, Sendetaste) 16.Akku-Pack 8.VFO/MR-Taste 17.Ladekontakte am Akku... - Seite 11 Einmaliges kurzes Drücken aktiviert den FM-Radioempfang. Eine zweite kurze Betätigung schaltet den Radioempfang wieder aus. Drücken und halten Sie die Taste um in den Alarmmodus zu gelangen. Während der Dauer des Alarms wird dieser ebenfalls auf der eingestellten Frequenz gesendet. Erneutes Drücken und Halten schaltet den Alarm wieder ab.
- Seite 12 Innerhalb der Auswahl für DCS/CTCSS-Einstellungen (siehe 13.1., Menüpunkte 10 bis 13) können Sie den Kanal mithilfe der SCAN-Taste spezifisch auf vorhandene Sendungen mit aktivierter DCS oder CTCSS-Codierung absuchen. Tastensperre (Zweitbelegung der #-Taste): Kurzes Drücken schaltet auf niedrige Sendeleistung um. Diese Auswahl wird durch ein eingeblendetes „L“...
-
Seite 13: Lcd-Anzeige
9. LCD-Anzeige: Die folgenden Zeichen können auf der Anzeige Ihres Funkgeräts dargestellt werden. Jedoch verwendet das RT-5R nicht alle auf dem Bild dargestellten Symbole. Zeichen Beschreibung Anzeige der Kanalnummer Stellenerweiterung für die Frequenzanzeige CTCSS-Codierverfahren aktiv DCS-Codierverfahren aktiv Richtung des Frequenzversatzes bei Nutzung der Offset-Funktioni Zweikanalüberwachung aktiv (Dual Watch, Dual Reception) Stimmaktiviertes Senden aktiv (Freisprecheinrichtung) Reverse-Funktion aktiv... -
Seite 14: Ein- Und Ausschalten, Regulierung Der Lautstärke
Hinweis: Im Kanalmodus können Sie nur Kanäle auswählen, die vorher im Funkgerät gespeichert wurden. 12. Erweiterte Einstellmöglichkeiten, Menübedienung: Sie können Ihr RT-5 über die folgenden Menüpunkte programmieren und zahlreiche Einstellungen vornehmen. Insgesamt verfügt das Menü über 40 Unterpunkte. 12.1. Beschreibung des Auswahlmenüs: Menüpunkt... - Seite 15 T-DCS (Sendeseitige DCS-Codierung) Aus/ D023N…D754l T-CTS (Sendeseitige CTCSS-Codierung) 67.0Hz...254.1Hz VOICE (Sprachansage) Aus/An ANI (Identifikationsnummer des Funkgeräts, kann nur über die PC- Software geändert werden, siehe Punkt 12.9.) DTMFST (Sendeeinstellungen der Aus/DT-ST/ANI-ST/DT+ANI DTMF-Tonfolge, siehe Punkt 12.10.) S-CODE (Signalcode für erweiterte 1…15 Gruppen Selektivrufeinstellungen, kann nur über PC-Software verändert werden.) SC-REV (Scan-Einstellungen, siehe...
-
Seite 16: Bedienung Des Menüs
Alarmfunktion; an alle Geräte als Tonsignal; an alle Geräte als DTMF- Code) BAND (Bandauswahl) VHF/UHF TX-AB (Feste Sendeauswahl während Aus/A/B Zweikanalüberwachung: Aus (Pfeil zeigt wie üblich Sendefrequenz), Oben dargestellter Kanal/Frequenz, unten dargestellter Kanal/Frequenz) STE (Tail Tone Elimination, Aus/An Rauschunterdrückung am Ende des Sendevorgangs) RP-STE (Tail Tone Elimination bei Aus/1,2,3…10 Sekunden... -
Seite 17: Sql" (Squelch, Einstellung Der Rauschunterdrückung)
Hinweis: Im Kanalmodus können folgende Werte für einen ausgewählten Kanal nicht verändert werden, da sie fest mit dem abgespeicherten Kanal verbunden sind: CTCSS, DCS, W/N, PTT-ID, BCL, SCAN ADD TO, S-CODE, CHANNEL NAME. Die Auswahl zwischen hoher und niedriger Sendeleistung kann weiterhin getätigt werden. Möchten Sie erweiterte Einstellungen vornehmen, nutzen Sie den Frequenzmodus und speichern Sie die Einstellungen bei Bedarf als neuen Kanal ab, um darauf jederzeit per Tastendruck zugreifen zu können. -
Seite 18: Ani" (Automatic Number Identification, Identifikationsnummer Des Funkgeräts)
Squelch. 12.9. „ANI“ (Automatic Number Identification, Identifikationsnummer des Funkgeräts): Jedem Retevis RT-5R ist eine eigene fünfstellige Identifikationsnummer zugewiesen, welche nur per entsprechender Software am PC verändert werden kann. Mittels der PTT-ID Funktion, welche über das Menü ausgewählt oder abgeschaltet werden kann, wird diese Nummer nun bei jedem Sendevorgang mitgesendet. -
Seite 19: Sc-Rev" (Scanmethode)
„ANI-ST“: Während des Sendens können Sie die Tonfolge hören, welche automatisch übermittelt wird. Bei dieser Einstellung können Sie keine manuellen Eingaben vornehmen. „DT-ANI“: Während des Sendens können Sie die automatische Übermittlung der Nummer hören sowie die Eingaben, welche manuell über das Tastenfeld vorgenommen werden. -
Seite 20: Offset" (Einstellung Des Frequenzversatzes)
Der Frequenzversatz „Offset“ gibt den Betrag an, um welchen sich die Sende- von der Empfangsfrequenz unterscheidet. Die Richtung des Frequenzversatzes gibt an, ob dieser Betrag von der eingestellten „Hauptfrequenz“ abgezogen oder mit dieser addiert wird. Diese Funktion ist wichtig, wenn im Amateurfunkbereich über Relaisstationen (sog. Repeater) gearbeitet wird. -
Seite 21: Ctcss Tabelle
Achten Sie dabei aber stets darauf, die passenden Daten der jeweiligen Relaisstation zu übernehmen. 13. CTCSS Tabelle: 14. DCS Tabelle:... -
Seite 22: Technische Daten
15. Technische Daten: 15.1. Allgemein: Frequenzbereich VHF136-174MHz / UHF400-480MHz (Dual Band) Anzahl Kanäle Mehr als 128 Kanäle Frequenzstabilität 2.5ppm Frequenzraster 2.5 / 5 / 6.25 / 10 / 12,5 / 20 / 25KHz Antennenimpedanz 50Ω Betriebstemperatur -20 ℃ - + 50 ℃ Spannungsversorgung wiederaufladbare Lin-Ion mAh 7.4V/1800 Standby Stromverbrauch... - Seite 23 Falls im Zusammenhang mit Ihrem Funkgerät Probleme auftreten, die nicht durch die vorliegende Auflistung erklärt und behoben werden können, wenden Sie sich bitte an den Händler Ihres Vertrauens, das Ladengeschäft bei dem Sie das Funkgerät gekauft haben oder direkt an den Kundenservice von Retevis: www.retevis.com...
- Seite 24 17. Garantie: Lassen Sie sich die vorliegende Garantiekarte von Ihrem Händler ausfüllen, falls Sie das Funkgerät vor Ort kaufen. Die Garantiebedingungen des Herstellers sind unabhängig von den in Deutschland geltenden Regelungen bezüglich der gesetzlichen Gewährleistung zu sehen und stellen eine freiwillige Leistung dar. CERTIFIGarantiekarteCATO DI GARANZIA Marke : Modellnummer :...
- Seite 25 Die Garantie erstreckt sich auf das in der Garantiekarte vermerkte Gerät und den namentlich genannten Käufer über einen Zeitraum von einem Jahr ab Kaufdatum. Diese Garantiekarte liegt nur in einmaliger Ausführung vor und ist nicht übertragbar. Diese Garantiekarte darf weder kopiert noch auf andere Art vervielfältigt werden. Ersatzlieferungen oder ein Austausch von Teilen während der Garantiefrist führen nicht zu einer Verlängerung der Garantiezeit.
