INSTALLATION INITIALE

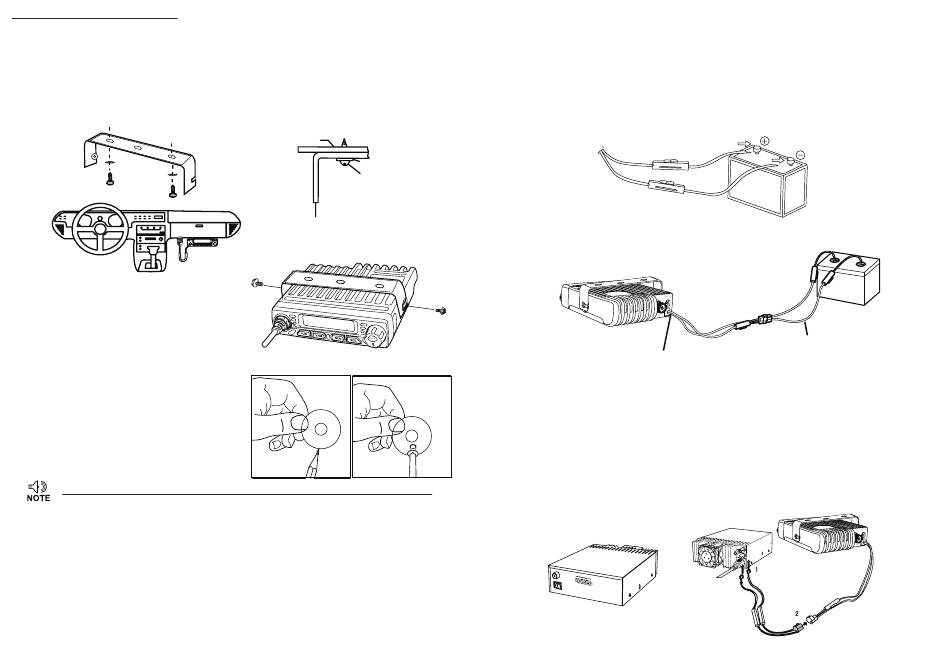

1. Installation mobile
Pour installer le transceiver, sélectionnez un emplacement sûr dans votre véhicule, qui minimise
les risques pour vos passagers et pour vous-même lorsque le véhicule est en mouvement.
Installez l'unité dans une position appropriée afin que les genoux et les jambes ne la heurte pas
lors du freinage brusque de votre véhicule. Essayez de choisir un endroit bien ventilé, à l'abri de
la lumière directe du soleil.
1) Installez le support de montage dans le véhicule en utilisant taraudages (2 pièces) et les
rondelles plates (2 pièces).
2) Placez le transceiver, puis insérez et serrez
les vis à tête hexagonale SEMS fournies.
Vérifiez à nouveau que toutes les vis sont
bien serrées pour empêcher les vibrations
du véhicule de desserrer le support ou le
transceiver.
2. Installer le support de microphone
1) Choisissez l'emplacement idéal et marquez
le point de vissage.
2) Fixez le support à l'aide des vis de la liste
des accessoires.
3. Connexion électrique
» Placez le connecteur d'alimentation le plus proche possible de l'émetteur-récepteur.
Opération mobile
La tension nominale de la batterie du véhicule doit être de 12 V. Ne connectez pas
l'émetteur-récepteur à la batterie de 24 V. Veillez à utiliser une batterie de véhicule de 12 V
ayant une capacité de courant suffisante. Si le courant transmis à l'émetteur-récepteur est
insuffisant, l'écran peut s'assombrir pendant la transmission ou la puissance de sortie émise
peut chuter de manière excessive.
1) Déterminer le câblage du câble de courant continu (équipé du transceiver), le diriger du
transceive jusqu'au terminal de la batterie du véhicule (ne pas se connecter pour le moment),
et faire attention à la voie la plus courte par laquelle le câble passe.
• Il est recommandé de ne pas utiliser de vérins de cigarettes plus légers, car certains vérins
légers de cigarette peuvent abaisser la tension.
• Remplir l'ensemble du câble afin d'éviter les températures élevées, l'humidité et l'isolement
Carrosserie
Rondelle (M5)
Taraudage
(M5x × 20mm)
Support de montage
41
par rapport au système d'allumage secondaire (haute tension) / câble du moteur.
2) Une fois que le câble est disposé, enrouler le ruban résistant à la chaleur autour de la boîte à
fusibles pour éviter l'humidité, et n'oubliez pas fixez la longueur complète du câble.
3) Afin d'éviter tout risque de court-circuit, veuillez couper la connexion avec le négatif (-) de la
batterie, puis connecter avec la radio.
4) Vérifier si la polarité de la connexion est correcte, brancher le câble d'alimentation au terminal
de la batterie, le fil rouge au terminal positif (+) et le fil noir au terminal négatif (-).
• Utilisez le câble entier sans couper les excès, même si le câble est plus long que nécessaire,
ne coupez pas les pièces excédentaires. Faites particulièrement attention à ne pas retirer la
boîte à fusibles du câble.
5) Rebranchez tout câblage retiré de la borne négative.
Rouge
Noir
6) Connectez le câble d'alimentation DC au connecteur d'alimentation de l'émetteur-récepteur.
• Appuyez fermement sur les connecteurs jusqu'à ce que la languette de verrouillage s'enclenche.
EXT. Prise d'alimentation
Opération de station fixe
Pour utiliser cet émetteur-récepteur en mode station fixe, vous aurez besoin d'une alimentation
séparée 13,8 V CC (non fournie), d'une alimentation (QRP-01) en tant qu'accessoires en option.
Veuillez contacter votre revendeur local pour en avoir besoin.
1) La capacité actuelle recommandée de votre alimentation est de 10A.1. Connectez le câble
d'alimentation CC à l'alimentation CC régulée et assurez-vous que les polarités sont correctes
(Rouge: positif, Noir: négatif).
• Ne connectez pas directement le récepteur à une prise de courant alternatif.
• Utilisez le câble d'alimentation CC fourni pour connecter l'émetteur-récepteur à une
alimentation régulée.
• Ne remplacez pas un câble par des câbles de calibre inférieur.
Alimentation régulée
(QRP-01)
Alimentation régulée (QRP-01)
Câble d'alimentation DC avec porte-fusible (QPL-01)
le câble d'alimentation DC
Rouge
Noir
42
