Scorpius

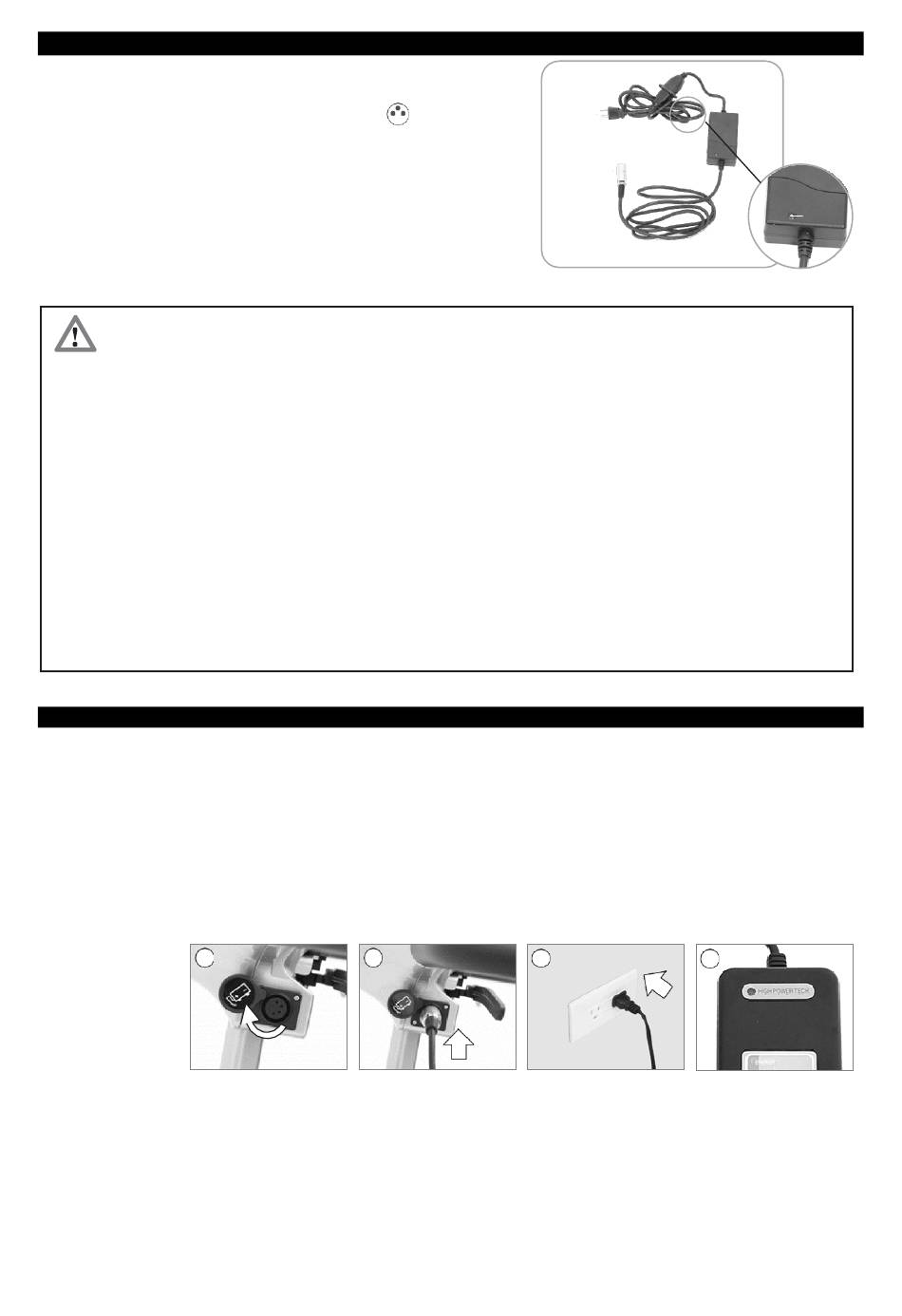

Cargador de batería de plomo-ácido (Opcional):
Tensión de salida: 100 V ~ 240 V (Figura 24)
1. Cable de salida del cargador, conector de
2. Cable de alimentación de CA (V)
3. Indicador LED (W)
- LUZ ROJA ENCENDIDA: Pre-carga
- LUZ ANARANJADA ENCENDIDA: Carga normal
- LUZ VERDE ENCENDIDA: Carga completada.
4. Una carga completa lleva 7 horas. Retire el enchufe de CA
en primer lugar después de la carga.
• Cada país puede suministrar diferentes cargadores. El procedimiento de carga puede ser
diferente desde abajo. Los cargadores para baterías de litio y baterías de plomo-ácido
(opcionales) son diferentes.
• La luz LED del cargador debe indicar rojo durante la precarga. Si no lo hace, póngase en
contacto con su proveedor autorizado.
Inspeccione el cargador de la batería antes de cada uso, asegúrese de que los conectores
•
estén secos y limpios. No intente usar un cable prolongador para enchufar el cargador de
batería.
• No utilice otras marcas de cargador para cargar el scooter. Utilice solo el cargador suministrado
originalmente.
• El cargador de batería está equipado con un ventilador de refrigeración. Si el ventilador no
funciona correctamente, apague el cargador inmediatamente, ya que se puede recalentar.
Póngase en contacto con el proveedor autorizado del scooter.
• No deje el cargador apagado enchufado a su scooter, ya que puede descargar las baterías.
Desenchufe siempre los cables cuando haya terminado de cargar.
• Tenga en cuenta que el cargador de batería caso puede calentarse durante la carga. Evite el
contacto con la piel.
• Almacene el cargador en un área bien ventilada. No deje caer el cargador.
Operación de carga:
Existen dos puertos de carga: Uno está en la parte superior del scooter y el otro está en la caja de la batería.
Puerto de carga superior (Figura 25)
1. Abra la tapa del puerto de carga.
2. Inserte el cable de salida del cargador en el puerto de carga.
3. Enchufe el cable de CA en una toma de corriente eléctrica estándar en la pared.
4. Compruebe el indicador LED del cargador. Asegúrese de que está en estado de carga normal. Durante la
carga, el LED indicará luz anaranjada.
5. Al desenchufar, asegúrese de quitar primero el cable de CA de la pared y, a continuación, el cable de
salida del cargador del puerto de carga.
1
Figura 25
Puerto de carga de la caja de la batería (Figura 26)
1. Retire la caja de la batería del scooter y colóquela sobre una superficie plana.
2. Abra la tapa del puerto de carga e inserte el cable de salida del cargador en el puerto de carga
3. Enchufe el cable de CA en una toma de corriente eléctrica estándar en la pared.
4. Compruebe el indicador LED del cargador. Asegúrese de que está en estado de carga normal. Durante la
carga, el LED indicará luz anaranjada.
5. Al desenchufar, asegúrese de quitar primero el cable de CA de la pared y, a continuación, el cable de
salida del cargador del puerto de carga.
6. Vuelva a colocar la tapa para cubrir el puerto de carga antes de volver a colocar la caja de la batería en
el scooter.
1654767~A
3 pins (U)
2
3
Folleto de instrucciones
(V)
(U)
Figura 24
4
(W)
