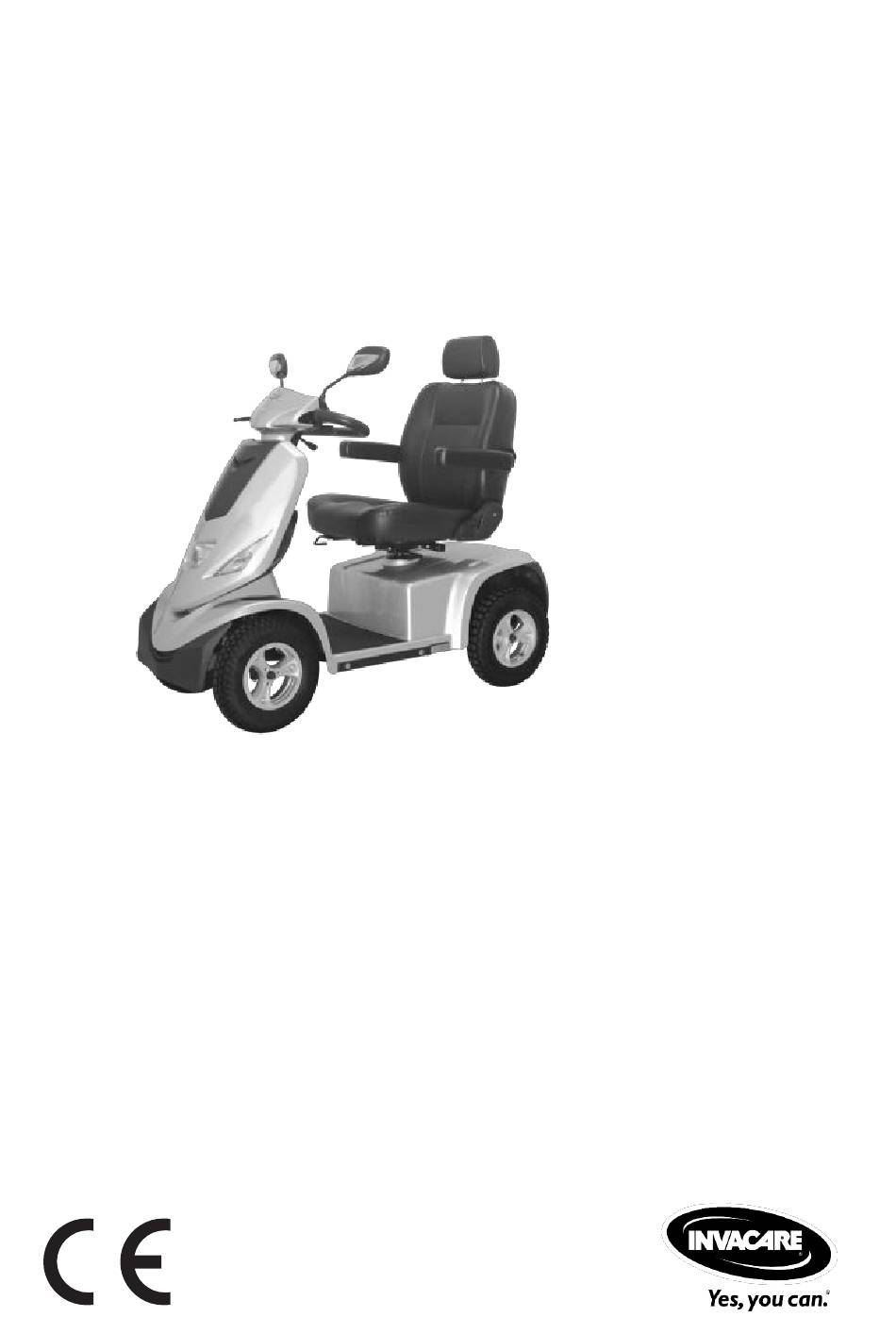

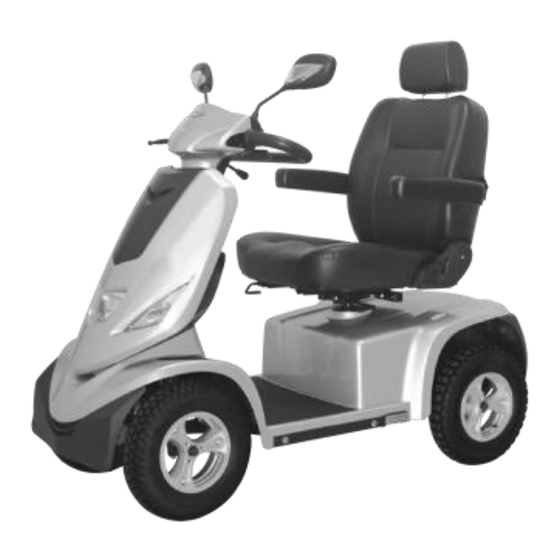

- Seite 1 Invacare® Cetus Scooter Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Cetus Gebrauchsanweisung Inhaltsverzeichnis EINLEITUNG ..........................3 WICHTIGE VORSICHTSHINWEISE ..................3 ELEKTROMAGNETISCHE STÖRUNGEN UND WARNUNGEN ..........4 SICHERHEITS-, WARN- UND HINWEISETIKETTEN ..............5 IDENTIFIZIERUNG DER KOMPONENTEN ................7 AUFLADEN DER AKKUS ......................13 DEMONTAGE DES SCOOTERS ..................... 15 LCD-DISPLAY.......................... 17 Leuchten ........................... 18 Modus .......................... -
Seite 3: Einleitung
Funktionen dieses Scooters anwenden. Bewahren Sie auch diese Broschüre auf, vielleicht möchten Sie später noch einmal etwas nachlesen. Wenn Sie Fragen haben, wenden Sie sich an Ihren Invacare Vertreter. Die entsprechenden Adressen finden Sie am Ende dieses Dokuments. WICHTIGE VORSICHTSHINWEISE •... -
Seite 4: Elektromagnetische Störungen Und Warnungen
Cetus Gebrauchsanweisung • Die Akkuspannung steigt bei Fahrt auf abschüssiger Strecke üblicherweise an. Wenn die Akkuspannung zu hoch wird, wird der Überspannungsschutz aktiviert, indem die Geschwindigkeit verlangsamt wird, bis der Scooter zum Halt kommt (der Fehlercode ERR3 wird angezeigt). Lassen Sie den Scooter in einen sicheren Bereich rollen, geben Sie den Fahrthebel frei, und starten Sie den Scooter neu. -
Seite 5: Sicherheits-, Warn- Und Hinweisetiketten
Cetus Gebrauchsanweisung Elektromagnetische Störungen des Scooters: Da elektrische Felder bei Annäherung an deren Quelle (Sendeantenne) schnell stärker werden, ist besonders auf die elektromagnetischen Felder von tragbaren Funkgeräten zu achten. Bei Verwendung derartiger Geräte besteht die Möglichkeit, unbeabsichtigt ein hohes Maß an elektrischer Energie in unmittelbare Nähe des Steuerungssystems des Scooters zu bringen. - Seite 6 Cetus Gebrauchsanweisung A. Seriennummer-Barcode B. Medizinprodukt C. Herstellungsdatum D. CE-Kennzeichnung E. Das Produkt kann Substanzen enthalten, die möglicherweise umweltschädlich sind. Die Wiederverwertung muss in Übereinstimmung mit den einschlägigen nationalen Rechtsvorschriften erfolgen. F. Achtung Sicherungspunkte des Scooters. Hängen Sie kein Gepäck oder Während der Scooter transportiert...
-
Seite 7: Identifizierung Der Komponenten
Armlehnen- Hebel für die winkelverstellung Längsverstellung des Sitzes Rückenlehnen- Scheinwerfer winkelverstellung Blinker Stoßfänger hinten Seiten-Reflektor Schwenkhebel Lenksäulen-Staufach Stoßfänger vorn Abbildung 1: Cetus – Frontansicht Kontrolllampe Kontrolllampe Kontrolllampe Kontrolllampe Kontrolllampe „Hohe „Blinker links“ „Blinker rechts“ „Scheinwerfer“ „Eingeschaltet“ Geschwindigkeit“ Rückspiegel Warnblinker Beschleunigung... - Seite 8 Cetus Gebrauchsanweisung FUNKTIONSWEISE DER KOMPONENTEN: Hauptschlüsselschalter (A) 1. Durch Drehen des Schlüssels nach rechts schalten Sie den Scooter ein. 2. Durch Drehen des Schlüssels nach links schalten Sie den Scooter aus. Vergewissern Sie sich, dass der Scooter ausgeschaltet ist, bevor Sie auf den Scooter steigen, vom Scooter absteigen oder Gegenstände vom Scooter entfernen.
- Seite 9 Cetus Gebrauchsanweisung Taste „Geschwindigkeitsbereich“: Drücken Sie die Taste „Geschwindigkeitsbereich“ einmal. Die Kontrolllampe „H“ (Hoher Geschwindigkeitsbereich) leuchtet auf und gibt damit an, dass der hohe Geschwindigkeitsbereich aktiviert ist. Bei erneutem Drücken erlischt die Kontrolllampe, was bedeutet, dass nunmehr der niedrige Geschwindigkeitsbereich aktiviert ist.
- Seite 10 Cetus Gebrauchsanweisung Lenksäulenverstellung Durch Drücken der Winkelverstellung (O) nach unten können Sie die Lenkung auf eine komfortablen Winkel einstellen. Während der Scooter fährt, darf die Winkeleinstellung nicht geändert werden. Bringen Sie die Lenksäule in die vorderste Stellung, bevor Sie den Scooter besteigen und bevor Sie vom Scooter absteigen.
- Seite 11 Cetus Gebrauchsanweisung Verstellung des Rückenlehnenwinkels Ziehen Sie den Hebel (U) nach oben, um den Rückenlehnenwinkel einzustellen, und lassen Sie den Hebel los, wenn die gewünschte Position eingestellt ist. Abbildung 11 Abbildung 12 Aus Sicherheitsgründen muss die Rückenlehne vor dem Fahren in die vertikale Position gebracht werden.
- Seite 12 Cetus Gebrauchsanweisung Verstellung des N-D Hebels: 1. Wenn der Scooter stoppt oder nicht korrekt funktioniert, drücken Sie auf den Entriegelungsknopf am N-D-Hebel (X). Drücken Sie den N-D-Hebel nach vorne. Dies ermöglicht es Ihnen, den Scooter manuell zu schieben. Das Schieben im Freilaufmodus wird nur in flachem Gelände empfohlen, nicht jedoch auf Steigungs- oder Gefällstrecken.
-
Seite 13: Aufladen Der Akkus
Cetus Gebrauchsanweisung AUFLADEN DER AKKUS Die Akkus müssen vor der ersten Benutzung des Scooters geladen werden und sollten am Ende eines jeden Nutzungstages wieder geladen werden. Sie benötigen dafür den Scooter und das Akkuladegerät. In Abhängigkeit von der Kapazität der Akkus und dem Modell des Scooters steht entweder ein 8-A- oder ein 12-A-Akkuladegerät zur Verfügung. - Seite 14 Cetus Gebrauchsanweisung LED-Anzeigen 12 A • Mit dem Stromnetz verbunden: Stromversorgungs-LED leuchtet gelb Ladekontroll-LED während des Ladevorgangs: - Gelb: Normaler Ladevorgang - Grün blinkend: Ladestand 80 % - Grün leuchtend: Ladestand 100 % - Gelb blinkend: Keine oder falsche Akkus - Rot leuchtend/blinkend: Fehler •...
-
Seite 15: Demontage Des Scooters
Cetus Gebrauchsanweisung DEMONTAGE DES SCOOTERS Demontage des Sitzes (P): Ziehen Sie den Hebel (T) nach oben, um den Sitz (P) zu lösen. Halten Sie den Sitz (P) fest an Rückenlehne und Vorderkante, und entfernen Sie ihn nach oben. Wenn sich der Sitz (P) nicht mühelos entfernen lässt, halten Sie den Schwenkhebel (R) fest und rotieren den Sitz, um den Widerstand zu verringern. - Seite 16 Cetus Gebrauchsanweisung Zurücksetzen der Überstromschutzeinrichtung: Das Zurücksetzen der Überstromschutzeinrichtung kann erforderlich sein, wenn sich der Scooter nicht einschaltet. Die Überstromschutzeinrichtung wird bei Überlastung des Stromkreises des Scooters ausgelöst. 1. Zum Zurücksetzen den Knopf an der Überstromschutzeinrichtung (D1) nach oben drücken.
-
Seite 17: Lcd-Display
Cetus Gebrauchsanweisung LCD-DISPLAY Abbildung 26 Funktionstasten und -anzeigen KOMPONENTE SPEZIFIKATION Warnblinker, Hupe, Blinker rechts, Scheinwerfer, Blinker links, Schildkröte Bedientasten (Verzögern), H/L (Geschwindigkeit), Hase (Beschleunigen) Statusanzeige (grün), Scheinwerfer (grün), Blinker links/rechts (grün), hohe/niedrige Kontroll-LEDs Geschwindigkeit (grün) Anschluss 20-polig LCD-Hintergrund- Blaue LEDs, die bei eingeschaltetem Scooter leuchten... -
Seite 18: Leuchten
Cetus Gebrauchsanweisung 8.1 Leuchten Scheinwerfer, Rücklicht KOMPONENTE SPEZIFIKATION Aktivierung durch die Taste „Scheinwerfer“. Funktionsweise Durch Drücken der Taste werden der Scheinwerfer und die Kontrolllampen „Scheinwerfer“ aktiviert. Steuerungsmodus Durch erneutes Drücken der Taste werden der Scheinwerfer und die Kontrolllampe „Scheinwerfer“ deaktiviert. -
Seite 19: Modus
Cetus Gebrauchsanweisung Vorrang Es gibt keine Vorrangregelung für Blinker und Warnblinker. Wenn (1) der Controller ausgeschaltet ist oder (2) sich im Energiesparmodus Verfügbarkeit befindet, steht diese Funktion nicht zur Verfügung. Blinkfrequenz 1 Sekunde, Einschaltverhältnis 50 % Warntonfrequenz 1 Sekunde, Einschaltverhältnis 30 % (1) Leistungseinstufung des linken Blinkers: max. - Seite 20 Cetus Gebrauchsanweisung Bei jedem Drücken der Taste bzw. wird die Uhrzeit um eine Stunde bzw. Minute vor- bzw. zurückgestellt. Wenn Sie die entsprechende Taste länger als zwei Sekunden gedrückt halten, ändern sich die jeweiligen Werte fortlaufend. Dabei laufen die Werte bei Erreichen des jeweils höchsten oder niedrigsten zulässigen Werts...
- Seite 21 Cetus Gebrauchsanweisung 8.2.3 Tachometer KOMPONENTE BESCHREIBUNGEN Funktionsweise Ermittlung der Geschwindigkeit mittels eines optischen Sensors. Eine Motordrehzahl von 1500/min entspricht einer Geschwindigkeit von 60 km/h. Anzeigefehler +15 % bis +20 % Anzeigebereich 0,0 bis 30,0, Anzeigeauflösung: 0,5 Anzeigemodus Drücken Sie die Taste「Mode」, und wechseln Sie in den des Tachometers Tachometermodus (SPD).
-
Seite 22: Kilometerzähler
Cetus Gebrauchsanweisung 8.2.4 Kilometerzähler KOMPONENTE BESCHREIBUNGEN Funktionsweise Ermittlung der Fahrtstrecke auf Grundlage der mittels eines optischen Sensors (Gabellichtschranke) bestimmten Geschwindigkeit Maßeinheit Die Maßeinheit des Kilometerzählers richtet sich nach der Maßeinheit des Tachometers: 「km/h」: Die Anzeige des Kilometerzählers erfolgt in Kilometer. -
Seite 23: Hinweis Auf Die Routinewartung Bei Bestimmten Laufleistungen
Cetus Gebrauchsanweisung 8.3 Hinweis auf die Routinewartung bei bestimmten Laufleistungen KOMPONENTE BESCHREIBUNGEN Die erste Routinewartung ist bei Erreichen einer Laufleistung von 5000 km vorgesehen. Anzeige: Wenn die Laufleistung für die Routinewartung erreicht ist, beginnt das ODO-Symbol für eine Minute zu blinken. - Seite 24 Cetus Gebrauchsanweisung Hinweis 1: Einrichtungsmodus Die vorgesehene Laufleistung ist erreicht worden, d. h. die Rest- Laufleistung beträgt 0 km. SPD ODO TRIP Blinkend Die vorgesehene Laufleistung ist noch nicht erreicht worden. In der Anzeige blinkt die Rest-Laufleistung bis zur Routinewartung.
-
Seite 25: Einstellung Der Geschwindigkeit
Cetus Gebrauchsanweisung 8.4 Einstellung der Geschwindigkeit KOMPONENTE BESCHREIBUNGEN Durch Drücken der Taste 「H/L」wechseln Sie zwischen den Funktionsweise Geschwindigkeitsmodi „Hoher Geschwindigkeitsbereich“ und „Niedriger Geschwindigkeitsbereich“. Mithilfe der Tasten oder kann eine Feinabstimmung der Geschwindigkeit innerhalb dieser Geschwindigkeitsbereiche erfolgen. Steuerungsmodus Drücken Sie die Taste「H/L」 (Geschwindigkeitsmodus) einmal. - Seite 26 Cetus Gebrauchsanweisung Ladestand KOMPONENTE BESCHREIBUNGEN Ladestand Während des Aufladens wird die Darstellung des aktuellen Ladestands zyklisch aufgebaut, wobei die Anzahl der angezeigten Segment sich nur erhöht und nicht verringert. km/h Darstellung des Ladestand (%) Darstellung des Ladestands durch Segmente Ladevorgangs...
-
Seite 27: Fehlermeldungen
Cetus Gebrauchsanweisung 8.6 Fehlermeldungen KOMPONENTE BESCHREIBUNGEN Funktionsweise Umwandlung des Signals am Anschlussstift des Controllers in Digitalcodes. Verwendung Wenn der Controller eine Fehlermeldung ausgibt, beginnt die Kontrolllampe (Eingeschaltet) zu blinken, um auf die Bestätigung zu warten, und der „Fehlermeldungscode“ wird wie nachstehend aufgeführt ausgegeben. -
Seite 28: Achtung
Cetus Gebrauchsanweisung ACHTUNG 1. Überwindung von Hindernissen: Ihr Scooter kann Hindernisse und Bordsteinkanten von bis zu 6 cm (10 cm mit Anlauf) Höhe überwinden. Versuchen Sie niemals, ein Hindernis an einer Steigung oder an einem Gefälle zu überwinden! Fahren Sie niemals schräg auf Hindernisse zu! Achten Sie darauf, dass sich die Vorder- und Hinterräder jeweils gleichzeitig über das Hindernis bewegen. -
Seite 29: Pflege Und Wartung
Cetus Gebrauchsanweisung PFLEGE UND WARTUNG Reinigen des Scooters Verwenden Sie für die Reinigung keine scheuernden Flüssigkeiten. Verwenden Sie nur ein feuchtes Tuch und ein mildes Reinigungsmittel. Besprühen oder bespritzen Sie den Scooter nicht direkt mit Wasser, da dies zu Schäden an der Elektronik führen kann. -
Seite 30: Technische Daten
Cetus Gebrauchsanweisung TECHNISCHE DATEN Gesamtlänge 1600 mm / 63,0 Zoll Gesamtbreite 720 mm / 28,3 Zoll Gesamthöhe 1280 mm / 50,0 Zoll Vorderräder 380 mm / 15 Zoll Hinterräder 380 mm / 15 Zoll Gewicht mit Akkus 178 kg / 392 lbs Höchstgeschwindigkeit 15 km/h / 9,3 mph... - Seite 31 Cetus Gebrauchsanweisung - Diese Seite wurde absichtlich leer gelassen 1654725~A...
