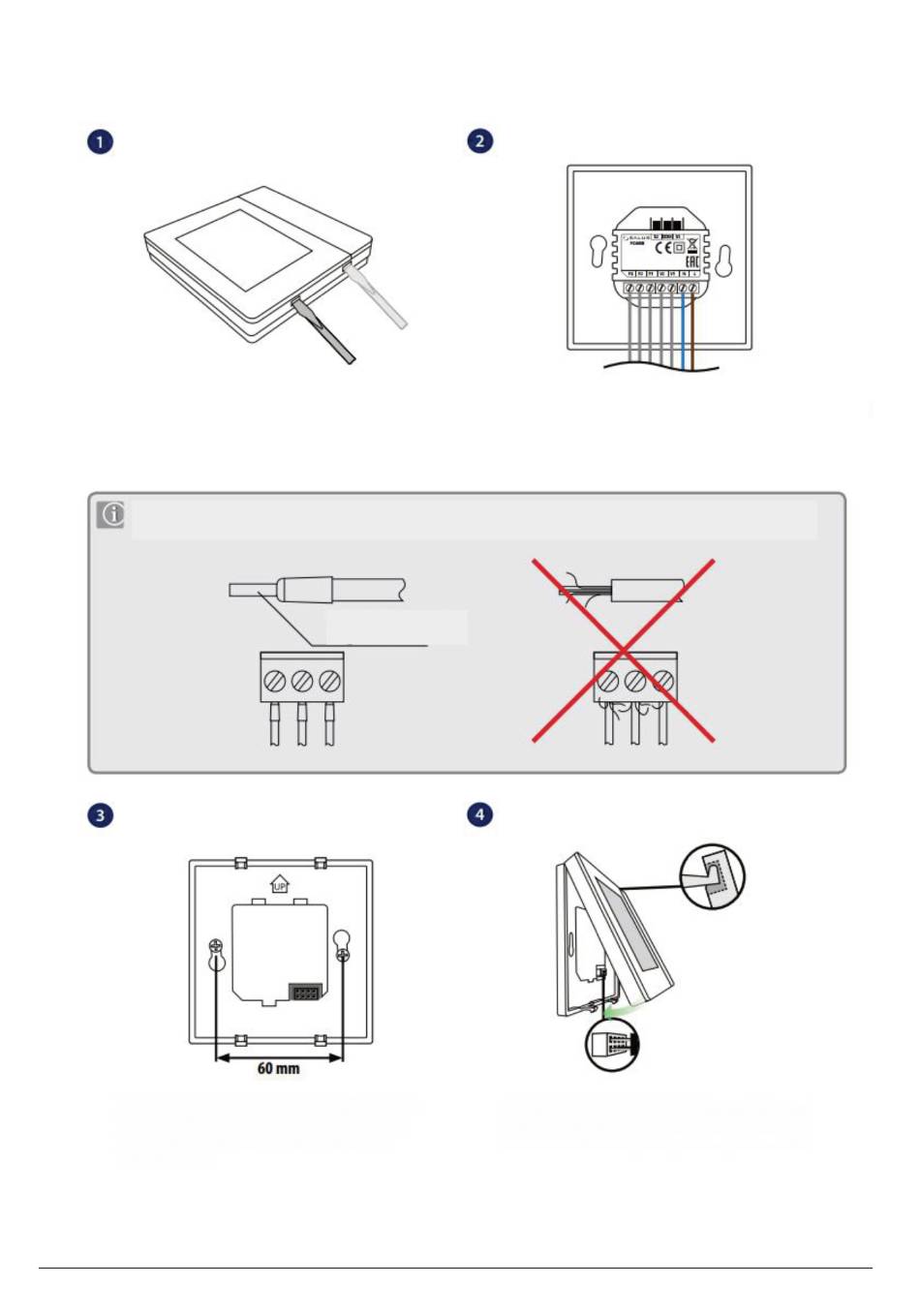

Entfernen Sie die Frontplatte, indem Sie die beiden Haken
am unteren Ende vorsichtig mit einem flachen Schrauben-
dreher ein wenig nach Innen drücken. Heben Sie dann die
Platte an.
Die Drahtenden müssen mit Aderendhülsen versehen werden, um eine korrekte und dauerhafte
Verbindung zu gewährleisten. Bitte beachten Sie die nachfolgenden Zeichnungen:
Der FC 600 ist für die Montage in einer 60mm
Unterputzdose konzipiert. Stellen Sie sicher,
dass die Trägerplatte entsprechend der
Zeichnung mit Hilfe de mitgelieferten
Schrauben gut befestigt ist.
44
Thermostat FC600 Bedienungsanleitung
Die Hülsen sollten eine
Länge von 6mm haben
Bei der Montage der Frontplatte schieben Sie die
Aussparungen der Frontplatte schräg über die beiden
Haken der Trägerplatte. Achten Sie darauf, dass die
Stecker sauber in die Buchse gleiten und nicht
verbiegen. Drücken Sie nun die Frontplatte auf die
Trägerplatte bis diese mit einem Klick einrastet.
Für eine sichere Installation schließen Sie zuerst die
spannungslosen Drähte an. Dann die Drähte für (S1,
S2, Com). Prüfen Sie dann den korrekten und festen
Sitz aller Drähte bevor Sie die Spannungsverorgung
mit 230 V~ an L und N anschließen.
