Inhaltszusammenfassung für Salus Controls RT510
- Seite 1 Modell: RT510 Anleitung...
-
Seite 2: Inhaltsverzeichnis
....................Tasten Funktionen .......................... LCD Symbole ............................Installateurs Ebene ........................Einstellungen ............................Einstellen der Zeit ........................10-11 Programmierung des RT510 ..................Funktionen ............................. Sollwert einsehen ........................Kurzfristig Manuell ........................Manueller Betrieb ........................Boost Funktion ..........................a. Boost Funktion im Automatik Betrieb ............ -
Seite 3: Produkt Konformität
Produkt Konformität Dieses Produkt entspricht allen wesentlich Anforderungen der folgnenden EU Richtlinen : 2014/30/EU, 2014/35/ EU, 2014/53/EU und 2011/65/EU.Der vollständige Text der Konformitätserklärung kann unter www.saluslegal. com herunter geladen werden. Sicherheits- Informationen Nur in Abstimmung mit allen Europäischen und nationalen Richtlinien anzuwenden. Nur für den Innenbereich. Halten Sie Ihr Gerät stets trocken. -
Seite 4: Einleitung

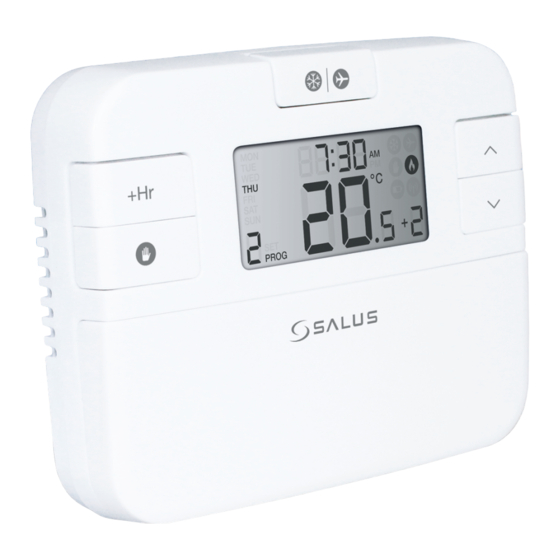

Einleitung Der programmierbare Raumthermostat RT510 ist ein Raumthermostat mit Uhr und Wochenprogramm. Sie können ‘On’ und ‘Off’ Zeiträume festlegen wann Sie heizen wollen und dieses ihrem Bedürfniss anpassen. Ein Raumthermostat funktioniert durch die Messung der Lufttemperatur schaltet die Heizung, wenn die Lufttemperatur unter dem Sollwert fällt und schaltet ab, sobald diese eingestellte Temperatur erreicht ist. -
Seite 5: Rt510 Thermostat
Symbole für 2s angezeigt und die Tasten sind gesperrt. Hiernach sind alle Tasten enstperrt und der Thermostat initialisiert. Die typische Reset-Anzeige ist unten abgebildet. Die folgenden Tabellen zeigen die Werkseinstellungen des RT510 nach erst Inbetriebnahme oder einem Reset: Funktion Status nach Reset Prog. -
Seite 6: Tasten Funktionen
Tasten Funktionen Taste Funktion Einmal drücken um Frostschutz zu aktivieren- Für 3s gedrückt halten um Urlaubsmodus zu aktivieren. einmal drücken um den Boost zu aktivieren/deaktivieren einmal drücken für manuellen Betrieb oder manuell verlassen Temp. erhöhen Temp. senken Wählt Uhr oder Programmeinstellungen aus SELECT Drücken um Auswahl zu bestätigen 1. -
Seite 7: Lcd Symbole
LCD Symbole Aktueller Tag des Programm Kurzfristig/dauerhaft Manuell Aktuelle Zeit Heizungsmodus AN Temp. Einheit leere Batterien AM/PM Boost Funktion AN Ist-Temperatur Frostschutz AN Urlaubsmodus an Aktuelles Programm Anleitung... -
Seite 8: Beschreibung
Installateursmodus Für fortgeschrittene Einstellungen gehen Sie in den Installateursmodus, hier haben Sie die Möglichkeit den Sollwert des Frostschutzes die Genauigkeit der Anzeige einzustellen sowie das Thermostat zu kalibrieren. Funktion Parameter Beschreibung Werks Wert Auswahl der Temp. Anzeigegenauigkeit 0.1 oder 0.5°C 0.5°C Genauigkeits-Anzeige Kalibriert die Temp. -
Seite 9: Einstellungen
Einstellungen Der RT510 ist so konfiguriert und angepasst das dieser mit einem minimum an Reglungen auskommt. Das hintergrundbeleuchtete LCD ermöglicht ein klares und einfaches Ablesen des Thermostaten. Einstellen der Zeit RESET RESET SELECT SELECT 3 Sec 3 Sec für 3s zusammen Hoch oder Runter für... -
Seite 10: Programmierung Des Rt510
Programmierung des RT510 Sie können ein individuelles Programm für Ihr Thermostat erstellen, Sie haben die Wahl zwischen 5-2 Tage Programmierung oder Täglichem Programm, diese stellen Sie mit den DIP Schaltern ein. RT510 5-2 Days Programm 24h Programm Unter der Woche... - Seite 11 RESET SELECT RESET SE LECT Drücken Sie Select um die Drücken Sie Hoch/Runter Um Auswahl zu bestätigen die Minuten einzustellen. RESET RESET SE LECT SELECT Drücken Sie Select um die Drücken Sie Hoch/ Runter Auswahl zu bestätigen um die Temperatur Wiederholen Sie den Vorgang für die Programm 2-6.
-
Seite 12: Funktionen
Funktionen Sollwert einsehen Wenn keine Taste gedrückt wird zeigt das Thermostat die aktuelle Raumtemperatur, um den eingestellten Sollwert zu sehen gehen Sie wie unten vor. RESET RESET SELECT SELECT Sollwert-Temperatur Aktuelle Raumtemperatur Kurzfristig Manuell Hierbei wird die Temperatur bis zum nächsten Schaltpunkt überschrieben. RESET RESET SELECT... -
Seite 13: Manueller Betrieb
Manueller Betrieb RESET RESET SELECT SELECT Hoch/Runter um die Drücken Sie auf das Handsymbol um den. Temperatur einzustellen. RESET RESET SELECT SELECT Das Handsymbol wird im Set zum Display angezeigt. bestätigen Hinweis: um den manuellen Betrieb wieder aufzuheben drücken Sie erneut auf die Handtaste. Boost Funktion Boost Funktionen können Sie im Normal Betrieb, kurzfristig manuellen oder im manuellen Betrieb verwenden. -
Seite 14: Boost Funktion Im Automatik Betrieb
a. Boost Funktion im Automatik Betrieb RESET RESET SELECT SELECT Jeder Druck auf bedeutet +1 Stunde der Boost Funktion, maximal +9 Stunden. RESET RESET SELECT SELECT Hoch/Runter um die Mit Set bestätigen, dann sind Sie Temperatur einzustellen. wieder auf dem Hauptbildschirm. Hinweis: Die Boost Funktion ist bis zu maximal 9 Stunden aktiv, hiernach wird der Thermostat wieder in das eingestellte Programm zurückkehren. -
Seite 15: Boost Funktion Im Kurzfristig Manuell Betrieb
SELECT RESET SELECT RESET Hoch/Runter um die Mit Set bestätigen, dann sind Sie Temperatur wieder auf dem Hauptbildschirm. Hinweis: Die Boost Funktion ist bis zu maximal 9 Stunden aktiv, hiernach wird der Thermostat wieder in den manuellen Betrieb zurückkehren. c. Boost Funktion im kurzfristig manuellen Betrieb RESET RESET SELECT... -
Seite 16: Boost Funktion Im Frostschutz / Urlaubs Modus
d. Boost Funktion im Frostschutz / Urlaubs Modus SELECT SELECT RESET Urlaubsmodus an Frostschutz an Hinwei: Wenn Frostschutz / Urlaubs Modus aktiviert werden heben diese die Boost Funktion auf. In diesen Modi kann Boost nicht verwendet werden. Frost Funktion Frost Funktion erlaubt es Ihnen den Frostschutz an oder aus zu schalten. Der Frostschutz Sollwert ist werksseitig auf 5 Grad Celsius eingestellt. -
Seite 17: Urlaubs Modus
RESET SELECT RESET SELECT Hoch/Runter Drücken um den Frostschutz Sollwert einzusehen. RESET SELECT RESET SELECT einmal auf drücken um den Frostschutz zu deaktivieren. Urlaubs Modus Urlaubsmodus schaltet Ihr Thermostat aus für die Dauer der eingestellten Tage, sollte während dessen die Temperatur unter 5 Grad Celsius fallen aktiviert sich automatisch der Frostschutz. -
Seite 18: Weitere Funktionen
3 sec RESET RESET SELECT SELECT Drücken Sie für 3s auf um Hinweis: Sie können den Urlaubsmodus Urlaubsmodus zu deaktivieren. auch dadurch beenden das sie 0 Tage eingeben. Weitere Funktionen Hintergrundbeleuchtung Die Hintergrundbeleuchtung wird automatisch aktiv sobald eine Taste gedrückt wird. Diese bleibt dann für ca. -
Seite 19: Reset Funktion
5/2 Tage oder individuelle Tage auswählbar Programm Nummern 1-6 Auswählbar Modi Urlaub, Boost, Programm und Frostschutz Manuell Dauerhaft und kurzfristig Frostschutz 5ºC anpassbar Spanungsversorgung 2xAA Batterien für RT510 Temperaturbereich 5 bis 35ºC, Geräteparameter Seite 9 Betriebstemperatur 0 bis 40ºC Lagertemperature -20 bis 60ºC Anleitung... -
Seite 20: Garantie
Warranty SALUS Controls garantiert, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist, und garantiert dies bei bestimmungsgemäßem Gebrauch für den Zeitraum von fünf Jahren ab dem Datum der Installation. Die alleinige Gewährleistungshaftung von Salus Controls besteht darin (nach eigener Wahl), das defekte Produkt zu reparieren oder zu ersetzen. - Seite 21 SALUS Controls ist Mitglied der Computime Gruppe Zur Aufrechterhaltung einer Politik der ständigen Weiterentwicklung der Produkte, behält sich SALUS Controls plc das Recht vor, Spezifikation, Design und Materialien der Produkte, die in dieser Broschüre aufgeführt sind, ohne vorherige Ankündigung zu ändern.
