Salus Controls HTRS230 Installationsanleitung

8. Einstellen des Thermostaten
Geräte- Funktion Einstellungen Beschreibung Standardein-
Nr.
d01 0 PWM
Wärmeregelung
Ein/Aus: 0,5 ºC (+_0,25 ºC)
1
2 Ein/Aus: 0,5 ºC (+_0,5 ºC)
d02 Raumtemperatur- Offset-Messfehler bei 0.0ºC
-3,0 ºC bis
Offset Raumtemperatur (in 0,5 ºC)
+3,0 ºC
d05 Kühlregelung 1
Ein/Aus: 0,5 ºC (+_0,25 ºC)
2
Ein/Aus: 0,5 ºC (+_0,5 ºC)
0
d07 Ventilschutz Ausschalten
1 Einschalten
d08 5.0-17.0ºC 5.0ºC
Frostschutzeinstellung
d12 5.0-35.0ºC 35.0ºC
Eingestellte Höchsttemperatur
d13 Eingestellte Mindesttemperatur 5.0-40.0ºC 5.0ºC
d18 Heiz-/Kühlmodus 0 Nicht verbunden
1 Verbunden
d19 Kühlen gesperrt 0 Kühlen eingeschaltet
1 Kühlen ausgeschaltet
d20
Auswahl der Anzahl 0 1 bis 5 Stellantriebe laden
von Stellantrieben
9. Einstellen des Thermostaten
Anmerkung: d20 verringert den Stromverbrauch des Thermostaten.
Einstellen der Hysterese
Sie können die Hysterese einstellen, indem Sie den Installationsmodus auswählen, auf
d01 zugreifen und dann den gewünschten Wert auswählen (PWM / 0,5 ° C / 1,0 ° C).
Wenn Ihr Gerät die Fußbodenheizung steuert, empfehlen wir den PWM-Algorithmus.
Auswahl Heizen und Kühlen
Manuell
Dieser Modus wird durch blinkende Symbole angezeigt
oder drücken, um zwischen den Modi zu wechseln
Auto
Der CO-Eingang muss mit der gleichen Phase
wie die Versorgungsspannung angeschlossen
werden.Danach werden die Heiz- und Kühlfunktionen automatisch ausgeführt
Im Installationsmodus muss d18 auf 1 eingestellt werden (Standardeinstellung ist 0),
wenn das CO-Kabel angeschlossen wird.
10. Einstellen des Thermostaten
Kühlen gesperrt
Wenn der Thermostat auf Kühlen gesperrt eingestellt ist (d19 -> 1), wird die
Kühlfunktion für einzelne Räume blockiert, bis das Gerät den Heizbefehl empfängt.
Während der Zeiträume mit Gesperrtem Kühlen erscheint auf der LCD-Anzeige kein
besonderes Signal. Auch das Signal für den Kühlmodus wird abgeschaltet.
Schutz
Wenn die Raumtemperatur 36 °C überschreitet, werden alle Heizvorgänge unabhängig
vom Steuerungsmuster und den Verzögerungszeitgebern abgeschaltet. Wenn die
Raumtemperatur 4 °C unterschreitet, werden alle Kühlvorgänge unabhängig vom
Steuerungsmuster und den Verzögerungszeitgebern abgeschaltet.
11. Zurücksetzen auf Werkseinstellung
stellung
0
2
Drücken Sie die Wählen Sie zum
entsprechenden Tasten Zurücksetzen auf die
für 3 Sekunden. Werkseinstellung P47
1
0
0
Drücken Sie zum
Bestätigen auf
0 12. Heiz-/Kühlmodus
Heizmodus Kühlmodus
Temperaturmodus Heizung
Sonnig 20.0ºC
Mond 17.0ºC
Frost (Heizsystem) 5ºC
13. Temperatur-Offset Temperatur-Kalibrierung
Lange drücken, um in
den Einstellungsmodus
aufzurufen
Der Temperatur-Offset kann auf einen beliebigen Wert zwischen
-3 °C und +3 °C eingestellt werden. Drücken Sie zum
Bestätigen auf OK.
14. Technische Daten
Modell:
Spannung
Betriebsspannung
Nachtabsenkung
Temperaturbereich
Drücken Sie zum
Toleranz
Bestätigen auf
Lagertemperatur
Hinweis: Um schnell
Umgebungstemperatur
zu 47 zu gelangen,
Schutzart
können Sie die Taste
gedrückt halten. CE-Konformität gemäß
Die Anzeige springt
Gehäusematerial
dann in Schritten von
Farbe
5 weiter.
Anschluss
Gewicht
Puls-Weiten-Modulation (PWM)
Profilmodi
Heizen und Kühlen
Anpassung der Vorgaben
Abmessungen
GARANTIE
Kühlen
SALUS Controls garantiert, dass dieses Produkt frei von Material- und
20.0ºC
Verarbeitungsfehlern ist, und garantiert dies bei bestimmungsgemäßem Gebrauch
für den Zeitraum von fünf Jahren ab dem Datum der Installation. Die alleinige
26.0ºC
Gewährleistungshaftung von Salus Controls besteht darin (nach eigener Wahl), das
defekte Produkt zu reparieren oder zu ersetzen.
--.-
Name des Kunden: ...................................................................................................................................................
Anschrift des Kunden: ............................................................................................................................................
................................................................................................................................................................................................
........................................................................................... PLZ: .........................................................................................
Tel.-Nr: ....................................................................... E-mail: .......................................................................................
Installationsunternehmen: .................................................................................................................................
Drücken Sie auf oder
um den Temperatur-
Offset einzustellen.
Tel.-Nr: ......................................................................... E-mail: ....................................................................................
Datum der Installation: ..........................................................................................................................................
Engineers Name: .......................................................................................................................................................
Name des Installateurs: .........................................................................................................................................
HTRS230
230 VAC, +-10 %, 50/60 Hz
230 V: 1,8 W
Einstellbar
5°C – 35°C
+/-0,5C OR +/-0,25C
-20°C bis +60°C
0 °C bis 45 °C
IP 30
Klasse II (EN60730)
PC, V2
RAL 9010 reinweiß
Schraubklemme
125 g netto / 170 g brutto
Ja
3 ( Sun, Moon, Automatic)
Ja, automatisches Umschalten an
der Klemmleiste
Ja, im Installationsmodus
85mm*85mm*25mm

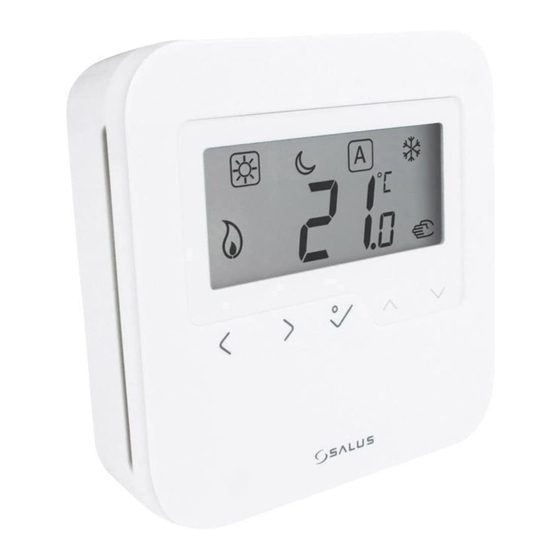

Modell des Digitalen
Thermostats: HTRS230
INSTALLATIONSANLEITUNG
