PICO Controller 2+2-XCH-V3
Integration des Communcator in ein Siemens S7 Projekt (Fortsetzung)
Schritt
9
Geben Sie den Adressbereich im Prozessabbild
an, indem Sie auf den Steckplatz doppelklicken (z.
B. Input 92–99, Output 46–53).
HINWEIS: Der Zugriff auf die Funktionsbausteine
der FB15/16 zum Communicator erfolgt mit
diesen Adressen. Die Funktionsbausteine FB15
und FB 16 im Beispielprojekt führen grundlegende
Kommunikation mit dem PICO-Controller durch.
10
Um die Funktionsbausteine für die
Kommunikation zu nutzen, kopieren Sie sie in
das Projekt und bestimmen Sie die Adressen des
Prozessabbilds.
FB 15 hat die Aufgabe, Eingangssignale (Befehl,
Kanal, Zeile etc.) zu verarbeiten und in das
Prozessbild zu kopieren.
68
www.nordsonefd.com/de info.de@nordsonefd.com

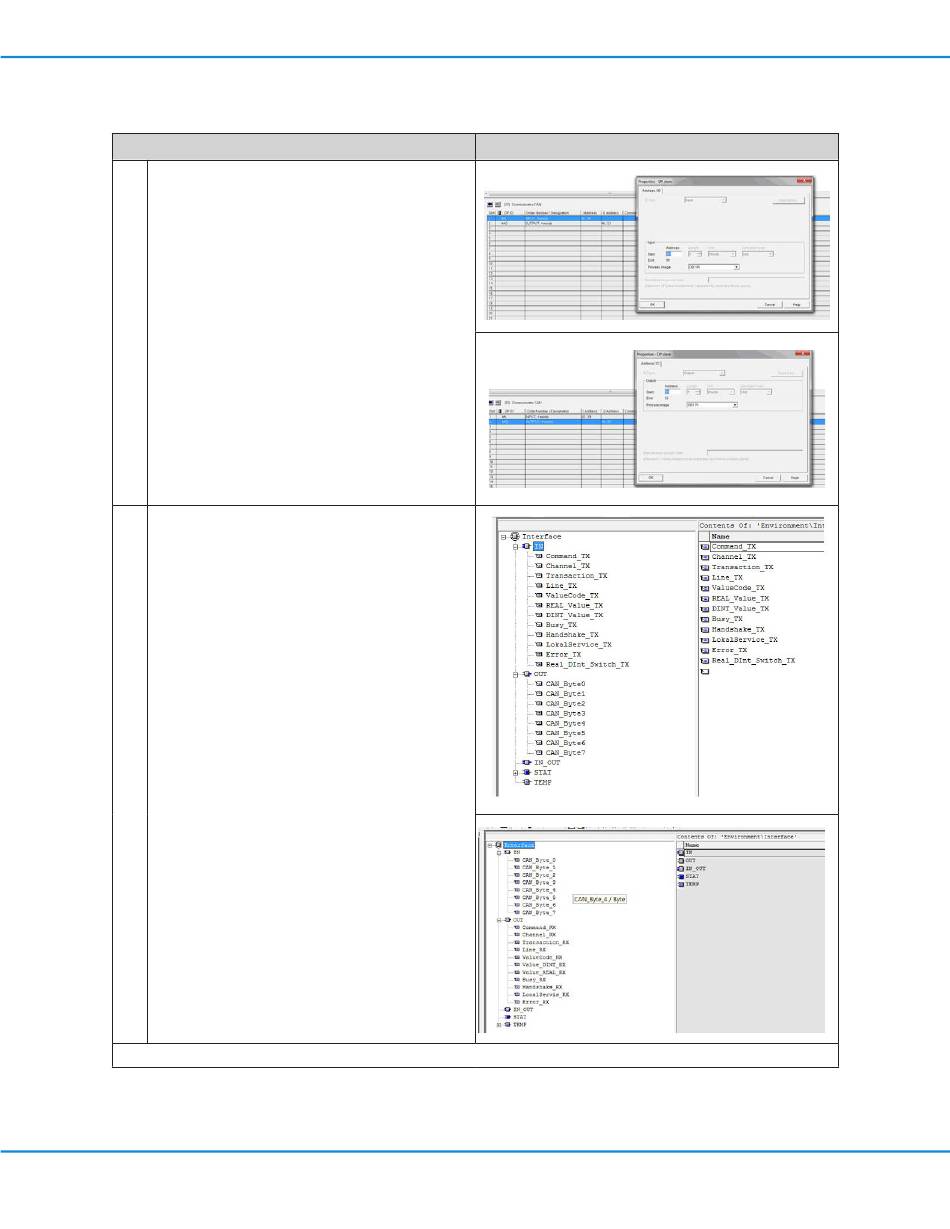

Beispiel eines Bildschirmausschnitts
+49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Fortsetzung auf der nächsten Seite
