PICO Controller 2+2-XCH-V3
Steuerprogramme
Programmzyklen, Programmdateien und Werkseinstellungen
Programmzyklen
Entsprechend der Programmphilosophie werden Eingangssignale in kurzen, unregelmäßigen Intervallen abgefragt.
Aufgrund der Auslegung des Programms können bis zu 300 μs zwischen der Aktivierung eines Eingangssignals (IN1
bis IN10) und dem Beginn der tatsächlichen Dosierzeit liegen.

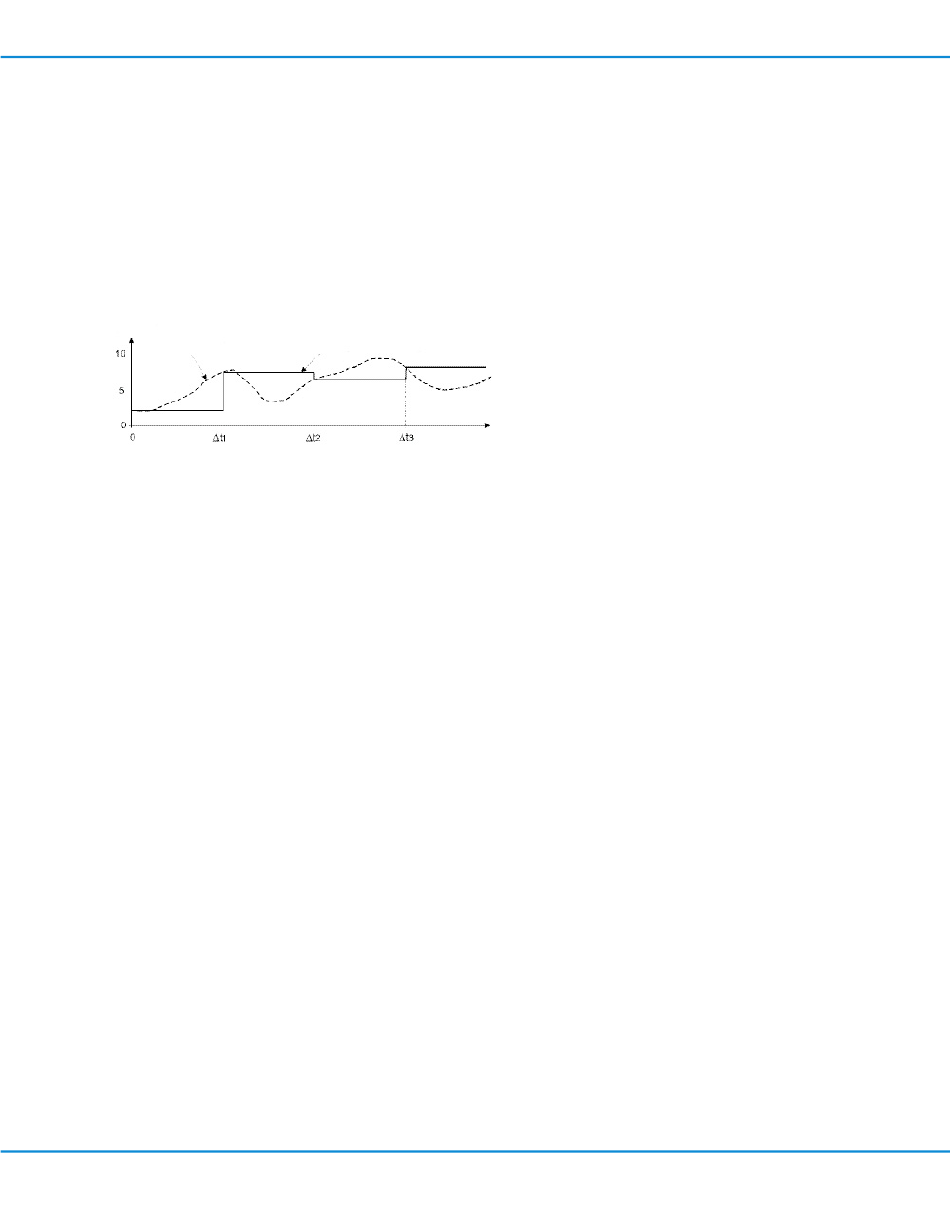

Das analoge Signal zur Steuerung von Variablenpausen wird so schnell wie möglich abgefragt, mindestens jedoch
einmal alle 10 ms. Die abgefragten Eingangswerte bleiben bis zur nächsten Abfrage konstant (Beispiel für eine
Abfrage mit weniger als 10 ms, siehe Diagramm).
Analog signal (V)
Programmdateien
Die Steuerungsprogramme für den PICO-Controller werden als TXT-Dateien mit einem PC erstellt. Sie werden
auf einer SD-Karte gespeichert und dann von der Karte in den Speicher des PICO-Controllers geladen. Folgende
Beispielprogramme sind gute Beispiele für die Programmstruktur:
• Allgemeiner Datenbereich für das Gerät
• Spezifische Informationen für jeden Kanal
• Spezifische Informationen zu Zeilen und Blöcken
Ein Programmteil für einen Kanal kann aus 1 bis 99 Zeilen bestehen.
38
www.nordsonefd.com/de info.de@nordsonefd.com
Real analog signal
Time t [ms]
Query cycle ∆t =/ <10 ms
+49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Cyclically queried analog signal
