Ergänzung zum PICO Controller V3 Kit
mit PROFIBUS Communicator
Produktbeschreibung
Der PICO Controller ist ein elektronisches Gerät für die zeitgesteuerte Steuerung des PICO Toµch Controller. Der
PICO-Controller überträgt elektronische Signale in Form von Puls-Pause-Zeilen und Puls-Pause-Blöcken mit einem
konstanten Signalpegel für eine variable (programmierbare) Dauer. Diese Pulssequenzen beeinflussen direkt die
nachgeschalteten Geräte.
Der PICO-Controller kann für die PROFIBUS-Kommunikation mit einem Protokollkonverter, nachfolgend
PROFIBUS-Communicator (Art.-Nr. 7029246) genannt, angepasst werden.
In Verbindung mit dem PROFIBUS-Communicator wirkt der PICO-Controller wie ein PROFIBUS-DP-Slave mit 8
Byte Eingangsdaten und 8 Byte Ausgangsdaten.
Jeder PICO-Controller, ob 2-kanälig oder 4-kanälig, benötigt einen eigenen PROFIBUS-Communicator.
Der PICO-Controller kann über den zyklischen Datenaustausch von PROFIBUS-Systemen parametriert werden. Die
prozessrelevanten Daten des PICO-Controllers können zur primären Steuerung und zurück übertragen werden.
HINWEIS: Die PROFIBUS-Verbindung ersetzt nicht die Kabel Art.-Nr. 7028222/7012975, da alle Status- und
Fehlersignale und die Verwendung der IN1 bis IN10 Trigger-Eingänge nur mit diesen Kabeln möglich sind.
HMI
PROFIBUS Weg
zur/von der
Produktionslinie
Binärer Weg
zur/von der
Produktionslinie

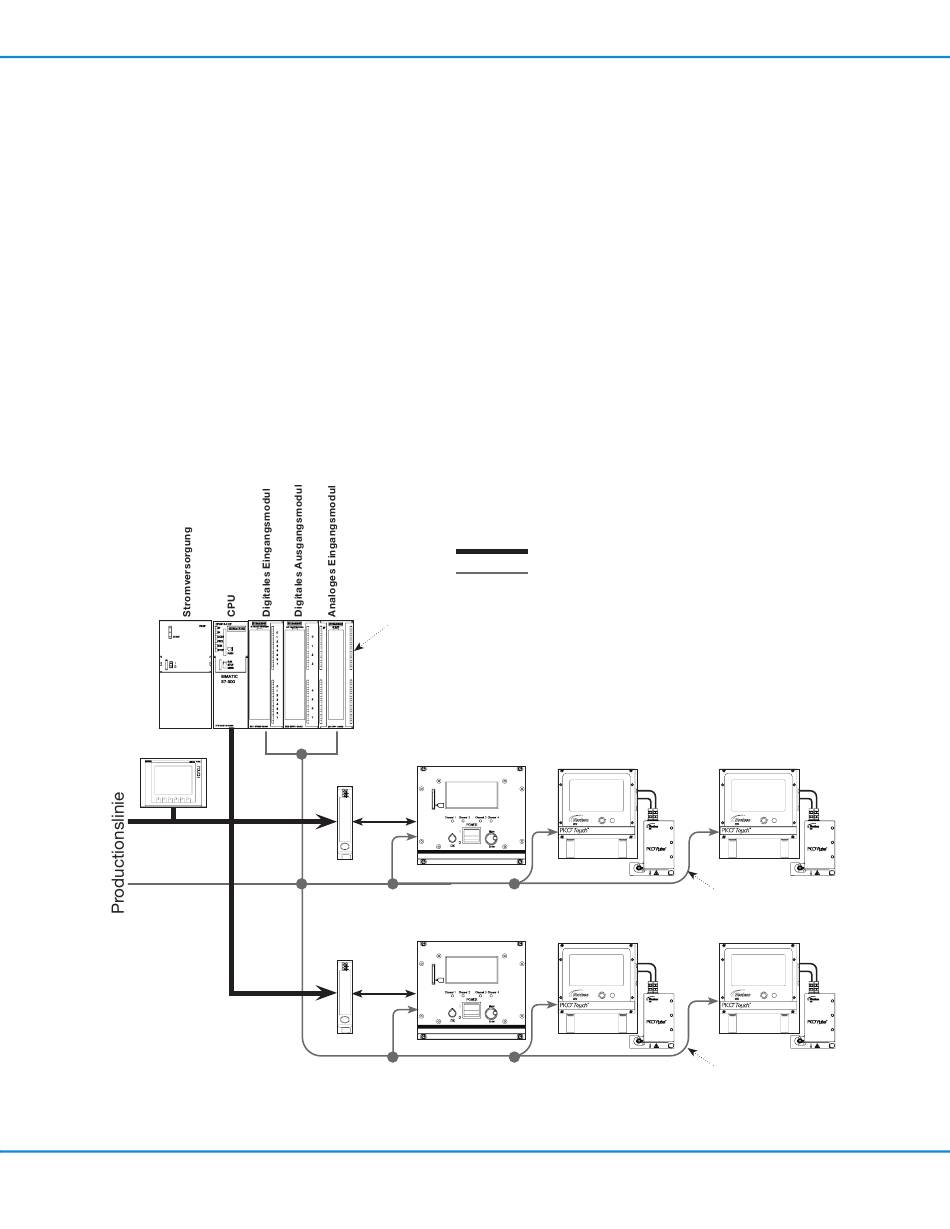

Beispiel: PICO Controller V3 Kit, mit PROFIBUS Communicator, PICO Toµch Controllers und PICO Pµlse Ventilen, angeschlossen
an eine SIEMENS SPS und HMI.
www.nordsonefd.com/de info.de@nordsonefd.com
SPS Plattform
mit PROFIBUS
PICO
Controller V3,
2 Kanal
PROFIBUS
communicator
+49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
PICO Controller 2+2-XCH-V3
PROFIBUS Kabel
Kabel 7028222 und Kabel zu/von Produktionslinie
PICO Toµch Controllers und Pµlse Ventile
Kabel 7028222 (x2)
Kabel 7028222 (x2)
55
