PICO Controller 2+2-XCH-V3
Pulse-Pause Blöcke
Ein Block von 2 bis 99 Puls-Pause-Zeilen wird als Puls-Pause-Block bezeichnet. Eine Verzögerung von 0 bis 9999
ms (in Schritten von 1 ms) kann zwischen zwei zu verbindenden Zeilen eingefügt werden.
Ein Block wird für jeden Kanal mit dem binären Signal IN1 bis IN 10, über das PICO-Controller-Menü oder über die
Feldbuskommunikation gestartet.
Bei verknüpften Zeilen aktiviert die fertiggestellte Zeile die nächste (verknüpfte) Zeile ohne ein zusätzliches
Startsignal (passive Aktivierung). Endlosschleifen können ebenfalls programmiert werden.
Eine Endlosschleife kann nur mit dem Signal IN_STOP oder im Handbetrieb mit ESC unterbrochen werden. Immer
gründlich testen.
Binäre Signale (Startsignale) können per Tasten, Hand-, Fuß- oder Endschalter oder durch eine SPS, Industrie-PC
usw. erzeugt werden. Das binäre Signal (INx), das den Start einer Zeile auslösen soll, muss in der Programmzeile

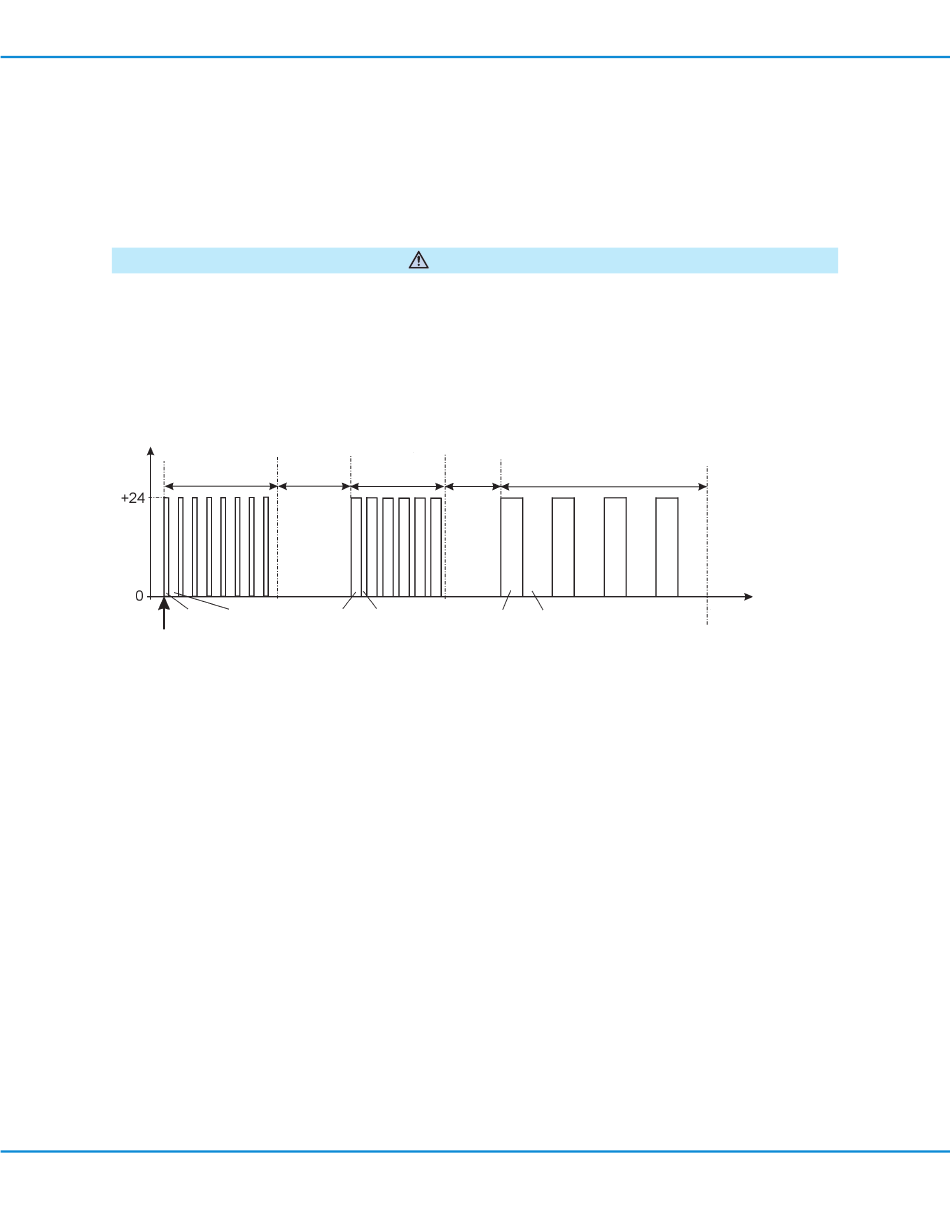

angegeben werden. Das folgende Impulsdiagramm zeigt ein Beispiel eines Pulspausenblocks, der aus drei
verknüpften Zeilen besteht.
Amplitude (V)
Zeile 1
(8 Zyklen)
Puls 1
Start des Blocks mit einem Startsiganal
Beispiel – Pulse-Pause Block mit drei Zeilen.
Der in Beispiel dargestellte Block besteht aus drei Zeilen mit unterschiedlichen konstanten Puls- und Pausenzeiten
sowie einer unterschiedlichen Anzahl von Impulszyklen pro Zeile. Zeile 1 wird mit Eingangssignal IN1 bis IN10
gestartet. Die verknüpften Zeilen 2 und 3 werden nach Beendigung der vorherigen Zeile gestartet. Zwischen den
Zeilen 1 und 2 sowie zwischen den Zeilen 2 und 3 wurde eine Verzögerung eingefügt.
Es kann eine Verzögerung zwischen 0 und 9999 ms gewählt werden.
20
www.nordsonefd.com/de info.de@nordsonefd.com
Verzöger-
Zeile 2
ungszeit 1
(6 Zyklen)
Pause 1
Puls 2
Pause 2
+49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
VORSICHT
Verzöger-
Zeile 3
ungszeit 2
(4 Zyklen)
Puls 3
Pause 3
Zeit (t)
Bausteinende
