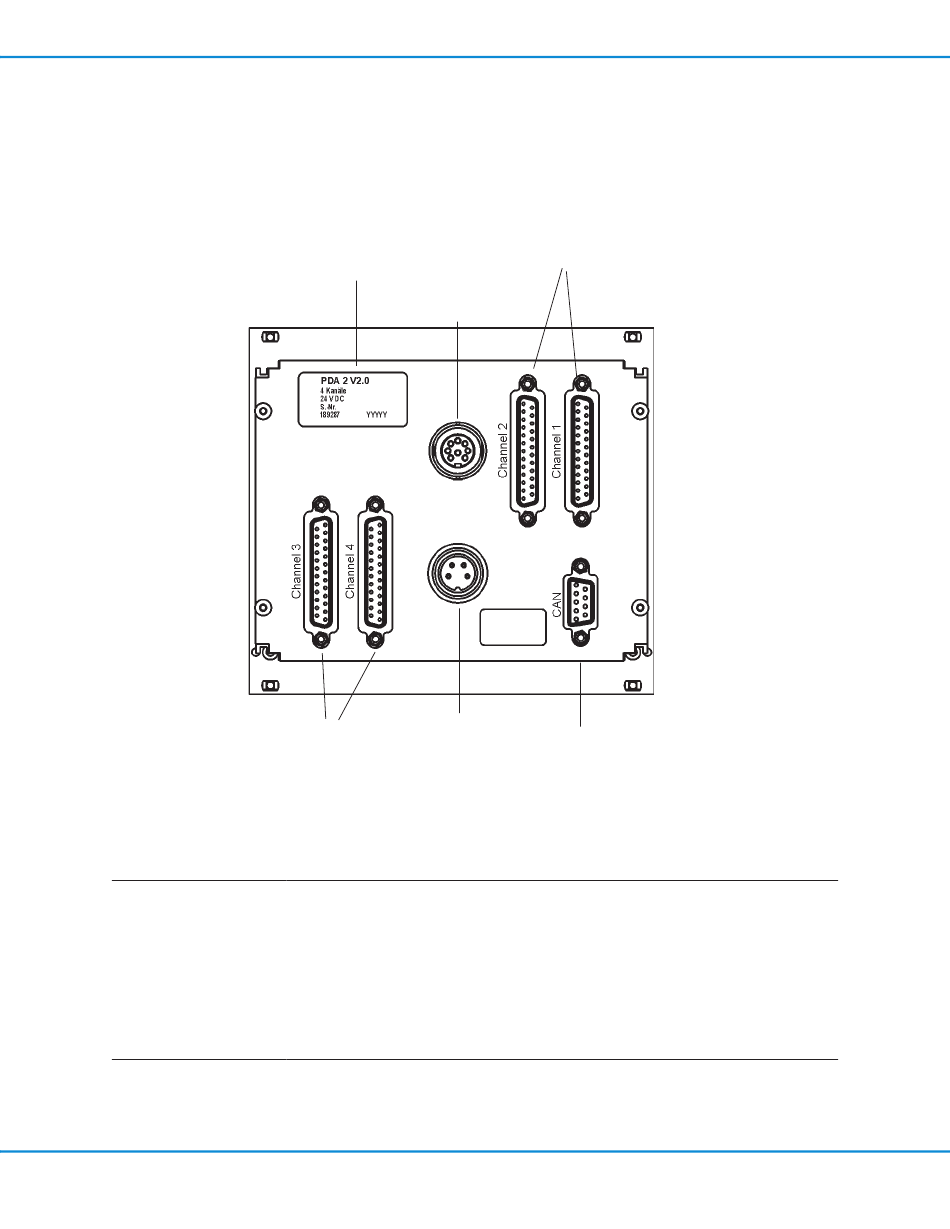

Komponenten Rückseite
[Abmessungen B x H = ca. 138 x 106 mm (5,4 x 4,2 in.)]
D-SUB-Anschluss
für Kanäle 3 und 4
(falls vorhanden)
Verbindung
Stromversorgung
Kanäle 1 bis 4
CAN Anschluss
Update-Schnittstelle
www.nordsonefd.com/de info.de@nordsonefd.com
Typenschild
Anschluss (nur
Nordson EFD)
Spannungsanschluss
Siehe "Steckerbelegung und
Signalpegel" auf Seite 13 für
detaillierte Informationen.
Kommentar
4-polige Buchse (Binder, Serie 680) für das Stromkabel
Ein 25-poliger D-Sub-Steckverbinder pro Kanal, zum Anschluss der Steuersignale
für die Dosierung. Kanäle 1 und 2 sind standardmäßig vorhanden; Kanäle 3 und 4
können, falls gewünscht, hinzugefügt werden; die Schächte für die Kanäle 3 und 4
sind bereits vorhanden und nur durch ein Label verdeckt.
9-poliger D-Sub-Anschluss für den optionalen Anschluss einer übergeordneten
Steuerung mit CAN-Kommunikation
8-polige Buchse (Binder, Serie 581) nur für Nordson EFD
+49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
PICO Controller 2+2-XCH-V3
D-SUB-Anschluss für
Kanäle 1 und 2
Siehe "Steckerbelegung und
Signalpegel" auf Seite 13 für
detaillierte Informationen
D-SUB-Anschluss
für CAN-Anschluss
Kabel
Siehe "Steckerbelegung
und Signalpegel" auf
Seite 13 für detaillierte
Informationen.
11
