Integration des Communcator in ein Siemens S7 Projekt (Fortsetzung)
Schritt
7

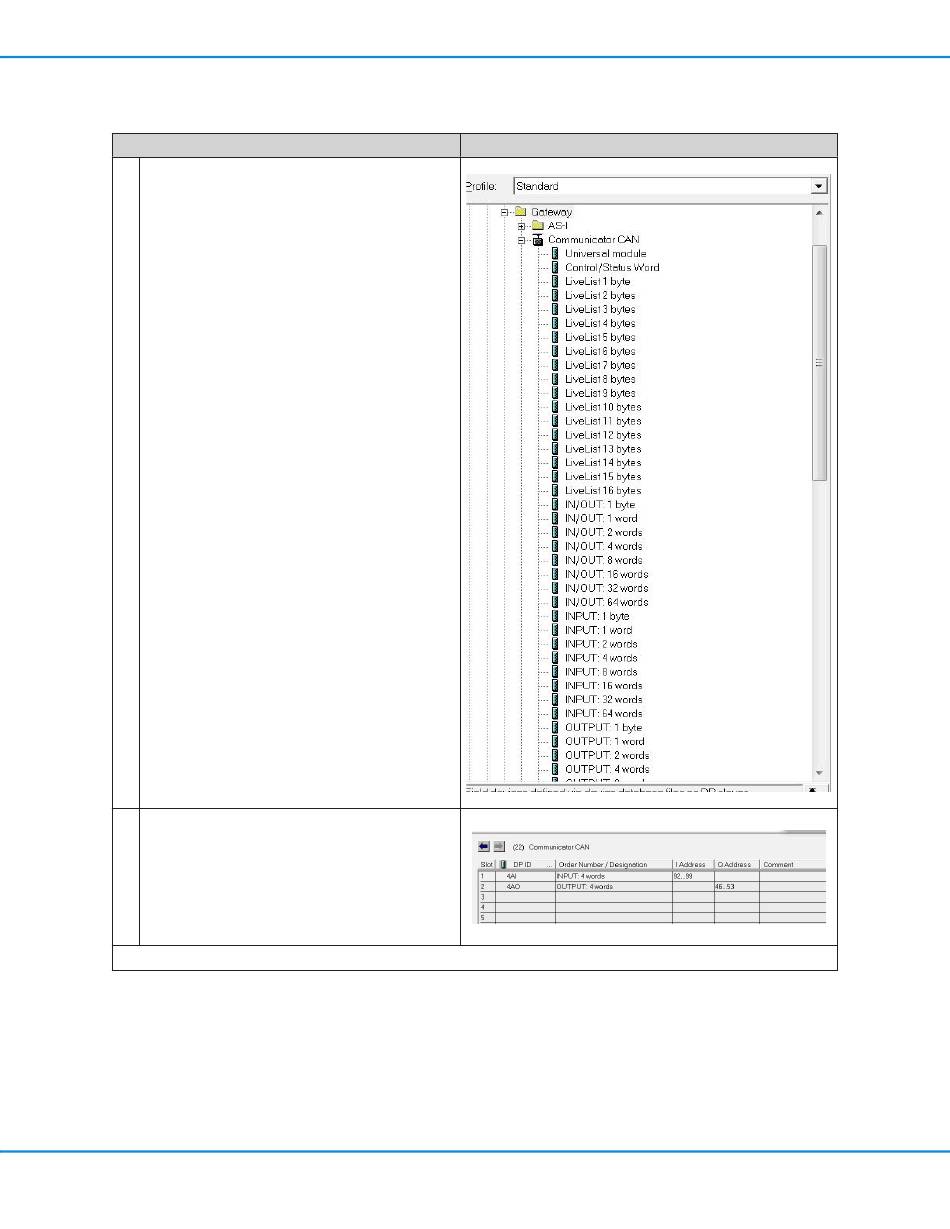

Nun wird das Prozessabbild im Communicator
konfiguriert. Erweitern Sie die Ansicht in der
Hardware-Konfiguration durch Auswahl von
Feld Devices/Additional Field Devices/Gateway/
Communicator CAN und dann durch Anklicken
des + vor Communicator CAN. Eine Liste der
verfügbaren IN/OUT-Bytes oder IN/OUT-Words
ist nun sichtbar.
8
Konfigurieren Sie präzise die Anzahl der IN- und
OUT-Bytes aus dem CAN-Adressbereich des
Communicator für die Steckplätze.
Das Prozessabbild der Konfigurationsmeldungen
kann in Steckplatz 1 und 2 (8 Bytes IN + 8 Bytes
OUT) erkannt werden.
www.nordsonefd.com/de info.de@nordsonefd.com
Beispiel eines Bildschirmausschnitts
+49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
PICO Controller 2+2-XCH-V3
Fortsetzung auf der nächsten Seite
